1、露天布置
通常露天布置的單級雙吸中開泵都布置在裝置管廊的下方或側方,以及被抽吸設備的附近位置。這樣可以盡量的靠近其連接的設備,節省成本。另外這樣通風良好,操作和檢修起來十分方便。
2、半露天布置
在多雨的地方比較適合半露天布置的單級雙吸中開泵,通常也是布置在裝置管廊的下方,并在頂部搭建頂棚,或者將單級雙吸中開泵布置在構架的下層平臺上,然后把構架上層平臺當做頂棚。這些單級雙吸中開泵可以根據有關設備布置要求布置成單排、雙排或多排的形式。
3、室內布置
在氣候寒冷或風沙比較多的地區更多采用室內布置單級雙吸中開泵,或者是在工藝上有特殊要求的地方。注意:如果將單級雙吸中開泵布置在室內的話應注意防火、防爆、通風等措施。

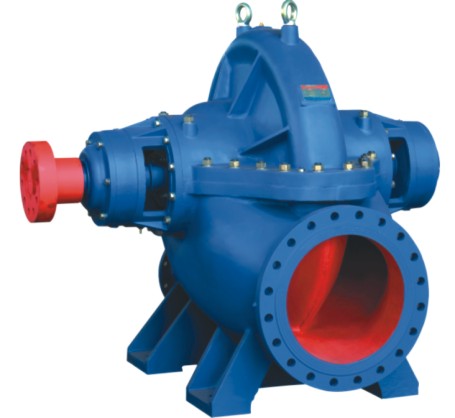

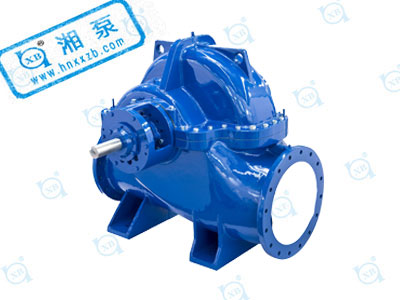

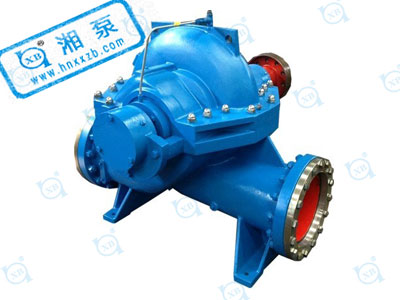

單級雙吸中開泵的組成:
單級雙吸中開泵的主要零件有:泵體、泵蓋、葉輪、軸、雙吸密封環、軸套、軸承等。大部分材料都是鑄鐵,除了其中軸的使用材料為碳素鋼。
泵體與泵蓋構成葉輪的作業室,在進出水法蘭上制有裝置真空表和壓力表的管螺孔,進出水法蘭的下部制有放水的管螺孔。
葉輪經過靜平衡校驗,用軸套和兩邊的軸套螺母固定,其軸向方位能夠經過軸套螺母進行調整,葉輪的軸向力使用其葉片的對稱安置到達平衡,能夠還有一些剩余軸向力則同軸端的軸承接受。
泵軸由兩個單列向心球軸承支承,軸承裝在泵體兩頭的軸承體內,用黃油光滑,雙吸密封環用以削減水泵壓水室的水漏回吸水室。
水泵經過聯軸器由電動機直接傳動。軸封為軟填料密封,為了冷卻光滑密封腔和避免空氣漏入泵內,在填料之間有水封環,水泵作業時小量高壓水經過水封管流入填料腔起水封效果。
單級雙吸中開泵的具體安裝流程分為以下幾點:
① 將水泵放在埋有地腳螺拴的混凝土基礎上,用調整其間的楔型墊塊的方法校正水平,并適當擰緊地腳螺拴,以防走動。
② 在基礎與泵底腳之間灌注混凝土。
③ 待混凝土干固后,擰緊地腳螺栓,并重新檢查水泵的水平度。
④ 校正電動機由軸與水泵軸的同心度。使軸成一直線,在兩連軸器外圓上的不同心度允差為0.1毫米,端面間隙沿圓周的不均勻允差0.3毫米(在聯接進出水管路及試行后再分別校核一遍,仍應符合上述要求)。
⑤ 在檢查電動機轉向與水泵的轉向相一致后,裝上連軸器的聯接柱銷。
在中開泵安裝結束之后,需要對它進行測試,確保它在使用過程中的安全有效,保證它的使用效果和使用效率。為了它的安裝保障,我們在進行使用的時候,一定要安好正確的方法操作才行。
本文關于單級雙吸中開泵常見的幾種布置方式及具體的安裝流程等內容均由雙吸中開泵生產廠家:瀟湘制泵整理發布。
