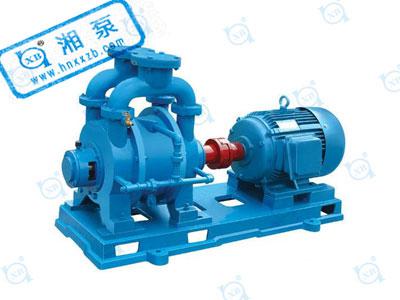

SK型水環真空泵|SK型水環真空壓縮機產品概述：

SK系列水環真空泵及壓縮機是用來抽吸或壓送氣體和其它無腐蝕性、不溶于水、不含有固體顆粒的氣體，以便在密閉容器中形成真空或壓力，滿足工藝流程要求。吸入或壓送的氣體中允許混有少量的液體。

SK系列水環真空壓縮機廣泛應用于機械、石油、化工、制藥、陶瓷、制糖、印染、冶金及電子等行業。

由于在工作過程中，該類泵對氣體的壓縮是在等溫狀態下進行的，因此在壓送或抽吸易燃易爆氣體時，不易發生危險，所以其應用更加廣泛。

工作真空范圍：-0.03-0.08Mpa

SK型水環真空泵|SK型水環真空壓縮機工作原理

       如圖1所示，葉輪3偏心地安裝在泵體2內，因此當葉輪3旋轉時，水受離心力的作用而在泵體內壁形成一旋轉水環5，水環上部?jì)缺矶c輪轂相切沿箭頭方向旋轉，在前半轉過程中，水環內表面逐漸與輪轂脫離，因此在葉輪葉片間與水環形成封閉空問，隨著葉輪的旋轉，該空間逐漸擴大，空間氣體壓力降低.氣體被吸入空間：在后半轉過程中， 水環內表面漸漸與輪轂禹靠近，葉片間的空間逐漸縮小，空間氣體壓力升高，高于排氣口壓力時，葉片間的氣體被排出, 如此葉輪每轉動一周，葉片間的空間吸排一次，許多空間不停地工作，泵就連續不斷地抽吸或壓送氣體。

       由于在工作過程中，做功產生熱量，會(huì )使工作水環發熱，同時一部分水和氣體一起被排走，因此，在工作過程中, 必須不斷地給泵供水，以冷卻和補充泵內消耗的水，滿足泵的工作要求。

       當真空泵排出的氣體不再利用時.在泵排氣一端接有氣水分離器(可自己制作一水箱代替)，廢水和所帶的部分水排入氣水分離器后，氣水分離，氣體由抹氣管抹出，留下的水經回水管供至泵內繼續使用。隨著工作時間的延長，工作水溫度會(huì )不斷地升高.這時需從氣水分離器的供水處供給一定的冷水（自來水），以降低工作水的溫度，保證^能達到所要求的技術要求和性能指標。

       當作為壓縮機使用時，泵排氣11接有氣水分離器,氣水混合物進入氣水分離器后自動分離,氣體由排氣管輸送到所需系統而工作水經過自動溢于開關放出，壓縮氣體時，工作水極易發熱，水由泵出口排出，溫度會(huì )變得較高，因此在氣水分離器的底部.要不斷地供給冷水，以補充被放走的熱水，問時起冷卻作用.使工作水溫度不致過?，從而保證壓縮機性能，達到技術指標.滿足工藝要求。




SK型水環真空泵|SK型水環真空壓縮機結構特點

1. 結構緊湊、維修方便；

2. 應用范圍廣泛，可抽除水蒸汽、易燃、易爆、含少量灰塵的、含少量液體的各種氣體；

3. 主要用水作為工作介質。維護費用低；

4. 可以在較為惡劣的環境下工作




SK型水環真空壓縮機|SK型水環真空泵型號意義

例：SK-1.5

SK——水環真空泵

1.5——最大抽速為1.5m3/min

SK型水環真空壓縮機型號參數：
SK型水環真空泵型號參數：

SK型水環真空泵型號	抽氣量 (m3/min)		極限壓力 (mmHg)	電機功率 （kW）	泵轉速 (r.p.m)	吸排氣口徑 (mm)	泵重 (整機)(Kg)
	最大氣量	吸入壓力-0.041MPa
SK-0.15	0.15	0.12	-670	0.75	2850	G1"	30
SK-0.4	0.4	0.36	-670	1.5	2850	G1"	50
SK-0.8	0.8	0.75	-670	2.2	2850	G1"	80
SK-1.5	1.5	1.35	-700	4	1440	70	200
SK-3	3	2.8	-700	5.5	1440	70	320
SK-6	6	5.4	-700	11	1440	80	460
SK-12	12	10.8	-700	18.5	970	80	750
SK-20	20	18	-700	37	730	150	1700
SK-30	30	27	-700	55	730	150	2300
SK-42	42	37.8	-700	75	730	150	2500
SK-60	60	54	-700	95	550	250	3500
SK-85	85	76.5	-700	132	550	250	3800
SK-120	120	108	-700	185	490	300	5520

聯系方式


湘泵 ? 湖南瀟湘制泵有限公司

全國咨詢熱線：400-992-1266

傳真：0731-85540558

郵箱：xxzb666@163.com

地址：湖南省湘潭縣花石鎮

啟動及停機

1.啟動：

長期停機的泵在開動以前，必用手轉動數周，以證實泵內沒有卡信或其它損壞現象。啟動按以下順序進行(參見設備說明圖）。

1) 關閉進氣管路上的閘閥；

2) 啟動電動機(從傳動方向看，電機為順時針?lè )较蛐D，右側為吸氣口，左側為排氣口)。泵為機械密封，應先給機械密封加水再起動電動機；

3) 打開供水管上的閥門〖或直接用自來水向泵內供水扒逐漸增加供水量，至供水量符合規定要求為止；

4) 當泵達極限真空或最大壓力時，打開進氣管路上的間閥，泵開始正常工作；

5) 調整填料壓蓋，使水成滴往外滴為好；

6) 由閥門來調整氣水分離器向泵供水量，以便在要求的技術條件下運轉，使功率消耗最小，達到性能指標，滿足工作要求；

7) 調整供水管供給氣水分離器的水量，以便用最小的水耗量，保證泵內所要求的技術規范；

8) 泵在極限壓力下工作時，泵內可能由于物理作用而發生爆炸聲，但功率消耗并不增大，可將進氣管路上的閥門打開，使之進入少量氣體，爆炸聲即行消失。如果爆炸聲不消失，且功率消耗增大，則表明泵已發生故障，應停機檢修。

2.停機

停機應按以下順序：

1) 關閉進氣管上的閥門（做壓縮用時應先關閉排氣管上的閥門，然后關閉吸氣閥）；

2) 關閉供水管路上的閘閥，停水后，不應立即停泵，應使泵繼續運轉1-2分鐘，排出部分工作液。泵為機械密封，機械密封的冷卻水不能關閉；

3) 關閉電動機，再關閉機械密封冷卻水；

4）如果停機時間超過一天，必須將泵及氣水分離器內的水放掉，以防銹蝕。

維護

1．經常檢查軸承的工作和潤滑情況。

2．正常工作的軸承比周?chē)鷾囟雀?5℃-20℃，最高不允許超過55℃-60℃：，正常工作的軸承每年應裝油3-4次。每年至少清洗軸承一次，并將潤滑油牽部更換。

3．如果是填料密封，應定期地壓緊填料，如果填料因磨損而不能保證所需要的密封性能時，應更換新填料。填料不能壓得過緊。正常壓緊的填料，允許水成滴滴出，以保證冷卻和加強密封性。

      如果采用機械密封，出現泄漏現象，應檢查機械密封的動、靜環是否已損壞，或是密封圈已老化，如出現上述情況，均需更換新零件。

拆卸及裝配

拆卸：

泵的拆卸分為部分拆卸檢查和完全拆卸修理及更換零件，在拆卸前應將泵腔內的水放出.并將進氣及排氣拆下。在拆卸過程中，應將所有的墊謹慎地取下，如發生損壞'應在裝配時更抽象同樣厚度的新墊。泵應從后端（無聯軸器一端） 開始拆卸，其順序如下：

1　《松開并取下兩連通管（SK-1.5/3無連通管）；

2　松開并取下后軸承壓蓋；

3　用鉤板手將圓螺母松開，取下填料壓蓋；

4　 松開填料壓蓋螺帽，取下填料壓蓋:

5　松開泵體和端蓋的聯接螺栓和泵腳處的累栓；

6　在泵體下加一支承，然后從軸上取下端蓋；

7　取下泵體。泵的部分拆卸至此為止，此時泵的工作部分及各個進零件可進行檢查及清洗。完全拆卸，應按下列順序繼續進行；

8　松開另一個泵腳螺栓，從底座上取下泵頭；

9　取下聯軸器

10　從軸上取下聯軸器的鍵

11　取下前軸承壓蓋；

12　松開軸承備背帽，取下軸承架和軸承；

13　松開填料壓蓋的壓緊螺帽，取下填料壓蓋；

14　將軸和葉一同從端蓋中取出；

15　從軸上取下軸套；

16　從軸上取葉輪。

拆卸完畢，應將配合面和和螺紋仔細擦凈涂上機油。

裝配:

①　裝配前清洗留在配合面上的墊并仔細擦凈：

②　清除軸承和軸承架內的舊油并更換新油：

③　 裝配順序與拆卸順序相反。

裝配時最主要的是調整葉輪端面和端蓋上園盤的間隙,間隙的大小，直接影響泵的性能,兩邊總間隙按下表規定間隙，由泵體和端蓋之間加墊獲得,葉輪兩端面間隙應均勻,可松緊軸套或背帽以移動葉輪來調整。


設備說明

       SK系列水環真空泵及壓縮機系統由真空泵(壓縮機）、聯軸器、電動機、氣水分離器及竹路組成。

      真空泵及壓縮機與氣水分離器的工作過程如下：氣體由管路經閥門進入真空泵或壓縮機，然后經導氣巧管排入氣水分離器中，經氣水分離器排氣管排出,當作為壓縮機用時,經壓?機排出的氣水混合物在分離器中。氣體經閥門輸送到需要壓力氣體的系統上去，而水則留在氣水分離器中。為使氣水分離器的水位保持一定而裝有自動溢水開關, 當水位高于所要求水位時，溢水開關打開.水從溢水符溢出：當水位低于要求水位時，溢水開關關閉，氣水分離器中水位上升，達到所要求水位，真空泵或壓縮機內的工作水是由氣水分離器供給(也可用自來水）的，供水盤的大小直接影響真空泵的性能，因此由供水管上的閥門控制

      氣體抽吸和壓送系統的區別僅在于氣水分離器的內部結構有所不問。抽吸氣體時，吸氣口壓力低于大氣壓，而排氣口壓力等于大氣壓，氣水分離器只有溢水管:壓送氣體時吸氣口為常壓(也可為真空狀態)，排氣口壓力?于一個大氣壓，為保證輸送氣體壓力，氣水分離器的水位通過溢水丌關來控制。
