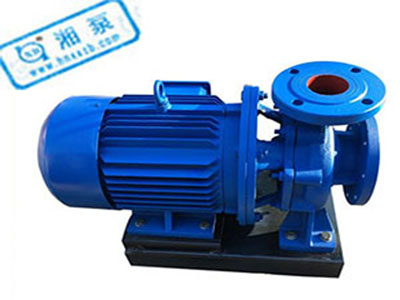

ISWB型臥式管道離心泵|油泵

產品分類： 管道離心泵

產品名稱：ISWB型臥式管道離心泵|油泵

流量范圍：Q=1.1～1080m3/h

揚程范圍：H=5~125m

輸送溫度：-20℃-120℃

吸入壓力：0-6MPa (高于0.4 MPa時請申明)

密封形式：機械密封

密封材質：HT200、HT250、QT600、ZG、304、316、316L、317L

400-992-1266

在線詢價

產品概述：


ISWB型臥式管道離心油泵概述：

ISWB型油泵為臥式管道離心泵，根據IS型離心泵與立式泵的獨特結構組合設計，并嚴格按照國際標準ISO2858和新的國家管道離心泵標準JB/T53058-93進行設計制造的高效節能產品，ISWB型臥式油泵使用溫度T：-20℃-120℃。

ISWB型臥式管道離心泵產品用途：

ISWB型臥式管道離心油泵，使用溫度T：-20℃-120℃，供輸送汽油、柴油、煤油等石油產品。

ISWB型臥式管道輸油離心泵型號意義：

例：ISWB200-250(I)A

ISWB——單級單吸臥式管道離心油泵

200——泵進出口直徑為200mm

250——葉輪名義直徑為250mm

I——流量分類

A——葉輪外徑切割代號

型號參數：

ISWB型臥式管道輸油離心泵型號參數表：

ISWB管道離心泵型號	流量		揚程	效率	轉速	電機功率	汔蝕余量	重量
ISWB管道離心泵型號	m3/h	L/s	(m)	(%)	(r/min)	(kw)	(NPSH)r	(kg)
ISWB15-80	1.1	0.3	8.5	26	2800	0.18	2.3	17
	1.5	0.42	8	34
	2	0.55	7	34
ISWB20-110	1.8	0.5	16	25	2800	0.37	2.3	25
	2.5	0.69	15	34
	3.3	0.91	13.5	35
ISWB20-160	1.8	0.5	33	19	2900	0.75	2.3	29
	2.5	0.69	32	25
	3.3	0.91	30	23
ISWB25-110	2.8	0.78	16	34	2900	0.55	2.3	26
	4	1.11	15	42
	5.2	1.44	13.5	41
ISWB25-125	2.8	0.78	20.6	28	2900	0.75	2.3	28
	4	1.11	20	36
	5.2	1.44	18	35
ISWB25-125A	2.5	0.69	17	27	2900	0.55	2.3	27
	3.6	1	16	35
	4.6	1.28	14.4	34
ISWB25-160	2.8	0.78	33	24	2900	1.5	2.3	39
	4	1.11	32	32
	5.2	1.44	30	33
ISWB25-160A	2.6	0.12	29	23	2900	1.1	2.3	34
	3.7	1.03	28	31
	4.9	1.36	26	32
ISWB32-100	3.1	0.86	13.2	32	2900	0.55	2	27
	4.5	1.25	12.5	44
	5.8	1.81	11.3	43
ISWB32-100(I)	4.4	1.22	13.2	48	2900	0.75	2	32
	6.3	1.75	12.5	54
	8.3	2.32	11.3	53
ISWB32-125	3.5	0.97	22	40	2900	0.75	2.3	28
	5	1.39	20	44
	6.5	1.8	18	42
ISWB32-125A	3.1	0.86	17.6	40	2900	0.55	2.3	28
	4.5	1.25	16	43
	5.8	1.61	14.4	44
ISWB32-160	3.5	0.97	33.2	40	2900	1.5	2.3	39
	5	1.39	32	44
	6.5	1.8	30.2	42
ISWB32-160A	2.8	0.78	28	28	2900	1.1	2	38
	4	1.1	25	34
	5.2	1.44	23	33
ISWB32-160(I)	4.4	1.22	33.2	34	2900	2.2	2	4.7
	6.3	1.75	32	40
	8.3	2.32	30.2	42
ISWB32-200	3.1	0.86	50.5	26	2900	3	2	55
	4.5	1.25	50	32
	5.8	1.31	48	34
ISWB32-200(I)	4.4	1.22	50.5	26	2900	4	2	43
	6.3	1.75	50	33
	8.3	2.32	48	35
ISWB32-200A	2.8	0.78	44.6	34	2900	2.2	2	74
	4	1.11	44	40
	5.2	1.44	42.7	42
ISWB40-100	4.4	1.22	13.2	48	2900	0.55	2.3	32
	6.3	1.75	12.5	54
	8.3	2.31	11.3	53
ISWB40-100A	3.9	1.08	10.6	46	2900	0.37	2.3	32
	5.6	1.56	10	52
	7.4	2.06	9	52
ISWB40-125	4.4	1.22	21	41	2900	1.1	2.3	34
	6.3	1.75	20	46
	8.3	2.31	18	43
ISWB40-125A	3.9	1.08	17.6	40	2900	0.75	2.3	33
	5.6	1.56	16	45
	7.4	2.06	14.4	41
ISWB40-160	4.4	1.22	33	35	2900	2.2	2.3	47
	6.3	1.75	32	40
	8.3	2.31	30	40
ISWB40-160A	4.1	1.14	29	34	2900	1.5	2.3	43
	5.9	1.64	28	39
	7.8	2.17	26.3	39
ISWB40-160B	3.8	1.06	25.5	34	2900	1.1	2.3	38
	5.5	1.53	24	38
	7.2	2	22.5	37
ISWB40-200	4.4	1.22	51	26	2900	4	2.3	74
	6.3	1.75	50	33
	8.3	2.31	48	32
ISWB40-200A	4.1	1.14	45	26	2900	3	2.3	62
	5.9	1.64	44	31
	7.8	2.17	42	30
ISWB40-200B	3.7	1.03	38	24	2900	2.2	2.3	52
	5.3	1.47	36	29
	7	1.94	34.5	29
ISWB40-250	4.4	1.22	82	24	2900	7.5	2.3	105
	6.3	1.75	80	28
	8.3	2.31	74	28
ISWB40-250A	4.1	1.14	72	24	2900	5.5	2.3	98
	5.9	1.64	70	28
	7.8	2.17	65	27
ISWB40-250B	3.8	1.06	61.5	23	2900	4	2.3	77
	5.5	1.53	60	27
	7	1.94	56	26
ISWB40-100(I)	8.8	2.44	13.2	55	2900	1.1	2.3	34
	12.5	3.47	12.5	62
	16.3	4.53	11.3	60
ISWB40-100(I)A	8	2.22	10.6	55	2900	0.75	2.3	32
	11	3.05	10	60
	14.5	4.03	9	61
ISWB40-125(I)	8.8	2.44	21.2	49	2900	1.5	2.3	38
	12.5	3.47	20	58
	16.3	4.53	17.8	57
ISWB40-125(I)A	8	2.22	17	17	2900	1.1	2.3	33
	11	3.05	16	16
	14.5	4.03	14	14
ISWB40-160(I)	8.8	2.44	33	45	2900	3	2.3	56
	12.5	3.47	32	52
	16.3	4.53	30	51
ISWB40-160(I)A	8.2	2.28	29	44	2900	2.2	2.3	47
	11.7	3.25	28	51
	15.2	4.22	26	50
ISWB40-160(I)B	7.3	2.38	23	45	2900	1.5	2.3	43
	10.4	2.89	22	50
	13.5	3.75	20.5	49
ISWB40-200(I)	8.8	2.44	51.2	38	2900	5.5	2.3	85
	12.5	3.47	50	46
	16.3	4.53	48	46
ISWB40-200(I)A	8.3	2.31	45	37	2900	4	2.3	75
	11.7	3.25	44	45
	15.3	4.25	42	45
ISWB40-200(I)B	7.5	2.08	37	36	2900	3	2.3	63
	10.6	2.94	36	44
	13.8	3.83	34	43
ISWB40-250(I)	8.8	2.44	81.2	31	2900	11	2.3	145
	12.5	3.47	80	38
	16.3	4.53	77.5	40
ISWB40-250(I)A	8.2	2.28	71	31	2900	7.5	2.3	95
	11.6	3.22	70	38
	15.2	4.22	68	40
ISWB40-250(I)B	7.6	2.11	61.4	31	2900	5.5	2.3	94
	10.8	3	60	37
	14	3.89	58	37
ISWB40-250(I)C	7.1	1.97	53.2	31	2900	5.5	2.3	88
	10	2.78	52	36
	13.1	3.64	50.4	35
ISWB50-100	8.8	2.44	13.6	55	2900	1.1	2.3	36
	12.5	3.47	12.5	62
	16.3	4.53	11.3	60
ISWB50-100A	8	2.22	11	53	2900	0.75	2.3	35
	11	3.05	10	60
	14.5	4.03	9	58
ISWB50-125	8.8	2.44	21.5	49	2900	1.5	2.3	43
	12.5	3.47	20	58
	16.3	4.53	17.8	57
ISWB50-125A	8	2.22	17	53	2900	1.1	2.3	38
	11	3.05	16	57
	14.5	4.03	14	56
ISWB50-160	8.8	2.44	33	45	2900	3	2.3	59
	12.5	3.47	32	52
	16.3	4.53	30	30
ISWB50-160A	8.2	2.28	29	44	2900	2.2	2.3	51
	11.7	3.25	28	51
	15.2	4.22	26	50
ISWB50-160B	7.3	2.38	23	42	2900	1.5	2.3	47
	10.4	2.89	22	50
	13.5	3.75	20.5	49
ISWB50-200	8.8	2.44	52	38	2900	5.5	2.3	101
	12.5	3.47	50	46
	16.3	4.53	48	46
ISWB50-200A	8.3	2.31	45.8	37	2900	4	2.3	80
	11.7	3.25	44	45
	15.3	4.25	42	45
ISWB50-200B	7.5	2.08	37	36	2900	3	2.3	68
	10.6	2.94	36	44
	13.8	3.83	34	44
ISWB50-250	8.8	2.44	82	29	2900	11	2.3	160
	12.5	3.47	80	38
	16.3	4.53	77.5	40
ISWB50-250A	8.2	2.28	71.5	30	2900	7.5	2.3	115
	11.6	3.22	70	38
	15.2	4.22	68	40
ISWB50-250B	7.6	2.11	61.4	28	2900	5.5	2.3	114
	10.8	3	60	37
	14	3.89	58	40
ISWB50-250C	7.1	1.97	53.2	27	2900	5.5	2.3	108
	10	2.78	52	36
	13.1	3.64	50.4	40
ISWB50-100(I)	17.5	4.86	13.7	67	2900	1.5	2.5	41
	25	6.94	12.5	69
	32.5	9.03	10.5	69
ISWB50-100(I)A	15.6	4.3	11	65	2900	1.1	2.5	36
	22.3	6.19	10	67
	29	8.1	8.4	68
ISWB50-125(I)	17.5	4.86	21.5	60	2900	3	2.5	56
	25	6.94	20	68
	32.5	9.03	18	67
ISWB50-125(I)A	15.6	4.33	17	58	2900	2.2	2.5	48
	22.3	6.19	16	66
	29	8.1	13.6	65
ISWB50-160(I)	17.5	4.68	34.4	54	2900	4	2.5	72
	25	6.94	32	63
	32.5	9.03	27.5	60
ISWB50-160(I)A	16.4	4.56	30	54	2900	3	2.5	71
	23.4	6.5	28	62
	30.4	8.44	24	59
ISWB50-160(I)B	15	4.17	26	49	2900	2.2	2.5	59
	21.6	6	24	58
	28	7.78	20.6	59
ISWB50-200(I)	17.5	4.86	52.7	49	2900	7.5	2.5	108
	25	6.94	50	58
	32.5	9.03	45.5	59
ISWB50-200(I)A	16.4	4.56	46.4	48	2900	5.5	2.5	107
	23.5	6.53	44	57
	30.5	8.47	40	58
ISWB50-200(I)B	15.2	4.22	40	45	2900	4	2.5	100
	21.8	6.06	38	55
	28.3	7.86	34.5	57
ISWB50-250(I)	17.5	4.86	82	39	2900	15	2.5	175
	25	6.94	80	50
	32.5	9.03	76.5	52
ISWB50-250(I)A	16.4	4.56	71.5	39	2900	11	2.5	165
	23.4	6.5	70	50
	30.5	8.47	67	52
ISWB50-250(I)B	15	4.17	61	38	2900	7.5	2.5	165
	21.6	6	60	49
	28	7.78	57.4	54
ISWB50-315(I)	17.5	4.86	128	30	2900	30	2.5	310
	25	6.94	125	40
	32.5	9.03	122	44
ISWB50-315(I)A	16.6	4.61	115	30	2900	22	2.5	245
	23.7	6.58	113	40
	31	8.6	110	44
ISWB50-315(I)B	15.7	4.36	103	30	2900	18.5	2.5	215
	22.5	6.25	101	39
	29.2	8	98	40
ISWB50-315(I)C	14.4	4	86	30	2900	15	2.5	195
	20.6	5.72	85	38
	26.8	7.44	83	40
ISWB65-100	17.5	4.86	13.7	67	2900	1.5	2.5	46
	25	6.94	12.5	69
	32.5	9.03	10.5	69
ISWB65-100A	15.6	4.3	11	65	2900	1.1	2.5	41
	22.3	6.19	10	67
	29	8.1	8.4	68
ISWB65-125	17.5	4.86	21.6	60	2900	3	2.5	58
	25	6.94	20	68
	32.5	9.03	18	67
ISWB65-125A	15.6	4.33	17	58	2900	2.2	2.5	49
	22.3	6.19	16	66
	29	8.1	14.4	65
ISWB65-160	17.5	4.86	34.4	54	2900	4	2.5	75
	25	6.94	32	63
	32.5	9.03	27.5	60
ISWB65-160A	16.4	4.56	30	54	2900	3	2.5	75
	23.4	6.5	28	62
	30.4	8.44	24	59
ISWB65-160B	15	4.17	26	52	2900	2.2	2.5	63
	21.6	6	24	58
	28	7.78	20.6	57
ISWB65-200	17.5	4.86	52.7	49	2900	7.5	2.5	107
	25	6.94	50	58
	32.5	9.03	45.5	59
ISWB65-200A	16.4	4.56	46.4	48	2900	5.5	2.5	107
	23.5	6.53	44	57
	30.5	8.47	40	58
ISWB65-200B	15.2	4.22	40	46	2900	4	2.5	100
	21.8	6.06	38	55
	28.3	7.86	34.5	56
ISWB65-250	17.5	4.86	82	39	2900	15	2.5	180
	25	6.94	80	50
	32.5	9.03	76.5	52
ISWB65-250A	16.4	4.56	71.5	39	2900	11	2.5	170
	23.4	6.5	70	50
	30.5	8.47	67	52
ISWB65-250B	15	4.17	61	38	2900	7.5	2.5	170
	21.6	6	60	49
	28	7.78	57.4	54
ISWB65-315	17.5	4.86	127	32	2900	30	2.5	320
	25	6.94	125	40
	32.5	9.03	122	44
ISWB65-315A	16.6	4.61	115	32	2900	22	2.5	255
	23.7	6.58	113	40
	31	8.6	110	44
ISWB65-315B	15.7	4.36	103	26	2900	18.5	2.5	225
	22.5	6.25	101	39
	29.2	8	98	42
ISWB65-315C	14.4	4	86	26	2900	15	2.5	205
	20.6	5.72	85	38
	26.8	7.44	83	42
ISWB65-100(I)	35	9.72	13.8	67	2900	3	3	63
	50	13.9	12.5	73
	65	18.1	10	70
ISWB65-100(I)A	31.3	8.7	11	66	2900	2.2	3	53
	44.7	12.4	10	72
	58	16.1	8	69
ISWB65-125(I)	35	9.72	22	67	2900	5.5	3	99
	50	13.9	20	72.5
	65	18.1	17	70
ISWB65-125(I)A	31.3	8.7	17.5	66	2900	4	3	78
	45	12.5	16	71
	58	16.1	13.6	69
ISWB65-160(I)	35	9.72	35	63	2900	7.5	3	103
	50	13.9	32	71
	65	18.1	28	70
ISWB65-160(I)A	32.7	9.1	30.6	62	2900	5.5	3	103
	46.7	13	28	70
	61	16.9	24	69
ISWB65-160(I)B	30.3	8.4	26	62	2900	4	3	97
	43.3	12	24	69
	56.3	15.6	21	69
ISWB65-200(I)	35	9.72	53.5	55	2900	15	3	176
	50	13.9	50	67
	65	18.1	46	68
ISWB65-200(I)A	32.8	9.1	47	54	2900	11	3	166
	47	13.1	44	66
	61	16.9	40	67
ISWB65-200(I)B	30.5	8.5	40.6	54	2900	7.5	3	114
	43.5	12.1	38	65
	56.6	15.7	33.4	66
ISWB65-250(I)	35	9.72	83	52	2900	22	3	235
	50	13.9	80	59
	65	18.1	72	60
ISWB65-250(I)A	32.5	9	73	52	2900	18.5	3	205
	46.7	13	70	59
	61	16.9	63	60
ISWB65-250(I)B	30	8.3	62	52	2900	15	3	180
	43.3	12	60	58
	56	15.6	54	60
ISWB65-315(I)	35	9.72	128	44	2900	37	3	350
	50	13.9	125	54
	65	18.1	121	57
ISWB65-315(I)A	32.5	9	112.6	43	2900	30	3	335
	46.5	12.9	110	54
	60.5	16.8	106.4	57
ISWB65-315(I)B	31	8.6	102.5	42	2900	30	3	335
	44.5	12.4	100	53
	58	16.1	98	56
ISWB65-315(I)C	29	8.1	87	41	2900	22	3	270
	41	11.4	85	51
	53.6	14.9	83	54
ISWB80-100	35	9.72	13.8	67	2900	3	3	63
	50	13.9	12.5	73
	65	18.1	10	70
ISWB80-100A	31.3	8.7	11	66	2900	2.2	3	54
	44.7	12.5	10	72
	58	16.1	8	69
ISWB80-125	35	9.72	22	67	2900	5.5	3	99
	50	13.9	20	72.5
	65	18.1	17	70
ISWB80-125A	31.3	8.7	17.5	66	2900	4	3	79
	45	12.5	16	71
	58	16.1	13.6	69
ISWB80-160	35	9.72	35	63	2900	7.5	3	105
	50	13.9	32	71
	65	18.1	28	70
ISWB80-160A	32.7	9.1	30.6	62	2900	5.5	3	105
	46.7	13	28	70
	61	16.9	24	69
ISWB80-160B	30.3	8.4	26	61	2900	4	3	98
	43.3	12	24	69
	56.3	15.6	21	68
ISWB80-200	35	9.72	53.5	55	2900	15	3	175
	50	13.9	50	67
	65	18.1	46	68
ISWB80-200A	32.8	9.1	47	54	2900	11	3	165
	47	13.1	44	66
	61	16.9	40	67
ISWB80-200B	30.5	8.5	40.6	49	2900	7.5	3	115
	43.5	12.1	38	65
	56.6	15.7	33.4	65
ISWB80-250	35	9.72	83	52	2900	22	3	240
	50	13.9	80	59
	65	18.1	72	60
ISWB80-250A	32.5	9	73	52	2900	18.5	3	210
	46.7	13	70	59
	61	16.9	63	60
ISWB80-250B	30	8.3	62	54	2900	15	3	185
	43.3	12	60	60
	56	15.6	54	62
ISWB80-315	35	9.72	128	43	2900	37	3	355
	50	13.9	125	54
	65	18.1	122	57
ISWB80-315A	32.5	9	112.6	43	2900	30	3	340
	46.5	12.9	110	54
	60.5	16.8	107.4	57
ISWB80-315B	31	8.6	102.5	42	2900	30	3	340
	44.5	12.4	100	53
	58	16.1	98	57
ISWB80-315C	29	8.1	98	40	2900	22	3	275
	41	11.4	85	51
	53.6	14.9	83	55
ISWB80-350	35	9.72	146	55	2900	55	3	570
	50	13.9	150	66
	65	18.1	142	67
ISWB80-350A	31	8.6	138.4	54	2900	45	3	470
	44.5	12.4	142	65
	58	16.1	134.8	66
ISWB80-350B	29	8.1	131.4	51	2900	37	3	440
	41	11.4	135	63
	53.6	14.9	127.8	63
ISWB80-100(I)	70	19.4	13.6	66	2900	5.5	4.5	108
	100	27.8	12.5	76
	130	36.1	11	75
ISWB80-100(I)A	62.6	17.4	11	64	2900	4	4.5	87
	89	24.7	10	74
	116	32.2	8.8	74
ISWB80-125(I)	70	19.4	23.5	70	2900	11	4.5	163
	100	27.8	20	76
	130	36.1	14	65
ISWB80-125(I)A	62.6	17.4	19	68	2900	7.5	4.5	113
	89	24.7	16	74
	116	32.2	11	65
ISWB80-160(I)	70	19.4	36.5	70	2900	15	4.5	184
	100	27.8	32	76
	130	36.1	24	65
ISWB80-160(I)A	65.4	18.2	32	68	2900	11	4.5	174
	93.5	26	28	74
	121.6	33.8	21	67
ISWB80-160(I)B	60.6	16.8	72	66	2900	7.5	4.5	174
	86.6	24.1	24	72
	112.5	31.3	18	66
ISWB80-200(I)	70	19.4	54	65	2900	22	4	251
	100	27.8	50	74
	130	36.1	42	73
ISWB80-200(I)A	65.4	18.2	47.5	67	2900	18.5	4	220
	93.5	26	44	73
	121.6	33.8	37	72
ISWB80-200(I)B	61	16.9	41	66	2900	15	4	198
	87	24.2	38	71
	113	31.4	32	70
ISWB80-250(I)	70	19.4	87	62	2900	37	4	330
	100	27.8	80	69
	130	36.1	68	68
ISWB80-250(I)A	65.4	18.2	76	61	2900	30	4	315
	93.5	26	70	68
	121.6	33.8	59.5	67
ISWB80-250(I)B	61	16.9	65	55	2900	22	4	315
	87	24.2	60	66
	113	31.4	51	67
ISWB80-315(I)	70	19.4	132	55	2900	75	4	675
	100	27.8	125	66
	130	36.1	114	67
ISWB80-315(I)A	66.5	18.5	119	55	2900	55	4	535
	95	26.4	113	66
	123.6	34.3	103	67
ISWB80-315(I)B	63	17.5	106.6	55	2900	45	4	420
	90	25	101	65
	117	32.5	92	66
ISWB80-315(I)C	58	16.1	90	51	2900	37	4	366
	82	22.8	85	63
	107	29.7	76	62
ISWB100-100	70	19.4	13.6	66	2900	5.5	4.5	113
	100	27.8	12.5	76
	130	36.1	11	75
ISWB100-100A	62.6	17.4	11	64	2900	4	4.5	91
	89	47	10	74
	116	32.2	8.8	74
ISWB100-125	70	19.4	23.5	70	2900	11	4.5	169
	100	27.8	20	76
	130	36.1	14	65
ISWB100-125A	62.6	17.4	19	68	2900	7.5	4.5	118
	89	24.7	16	74
	116	32.2	11	63
ISWB100-160	70	19.4	36.5	70	2900	15	4.5	191
	100	27.8	32	76
	130	36.1	24	65
ISWB100-160A	65.4	18.2	32	68	2900	11	4.5	181
	93.5	26	28	74
	121.6	33.8	21	67
ISWB100-160B	60.6	16.8	27	66	2900	7.5	4.5	181
	86.6	24.1	24	72
	112.5	31.3	18	65
ISWB100-200	70	19.4	54	65	2900	22	4	245
	100	27.8	50	74
	130	36.1	42	73
ISWB100-200A	65.4	18.2	47.5	64	2900	18.5	4	215
	93.5	26	44	73
	121.6	33.8	37	72
ISWB100-200B	61	16.9	41	63	2900	15	4	193
	87	24.2	38	71
	113	31.4	32	73
ISWB100-250	70	19.4,	87	62	2900	37	4	345
	100	27., 8	80	69
	130	36.1	68	68
ISWB100-250A	65.4	18.2	76	61	2900	30	4	330
	93.5	26	70	68
	121.6	33.8	59.5	67
ISWB100-250B	61	16.9	65	53	2900	33	4	330
	87	24.2	60	66
	113	31.4	51	68
ISWB100-315	70	19.4	132	55	2900	75	4	689
	100	27.8	125	66
	130	36.1	114	67
ISWB100-315A	66.5	18.5	119	65	2900	55	4	549
	95	26.4	113	66
	123.6	34.3	103	67
ISWB100-315B	63	17.5	106.6	53	2900	45	4	439
	90	25	101	65
	117	32.5	92	65
ISWB100-315C	58	16.1	90	52	2900	37	4	385
	82	22.8	85	63
	107	29.7	76	64
ISWB100-100(I)	96	26.7	14	64	2900	11	4.5	115
	160	44.4	12.5	73
	192	53.3	10	70
ISWB100-125(I)	96	26.7	24	62	2900	15	4.5	168
	160	44.4	20	74
	192	53.3	14	69
ISWB100-125(I)A	84	23.3	20	64	2900	11	4.5	168
	140	39	17	72
	168	46.7	12	68
ISWB100-160(I)	96	26.7	36	69	2900	22	5.6	210
	160	44.4	32	79
	192	53.3	27	75
ISWB100-160(I)A	84	23.3	32	66	2900	18.5	5	210
	140	39	28	76
	168	46.7	23.5	72
ISWB100-200(I)	96	26.7	53	69	2900	37	5.2	402
	160	44.4	50	79
	192	53.3	45	78
ISWB100-200(I)A	84	23.3	48	64	2900	30	4.5	395
	140	39	45	74
	168	46.7	40	73
ISWB100-200(I)B	60	16.7	43	62	2900	22	4.5	360
	100	27.8	40	72
	120	33.3	36	71
ISWB100-250(I)	96	26.7	83	65	2900	55	4.8	560
	160	44.4	80	77
	192	53.3	72	74
ISWB100-250(I)A	84	23.3	75	60	2900	45	4.5	420
	140	39	72	72
	168	46.7	65	69
ISWB100-250(I)B	60	16.7	68	58	2900	37	4.5	400
	100	27.8	65	70
	120	33.3	58	66
ISWB100-315	60	16.7	135	55	2900	75	4	950
	100	27.8	125	66
	120	33.3	113	67
ISWB100-315A	61	16.9	120	65	2900	55	4	830
	87	24.2	110	66
	113	31.4	100	67
ISWB100-315B	58	16.1	105	56	2900	45	4	600
	82	22.8	100	65
	107	29.7	95	66
ISWB125-100	96	26.7	13	70	2900	11	4	180
	160	44.4	12.5	82
	192	53.3	12	80
ISWB125-100A	86	23.9	10.4	66	2900	7.5	4	125
	143	39.7	10	77
	172	47.8	9.6	75
ISWB125-125	96	26.7	22.6	70	2900	15	4	220
	160	44.4	20	80
	192	53.3	17	79
ISWB125-125A	86	23.9	18	65	2900	11	4	210
	143	39.7	16	77
	172	47.8	13.6	77
ISWB125-160	96	26.7	36	67	2900	22	4	265
	160	44.4	32	78
	192	53.3	28	77
ISWB125-160A	90	25	31.5	65	2900	18.5	4	230
	150	41.7	28	76
	180	50	24.5	74
ISWB125-160B	83	21.7	27	61	2900	15	4	215
	138	38.3	24	73
	166	46.1	21	75
ISWB125-200	120	33.3	57.5	67	2900	45	4.5	460
	200	55.6	50	81
	240	66.7	44.5	80
ISWB125-200A	114	31.7	49.3	66	2900	37	4.5	395
	190	52.8	42.9	80
	228	63.3	38.2	79
ISWB125-200B	90	26.7	36.8	65	2900	22	4.5	320
	160	44.4	32	79
	192	53.5	28.5	78
ISWB125-250	120	33.3	87	66	2900	75	4.2	695
	200	55.6	80	78
	240	66.7	72	75
ISWB125-250A	112	31.3	76	64	2900	55	4.2	580
	187	51.9	70	75
	224	62.2	63	73
ISWB125-250B	104	28.9	65	63	2900	45	4.2	490
	173	48.1	60	74
	208	57.8	54	72
ISWB125-315	120	33.3	133	60	2900	110	4.5	1125
	200	55.6	125	75
	240	66.7	120	77
ISWB125-315A	112	31.1	116	57	2900	90	4.5	790
	187	51.9	110	72
	224	62.2	105	74
ISWB125-315B	104	28.9	100	55	2900	75	4.5	710
	173	48.1	95	70
	208	57.8	91	72
ISWB125-315C	80.5	22.4	96	57	2900	55	4.5	585
	134	37.2	88	67
	161	44.7	86	69
ISWB125-400	60	16.7	52	53	1450	30	2.5	500
	100	27.8	50	65
	120	33.3	48.5	67
ISWB125-400A	54	15	42	52	1450	22	2.5	435
	90	25	40.5	64
	108	30	39	66
ISWB125-400B	51.1	14.2	37.6	51	1450	18.5	2.5	420
	85.1	23.6	36.1	63
	102	28.3	35	65
ISWB125-400C	48	13.3	33.3	51	1450	15	2.5	384
	80	22.2	32	63
	96	26.7	31	65
ISWB150-125	96	26.7	22.6	66	2900	11	4	210
	160	44.4	24	76
	192	53.3	17	76
ISWB150-125A	90	25	18	67	2900	7.5	4	130
	150	41.7	16	77
	180	50	13.6	77
ISWB150-160	96	26.7	36	65	2900	22	4	270
	160	44.4	32	75
	192	53.3	27	74
ISWB150-160A	90	25	32	66	2900	18.5	4	230
	150	41.7	28	76
	180	50	23.5	73
ISWB150-160B	84	23.3	27	63	2900	15	4	220
	140	39	24	73
	168	46.7	21	74
ISWB150-200	140	38.9	13.8	68	1450	15	3	265
	200	55.6	12.5	78
	260	72.2	10.6	78
ISWB150-200A	125	34.7	11	66	1450	11	3	244
	176	49.7	10	76
	232.5	64.6	8.5	76
ISWB150-200B	84	23.3	41	64	2900	22	4	275
	140	39	38	75
	168	46.7	34	75
ISWB150-250	140	38.9	21.8	73	1450	18.5	3	300
	200	55.6	20	79
	260	72.2	17	77
ISWB150-250A	129	35.8	18.5	72	1450	15	3	262
	184.4	51.2	17	78
	240	66.7	14.4	76
ISWB150-250B	117	32.5	15.2	70	1450	11	3	241
	167	46.4	14	76
	217.5	60.4	12	74
ISWB150-315	140	38.9	33.8	70	1450	30	2.5	410
	200	55.6	32	78
	260	72.2	28	73
ISWB150-315A	131	36.4	29.5	69	1450	22	3.5	335
	187	51.9	28	77
	243	67.5	24.5	77
ISWB150-315B	121	33.5	25	70	1450	18.5	3.5	315
	173	48.1	24	79
	225	62.5	21	80
ISWB150-350	96	26.7	153.6	72	2900	110	5.5	970
	160	44.4	150	80
	192	53.3	142.8	79
ISWB150-350A	90	25	145.6	61	2900	90	5.2	790
	150	41.7	142	70
	180	50	134.8	69
ISWB150-350B	84	23.3	138.8	65	2900	75	5.5	705
	140	39	135	76
	168	46.7	127.8	74
ISWB150-400	140	38.9	53	68	1450	45	3.5	490
	200	55.6	50	75
	260	72.2	44	71
ISWB150-400A	131	36.4	46.6	67	1450	37	3.5	454
	187	51.9	44	74
	243	67.5	38.3	70
ISWB150-400B	122	33.9	40	60	1450	30	3.5	435
	174	48.3	38	73
	226.5	62.9	33	72
ISWB150-400C	112	31.1	34	58	1450	22	3.5	365
	160	44.4	32	71
	208	57.8	28	70
ISWB150-250(I)	120	33.3	87	65	2900	75	4.5	702
	200	55.6	80	76
	240	66.7	72	74
ISWB150-250(I)A	112	31.1	76	64	2900	55	4.5	561
	187	51.9	70	75
	224	62.2	63	73
ISWB150-250(I)B	104	28.9	65	63	2900	45	4.5	460
	173	48.1	60	74
	208	57.8	54	72
ISWB150-315(I)	120	33.3	133	58	2900	110	4.5	980
	200	55.6	125	73
	240	66.7	120	75
ISWB150-315(I)A	112	31.1	116	57	2900	90	4.5	800
	187	51.9	110	72
	224	62.2	105	74
ISWB150-315(I)B	104	28.9	100	55	2900	75	4.5	724
	173	48.1	95	70
	208	57.8	91	72
ISWB200-200	140	38.9	13.8	68	1450	15	3	265
	200	55.6	12.5	78
	260	72.2	10.6	78
ISWB200-200A	125	34.7	11	66	1450	11	3	244
	179	49.7	10	76
	232.5	64.6	8.5	76
ISWB200-250	140	38.9	21.8	73	1450	18.5	3	305
	200	55.6	20	79
	260	72.2	17	77
ISWB200-250A	129	35.8	18.5	72	1450	15	3	267
	184.4	51.2	17	78
	240	66.7	14.4	76
ISWB200-250B	117	32.5	15.2	68	1450	11	3	246
	167	46.4	14	76
	217.5	60.4	12	75
ISWB200-315	140	38.9	33.8	70	1450	30	3.5	417
	200	55.6	32	78
	260	72.2	28	78
ISWB200-315A	131	36.4	29.5	69	1450	22	3.5	342
	189	51.9	28	77
	243	67.5	24.5	77
ISWB200-315B	121	33.6	25	66	1450	18.5	3.5	322
	173	48.1	24	76
	225	62.5	21	76
ISWB200-400	140	38.9	53	68	1450	45	3.5	498
	200	55.6	50	75
	260	72.2	44	71
ISWB200-400A	131	36.4	46.6	67	1450	37	3.5	462
	187	51.9	44	74
	243	67.5	38.3	70
ISWB200-400B	122	33.9	40	65	1450	30	3.5	443
	174	48.5	38	73
	226.5	62.9	33	71
ISWB200-400C	112	31.3	34	61	1450	22	3.5	373
	160	44.4	32	71
	208	57.8	28	70
ISWB200-200(I)	280	77.8	13.4	70	1450	22	4	382
	400	111.1	12.5	80
	520	144	10.5	79
ISWB200-200(I)A	250	69.4	10.7	68	1450	18.5	4	346
	358	90.4	10	78
	465	129.2	8.5	77
ISWB200-250(I)	280	77.8	22.2	75	1450	30	4	475
	400	111.1	20	80
	520	144	14	72
ISWB200-250(I)A	250	69.4	18	73	1450	20	4	405
	358	99.4	14	78
	465	129.2	11.2	70
ISWB200-250(I)B	226	62.8	14.4	70	1450	18.5	4	387
	322	89.4	13	75
	419	116.4	7.3	67
ISWB200-315(I)	280	77.8	36	73	1450	55	4	675
	400	111.4	32	80
	520	144	26	75
ISWB200-315(I)A	262	72.8	31.5	72	1450	45	4	560
	374	103.9	28	79
	486	135	23	74
ISWB200-315(I)B	242	67.2	27	68	1450	37	4	535
	346	96.1	24	80
	450	125	19.5	78
ISWB200-400(I)	280	77.8	54.5	75	1450	75	4	830
	400	111.4	50	81
	520	144	39	77
ISWB200-400(I)A	262	72.8	48	73	1450	75	4	830
	374	103.9	44	80
	486	135	34	75
ISWB200-400(I)B	242	67.2	41.4	72	1450	55	5	685
	346	96.1	38	78
	450	125	29.6	74
ISWB200-400(I)C	224	62.2	34.9	72	1450	45	5	580
	320	88.9	32	76
	416	115.6	25	74
ISWB250-250	350	97.2	22	78	1450	45	5	620
	550	152.8	20	82
	650	180.5	16	81
ISWB250-250A	300	18.3	18.3	76	1450	37	5	550
	500	139	17	80
	600	166.7	14	80
ISWB250-235	300	83.3	14	73	1480	22	4.5	410
	500	139	12.5	78
	600	166.7	11	70
ISWB250-300	300	83.3	22	73	1480	37	4.5	550
	500	139	20	78
	600	166.7	16	70
ISWB250-315	350	97.2	34	76	1450	75	5.5	890
	550	152.8	32	80
	650	180.5	28	79
ISWB250-315A	300	83.3	29.5	74	1450	55	5.5	690
	500	139	28	78
	600	166.7	24	77
ISWB250-315B	260	72.2	25	70	1450	45	5.5	620
	450	125	24	74
	520	144.4	20	72
ISWB250-400	400	83.3	54.5	74	1450	110	5.5	1000
	550	152.8	50	79
	600	166.7	39	76
ISWB250-400A	365	101.4	47	74	1450	90	5.5	1335
	500	138.9	44	77
	600	166.7	35	73
ISWB250-400B	336	93.3	40	71	1450	75	5.5	1245
	460	127.8	37	74
	552	153.3	30	70
ISWB250-450	400	111.1	64	76	1450	160	5.5	1750
	550	152.8	60	80
	660	183.3	56	77
ISWB250-450A	365	101.4	54	75	1450	132	5.5	1640
	500	138.9	51	78
	600	166.7	47	76
ISWB250-450B	336	93.3	46	72	1450	110	5.5	1490
	460	127.8	43	75
	552	153.3	40	73
ISWB300-235	540	150	20.5	77	980	55	5	1120
	720	200	18	81
	900	250	15	74
ISWB300-235A	438	121.7	16.5	74	980	45	5	1065
	657	182.5	15	79
	788	218.9	13	77
ISWB300-235B	400	111.1	14	73	980	37	5	960
	600	166.7	12.5	78
	720	200	11	70
ISWB300-250	540	150	22.5	80	1450	55	6	1085
	720	200	20	83
	900	250	17	84
ISWB300-250A	450	136	19.5	78	1450	45	6	980
	600	166	17	81
	720	200	14	82
ISWB300-300	540	150	32	79	1450	75	5	1700
	720	200	28	82
	900	250	23	83
ISWB300-300A	444	123.3	26.5	76	1450	75	5	1695
	666	185	24	80
	799	221.9	21.5	76
ISWB300-300B	415	115.3	24	75	1450	55	5	1370
	623	173.1	21	78
	747	207.5	17	75
ISWB300-315	540	150	35	80	1450	90	4.5	1850
	720	200	32	84
	900	250	26	82
ISWB300-315A	460	127.8	31.5	77	1450	75	4.5	1740
	650	180	28	80
	800	222	23.5	78
ISWB300-315B	420	116.7	27	75	1450	55	4.5	1450
	580	161	24	78
	700	194	20	76
ISWB300-380	480	133.3	48	82	1450	132	5	1900
	720	200	44	84
	900	250	34	82
ISWB300-380A	444	123.3	41.4	78	1450	110	5	1835
	666	185	38	80
	833	231.4	30	78
ISWB300-380B	409	113.6	35	76	1450	90	5	1700
	614	170.6	32	78
	736	204.4	25	76
ISWB300-400	480	133.3	55	76	1450	132	5	2040
	720	200	50	78
	900	250	42.5	76
ISWB300-400A	400	111.1	48	79	1450	110	5	1920
	600	166.7	44	81
	720	200	34	80
ISWB300-500	480	133.3	87	78	1450	250	5	2865
	720	200	80	80
	900	250	72	79
ISWB300-500A	444	123.3	76	76	1450	200	5	2610
	666	185	70	79
	799	221.9	63	76
ISWB300-500B	400	111.1	69	72	1450	160	5.5	2440
	614	170.5	63	75
	750	208.3	56	73
ISWB350-235	600	167	14	80	1450	37	5.5	1050
	800	222	12.5	83
	960	267	10.5	82
ISWB350-300	600	167	22.5	79	1450	55	5.5	1530
	800	222	20	82
	960	267	17.5	71
ISWB350-315	600	167	35.5	78	1450	90	5.5	1750
	800	222	32	84
	960	267	28.5	71
ISWB350-400	600	167	55	79	1450	160	5.5	2250
	800	222	50	83
	960	267	45.5	70
ISWB350-400A	560	155.6	48	79	1450	132	5.5	2040
	750	208.3	44	81
	900	250	43	80

注意事項：

ISWB型臥式管道輸油離心泵安裝說明

1、安裝前應檢查水泵和電機有無損傷，泵流道內有無影響水泵運行的硬質物體(如石塊、鐵粒等)，以免水泵運行時損壞葉輪和泵體。

2、安裝時管路重量不應加在水泵上，應有各自的支承體，以免泵變形影響運行性能和壽命。

3、泵與電機是整體結構，安裝時無需找正，十分方便。

4、當輸送熱水液體時，為了不使泵承受管路的熱變形，泵座的底腳螺栓可以不固定，當管路系統在熱脹冷縮時，使泵能與管路一起移動。

5、泵體兩端法蘭規格均按1．6 M Pa標準確定，所以配備管路時應規格相同。

6、為了不使雜質進入泵內而堵塞流道影響性能，應在泵進口前面安裝比吸入管截面積大3-4倍的過濾器。

7、排出管路如裝逆止閥應裝在閘閥的外面。

8、泵用于有吸程場合，應裝有底閥，并且進出口管路不應有過多彎道，同時不得有漏水、漏氣現象。

9、為了維修方便和使用安全，在泵的進、出口管路上各安裝一只調節閥及在泵出口附近安裝一只壓力表，以保證泵在額定范圍內運行，確保泵的正常運行和使用壽命。

10、安裝完畢后盤動泵軸，葉輪應無摩擦和卡死現象。

ISWB型臥式管道輸油離心泵使用說明

啟動、運行、停機

(一)起動、運轉：

1、用手撥轉電機風葉，葉輪應無卡磨現象，轉動靈活。

2、用手盤動泵以使潤滑液進入機械密封端面。

3、灌水排氣，打開進口閥，使液體充分進入泵腔內，直至整個管路充滿液體，并保證進口管路的密封性。

4、關閉出口閥，以減少起動電流。．

5、接通電源，點起動確定正確運行方向，從電機風葉端看為順時針旋轉。

6、逐步調節出口閥的開度，盡量使泵在額定狀態下工作。

7、泵在運轉過程中，如發現噪音或不尋常的聲音時，應立即停機檢查。

8、正常機械密封泄漏應小于3滴/分，檢查電機，軸承處溫升<70 ℃，超過此值應檢查原因。

(二)停機：

1、關閉吐出管路閥門。

2、切斷電源，停止電機運行。

3、關閉進口閥。

4、泵長期停用，應放盡泵內液體。

ISWB型臥式管道輸油離心泵維護與保養

(一)運行中的維護和保養：

1、進水管路必須高度密封。

2、禁止泵在汽蝕狀態下長期運行。．

3、禁止泵在大流量運行時，電機超電流長期運行。

4、定時檢查泵運行中電機電流值，盡量使泵能在標準下工作。

5、泵在運行過程中應有專人看管，以免發生意外。

6、泵每運行500小時應對軸承進行加油。電機功率大于11kW配有加油裝置，可用高壓油槍直接注入，以保證軸承潤滑優良。

7、泵進行長期運行后，由于機械磨損，使機組噪聲及振動增大時，應停機檢查，必要時可更換易損零件及軸承，機組大修期一般為一年。

(二)機械密封維護與保養：

1、機械密封潤滑應清潔無固體顆粒。

2、嚴禁機械密封在干磨情況下工作。

3、起動前應盤動泵(電機)幾圈，以免突然起動造成密封環斷裂損壞。

故障處理：

ISWB型臥式管道離心油泵常見故障原因及解決辦法

故障	原因	解決方法
1、水泵不出水	a、進出口閥門未打開，進出管路堵塞，流道葉輪堵塞。 b、電機運行方向不對，電機缺相轉速很慢。 c、吸入管漏氣。 d、泵沒灌滿液體，泵腔內有空氣。 e、進口供水不足，吸程過高，底閥漏水。 f、管路阻力過大，泵選型不當。	a、檢查，去除堵塞物。 b、調整電機方向，緊固電機接線。 c、擰緊各密封面，排除漏氣。 d、灌滿液體并打開排氣閥，排盡空氣。 e、停機，檢查、調整(并網自來水管或帶吸程使用易出現此現象) f、減少管路彎道，重新選泵。
2、水泵流量不足	a、先按1．原因檢查。 b、管道、泵流道葉輪部分堵塞，水垢陳積，閥門開度不足 c、電壓偏低。 d、葉輪磨損。	a、先按1．排除。 b、去除堵塞物，重新調整閥門開度。 c、穩壓。 d、更換葉輪。
3、功率過大	a、超過額定流量使用。 b、吸程過高。 c、泵軸承磨損。	a、調節流量，關小出口閥門。 b、降低。 c、更換軸承。
4、雜音振動	a、管路支撐不穩。 b、液體混有氣體。 c、產生汽蝕。 d、軸承損壞。 e、電機超載發熱運行。	a、穩固管路。 b、提高吸入壓力排氣。 c、降低真空度。 d、更換軸承。 e、調整按5。
5、電機發熱	a、流量過大，超載運行。 b、碰擦。 c、電機軸承損壞。 d、電壓不足。	a、關小出口閥。 b、檢查排除。 c、更換軸承。 d、穩壓。
6、水泵漏水	a、機械密封磨損。 b、泵體有砂孔或破裂。 c、密封面不平整。 d、安裝螺栓松懈。	a、更換。 b、焊補或更換。 c、修整。 d、緊固。

裝配拆卸：

?上一篇: ISG型立式管道離心泵

下一篇: ISWRG型臥式管道離心泵|熱水高溫循環

推薦產品：

產品概述
型號參數
注意事項
故障處理
裝配拆卸

?

湖南瀟湘制泵有限公司

版權所有：湖南瀟湘制泵有限公司

生產基地：湖南省湘潭縣花石鎮

　　　　　江西省萍鄉市經濟開發區

電話：400-992-1266

傳真：0731-85540558

備案號：湘ICP備16002334號-2

湘公網安備 43011102000463號網站地圖

友情鏈接：洗沙機

友情鏈接交換

全國免費咨詢熱線： 400-992-1266

詢價

咨詢報價
Price

選型

專家選型
selection

案例

工程案例
case

回電

免費回電
Free call

返回頂部
go top
