長沙水泵，優選湘泵！湖南離心水泵廠家，39年水泵制造經驗，4986種水泵型號，水泵選型，就上瀟湘制泵！



產品中心

FIH型單級單吸不銹鋼化工離心泵

產品分類： 單級離心泵

產品名稱：FIH型單級單吸不銹鋼化工離心泵

流量范圍：Q=6.3～1080m3/h

揚程范圍：H=5~125m

輸送溫度：-20-150℃

吸入壓力：0-7.5MPa

密封形式：填料密封、機械

密封材質：304、316、316L、317L

產品概述：







FIH型單級離心泵概述

FIH型單級單吸懸臂式不銹鋼化工離心泵是取代F型耐腐蝕離心泵的節能、換代產品，該產品廣泛用于化工、石油、冶金、造紙、食品、制藥、合成纖維等工業部門，用來輸送腐蝕性的或不允許污染的粘度類似水的液體。泵的進口壓力不允許超過0.3MPa。

FIH型泵輸送介質的溫度一般為－20℃～105℃，必要時采取適當的冷卻措施，可輸送更高溫度的液體。

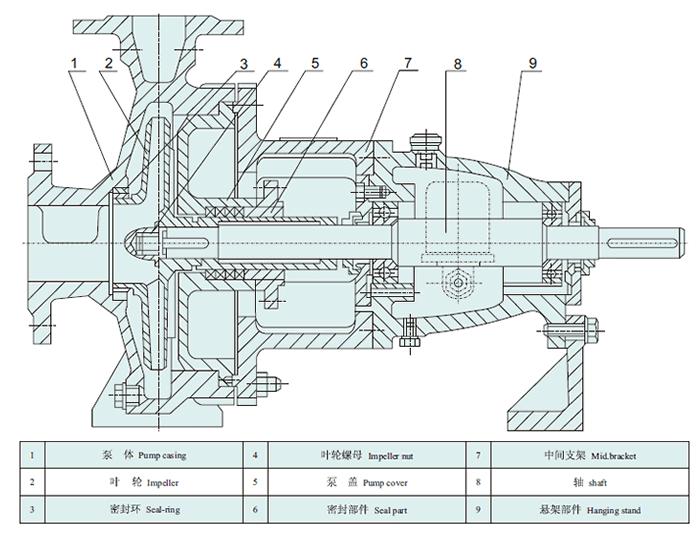

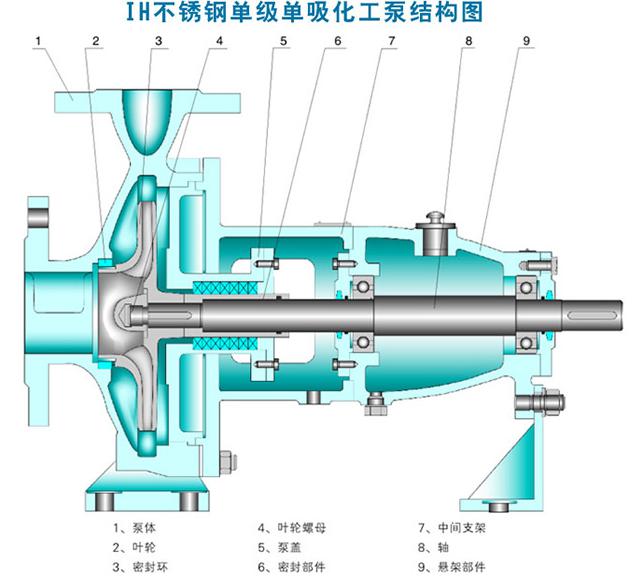

FIH型單級單吸懸臂式不銹鋼化工離心泵結構說明

FIH型化工泵主要零件有泵體、葉輪、密封環、葉輪螺母、泵蓋、密封部件、中間支架、軸和懸架等。

FIH化工離心泵的結構特點是：泵蓋通過止口固定在中間支架上，然后通過泵體與中間支架止口的聯接，把泵蓋夾緊在中間。泵體是軸向吸入、徑向排出、底腳支承式，可直接固定在底座上。懸架部件通過止口固定在中間支架上，并用懸架支架支撐在底座上。檢修時可以不拆卸進出口聯接管路、泵體和電機，只需拆下加長聯軸器的中間聯接件，即可退出轉子部件進行檢修。

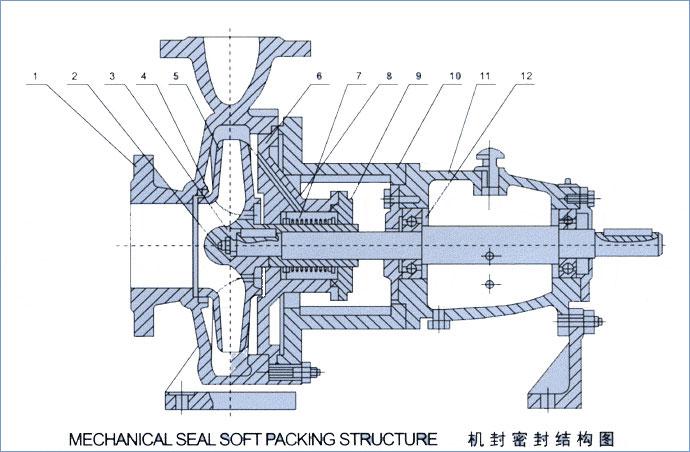

軸封有填料和機械密封等9種形式，可根據輸送介質的性質和生產工藝的要求進行選定。

泵通過加長聯軸器與電機聯接，從驅動端看，泵為順時針?lè )较蛐D。


FIH型單級單吸懸臂式不銹鋼化工離心泵型號說明

例：FIH80-65-160A-304

FIH——國際標準化工泵

80——泵吸入口直徑為80mm

65——泵排出口直徑為65mm

160——葉輪的名義直徑為160mm

A——葉輪外徑切割代號（A、B分別表示第一、第二次切割）

304——泵觸液零件的材料代號：ZG0Cr18Ni9


型號參數：

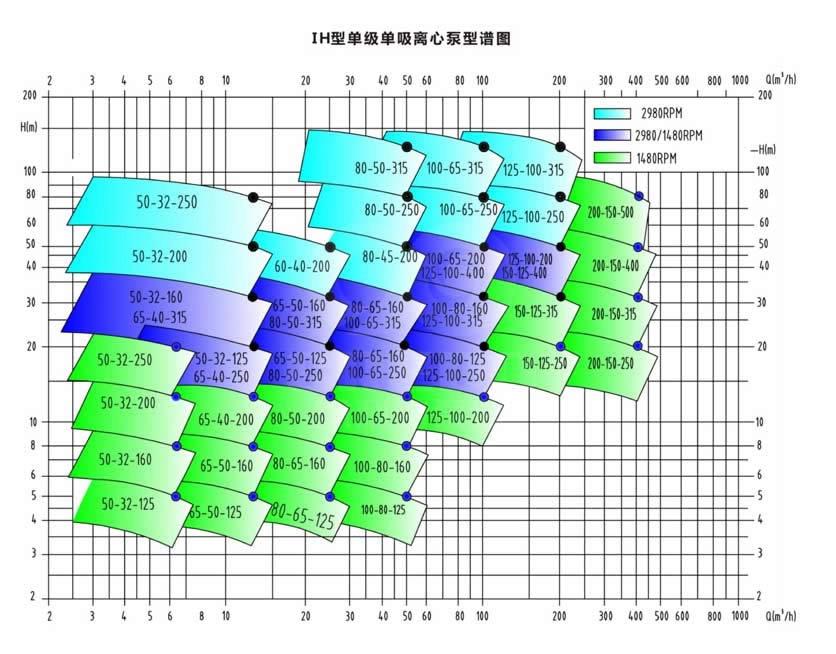

FIH型單級單吸化工離心泵性能曲線圖


FIH單級單吸化工離心泵參數型號:

FIH化工離心泵型號

流 量

Q

揚程

H

轉速

n

軸功率

Pa

電  機

效率

η

必須汽

蝕余量

NPSHr

泵重

功率  P

型 號

m3/h

l/s

m

rpm

kW

kW

%

m

kg

FIH50-32-125

7.5

12.5

15

2.08

3.47

4.17

23

20

18

2950

1.09

1.33

1.50

2.2

Y90L-2YB

43

51

49

2.0

2.0

2.5

44

FIH50-32-125

3.75

6.3

7.5

1.04

1.75

2.08

5.8

5

4.5



1480



0.16

0.19

0.21



0.55



Y801-4YB

36

45

44

2.0

2.0

2.5

44

FIH50-32-125A

6.8

11.3

13.6

1.89

3.14

3.78

18.8

16.4

14.7

2950

0.87

1.01

1.16

1.5

Y90S-2YB

40

50

47

2.0

2.0

2.5

44

FIH50-32-125A

3.4

5.7

6.8

0.94

1.58

1.89

4.7

4.1

3.7

1480

0.13

0.15

0.16

0.55

Y801-4YB

33.3

43

42

2.0

2.0

2.5

44

FIH50-32-160

7.5

12.5

15

2.08

3.47

4.17

34.5

32

30

2950

2.13

2.37

2.45

3

Y100L-2YB

33

46

50

2.0

2.0

2.5

48

FIH50-32-160

3.75

6.3

7.5

1.04

1.75

2.08

8.6

8

7.5

1480

0.30

0.34

0.36

0.55

Y801-4YB

29

40

43

2.0

2.0

2.5

48

FIH50-32-160A

6.8

11.3

13.6

1.89

3.14

3.78

28.5

26.4

24.8

2950

1.76

1.85

1.91

3

Y100L-2YB

30

44

48

2.0

2.0

2.5

48

FIH50-32-160A

3.4

5.7

6.8

0.94

1.58

1.89

7.1

6.6

6.2

1480

0.25

0.28

0.28

0.55

Y801-4YB

25.9

37.1

41

2.0

2.0

2.5

48

FIH50-32-200

7.5

12.5

15

2.08

3.47

4.17

51.8

50

48

2950

3.78

4.36

4.56

5.5

Y132S1-2YB

28

39

43

2.0

2.0

2.5



60



FIH50-32-200

3.75

6.3

7.5

1.04

1.75

2.08

12.9

12.5

12.0



1480



0.57

0.65

0.68

0.75

Y90S-4YB

23

33

36

2.0

2.0

2.5

60

FIH50-32-200A

7

11.7

14

1.94

3.25

3.89

45.5

43.7

41.7

2950

3.21

3.67

3.79

4

Y132S1-2YB

27

38

42

2.0

2.0

2.5

60

FIH50-32-200A

3.4

5.7

6.8

0.94

1.59

1.89

10.6

10.3

9.9

1480

0.49

0.52

0.54

0.75

Y802-4YB

20

31

34

2.0

2.0

2.5

60

FIH50-32-200B

6.6

11

13.2

1.83

3.06

3.67

40.5

38.7

36.7



2950



2.80

3.14

3.22

4

Y112M-2YB

26

37

41

2.0

2.0

2.5

60

FIH50-32-200B

3.3

5.5

6.6

0.92

1.53

1.83

10.1

9.7

9.2

1480

0.43

0.47

0.49

0.55

Y801-4YB

21

31

34

2.0

2.0

2.5

60

FIH50-32-250

7.5

12.5

15

2.08

3.47

4.17

82

80

78.5



2950



7.28

8.25

8.79

11

Y160M1-2YB

23

33

36.5

2.0

2.0

2.5

99

FIH50-32-250

3.75

6.3

7.5

1.04

1.75

2.08

20.5

20

19.6

1480

1.23

1.27

1.29

1.5

Y100L1-4YB

17

27

31

2.0

2.0

2.5

99

FIH50-32-250A

7

11.7

14

1.94

3.25

3.89

71.9

70

68.8

2950

6.22

6.97

7.39

7.5

Y160M1-2YB

22

32

35.5

2.0

2.0

2.5

99

FIH50-32-250A

3.5

5.9

7.02

0.97

1.64

1.95

18 .0

17.5

17.2

1480

1.07

1.08

1.10

1.5

Y90L-4YB

16

26

30

2.0

2.0

2.5

99

FIH50-32-250B

6.6

11.0

13.2

1.83

3.06

3.67

63.6

62

60.9

2950

5.71

6.19

6.64

7.5

Y132S2-2YB

20

30

33

2.0

2.0

2.5

99

FIH50-32-250B

3.3

5.5

6.6

0.92

1.53

1.83

15.9

15.5

15.2

1480

0.95

0.93

0.94

1.1

Y90L-4YB

15

25

29

2.0

2.0

2.5

99

FIH65-50-125

15

25

30

4.17

6.94

8.33

21.3

20

18.6

2950

1.85

2.2

2.4

3

Y100L-2YB

47

62

63

2.0

2.0

2.5

45

FIH65-50-125

7.5

12.5

15

2.08

3.47

4.17

5.4

5

4.5

1480

0.25

0.31

0.33

0.55

Y801-4YB

44

55

56

2.0

2.0

2.5

45

FIH65-50-125A

13.6

22.7

27.3

3.78

6.31

7.58

17.6

16.5

15.4

2950

1.48

1.67

1.91

2.2

Y90L-2YB

44

61

59.9

2.0

2.0

2.5

45

FIH65-50-125A

6.8

11.3

13.6

1.89

3.14

3.78

4.5

4.1

3.7

1480

0.20

0.23

0.26

0.55

Y801-4YB

41

54

53

2.0

2.0

2.5

45

FIH65-50-160

15

25

30

4.17

6.94

8.33

34.2

32

30

2950

3.18

3.82

4.15

5.5

Y132S1-2YB

44

57

59

2.0

2.0

2.5

50

FIH65-50-160

7.5

12.5

15

2.08

3.47

4.17

8.55

8

7.5

1480

0.45

0.53

0.58

0.75

Y802-4YB

39

51

52.5

2.0

2.0

2.5

50

FIH65-50-160A

13.6

22.7

27.3

3.78

6.31

7.58

28.4

26.5

24.8

2950

2.56

2.93

3.29

4.0

Y112M-2YB

41

56

56

2.0

2.0

2.5

50

FIH65-50-160A

6.8

11.3

13.6

1.89

3.14

3.78

7.09

6.6

6.2

1480

0.37

0.41

0.46

0.75

Y801-4YB

35.5

49.6

49.9

2.0

2.0

2.5

50

FIH65-40-200

15

25

30

4.17

6.94

8.33

53.2

50

47.6

2950

5.30

6.55

7.27

7.5

Y160M1-2YB

41

52

53.5

2.0

2.0

2.5

64

FIH65-40-200

7.5

12.5

15

2.08

3.47

4.17

13.3

12.5

11.9

1480

0.78

0.93

1.02

1.1

Y90L-4YB

35

46

47.5

2.0

2.0

2.5

64

FIH65-40-200A

14

23.4

28.1

3.89

6.50

7.81

46.9

43.7

41.3

2950

4.47

5.46

6.02

7.5

Y132S2-2YB

40

51

52.5

2.0

2.0

2.5

64

FIH65-40-200A

1.94

3.25

3.89

11.7

10.9

9.8

1480

1480

0.65

0.77

0.82

1.1

Y90L-4YB

34.8

45

46.5

2.0

2.0

2.5

64

FIH65-40-200B

13.2

22.0

26.4

3.67

6.11

7.33

41.9

38.7

36.3

2950

3.87

4.64

5.07

5.5

Y132S2-2YB

39

50

51.5

2.0

2.0

2.5

64

FIH65-40-200B

6.6

11.0

13.2

1.83

3.06

3.67

10.5

9.7

9.1

1480

0.55

0.66

0.72

1.1

Y90S-4YB

34

44

45.5

2.0

2.0

2.5

64

FIH65-40-250

15

25

30

4.17

6.94

8.33

81.2

80

78.4

2950

9.76

11.84

12.8

15

Y160M2-2YB

34

46

50

2.0

2.0

2.5

103

FIH65-40-250

7.5

12.5

15

2.08

3.47

4.17

20.3

20

19.6

1480

1.48

1.75

1.86

2.2

Y100L2-4YB

28

39

43

2.0

2.0

2.5

103

FIH65-40-250A

14

23.4

28

3.89

6.50

7.78

71.0

70.0

68.6

2950

8.71

9.92

10.68

15

Y160M2-2YB

33

45

49

2.0

2.0

2.5

103

FIH65-40-250A

7.0

11.7

14.0

1.94

3.25

3.89

17.8

17.5

17.2

1480

1.25

1.47

1.55

2.2

Y100L1-4YB

27

38

42

2.0

2.0

2.5

 103

FIH65-40-250B

13.2

22

26.4

3.67

6.11

7.33

62.8

61.8

60.4

2950

7.07

8.42

9.05

11

Y160M1-2YB

32

44

48

2.0

2.0

2.5

103

FIH65-40-250B

6.6

11

13.2

1.83

3.06

3.67

15.7

15.5

15.1

1480

1.08

1.26

1.33

1.5

Y100L1-4YB

26

37

41

2.0

2.0

2.5

103

FIH65-40-315

15

25

30

4.17

6.94

8.33

126.8

125

124

2950

18.5

21.8

23.8

30

Y200L1-2YB

28

39

42.5

2.0

2.0

2.5

115

FIH65-40-315

7.5

12.5

15

2.08

3.47

4.17

32.4

32

31.7

1480

3.0

3.3

3.5

4

Y132S-4YB

22

33

37

2.0

2.0

2.5

115

FIH65-40-315A

14

23.4

28

3.89

6.50

7.78

111.2

109.5

108.8

2950

16.97

18.37

20.76

30

Y200L1-2YB

25

38

40

2.0

2.0

2.5

115

FIH65-40-315A

7.0

11.7

14.0

1.94

3.25

3.89

28.4

28.0

27.8

1480

2.84

2.88

3.12

4

Y112M-4YB

19

31

34.5

2.0

2.0

2.5

115

FIH65-40-315B

13.2

22.0

26.4

3.67

6.11

7.33

98.0

96.5

95.9

2950

14.7

15.6

17.7

22

Y180M-2YB

24

37

39

2.0

2.0

2.5

115

FIH65-40-315B

6.6

11.0

13.2

1.83

3.06

3.67

24.5

24.1

24.0

1480

2.44

2.41

2.62

4

Y112M-4YB

18

30

33

2.0

2.0

2.5

115

FIH80-65-125

30

50

60

8.33

13.89

16.67

23.2

20

17.6

2950

3.16

3.95

4.29

5.5

Y132S1-2YB

60

69

67

3.0

3.0

4.0

54

FIH80-65-125

15

25

30

4.17

6.94

8.33

5.8

5

4.4

1480

0.44

0.53

0.58

0.75

Y802-4YB

54

64

62

2.5

2.5

3.0

54

FIH80-65-125A

27.2

45.3

54.4

7.56

12.60

15.12

19.1

16.5

14.5

2950

2.48

3.04

3.36

4

Y112M-2YB

57

67

64

3.0

3.0

4.0

54

FIH80-65-125A

13.6

22.6

27.2

3.78

6.28

7.56

4.8

4.2

3.6

1480

0.35

0.41

0.45

0.55

Y801-4YB

51

62

59

2.5

2.5

3.0

54

FIH80-65-160

30

50

60

8.33

13.89

16.67

36

32

28.4

2950

5.16

6.50

7.14

7.5

Y160M1-2YB

57

67

65

2.0

2.3

3.3

60

FIH80-65-160

15

25

30

4.17

6.94

8.33

9

8

7.2

1480

0.74

0.88

0.95

1.5

Y90L-4YB

50

62

62

2.0

2.3

3.3

60

FIH80-65-160A

27.2

45.4

54.4

7.56

12.6

15.12

29.7

26.4

23.4

2950

4.08

5.02

5.59

7.5

Y132S2-2YB

54

65

62

2.0

2.3

3.3

60

FIH80-65-160A

13.6

22.7

27.2

3.78

6.31

7.56

7.4

6.6

5.9

1480

0.58

0.68

0.74

1.1

Y90S-4YB

47.3

60

59

2.0

2.3

3.3

60

FIH80-50-200

30

50

60

8.33

13.89

16.67

55.2

50

45.2

2950

8.5

10.8

11.9

15

Y160M2-2YB

53

63

62

2.0

2.5

3.2

60

FIH80-50-200

15

25

30

4.17

6.94

8.33

13.5

12.5

11.5

1480

1.25

1.49

1.6

2.2

Y100L1-4YB

44

57

58

2.0

2.0

2.5

60

FIH80-50-200A

28.08

46.8

56.2

7.56

13.0

15.61

48.9

43.7

38.9

2950

7.19

8.98

9.76

11

Y160M1-2YB

52

62

61

2.0

2.5

3.2

60

FIH80-50-200A

14.04

23.4

28.08

3.9

6.5

7.8

11.9

10.9

9.9

 1480

1.06

1.24

1.33

1.5

Y90L-4YB

43

56

57

2.0

2.0

2.5

 60

FIH80-50-200B

26.4

44

52.8

7.33

12.22

14.67

43.9

38.7

33.9

2950

6.19

7.6

8.13

11

Y160M1-2YB

51

61

60

2.0

2.5

3.2

60

FIH80-50-200B

13.2

22

26.4

3.67

6.11

7.33

10.7

9.7

8.7

1480

0.92

1.06

1.12

1.5

Y90L-4YB

42

55

56

2.0

2.0

2.5

60

FIH80-50-250

30

50

60

8.33

13.89

16.67

83.5

80

76

2950

14.8

18.8

20.7

22

Y200L1-2YB

46

58

60

2.5

2.5

3.0

98

FIH80-50-250

15

25

30

4.17

6.94

8.33

20.8

20

19.3

1480

1.97

2.43

2.92

3

Y112M-4YB

43

52

54

2.5

2.5

3.0

98

FIH80-50-250A

28.08

46.8

56.16

7.8

13.0

15.6

73.6

70

67.4

2950

12.5

15.7

17.5

18.5

Y180M-2YB

45

57

59

2.5

2.5

3.0

98

FIH80-50-250A

14.04

23.4

28.08

3.9

6.5

7.8

18.2

17.5

16.7



1480



1.66

2.19

2.41

3

Y112M-4YB

42

51

53

2.5

2.5

3.0

98

FIH80-50-250B

26.4

44

52.8

7.33

12.22

14.67

64.8

62

60.0

2950

10.6

13.3

14.9

15

Y160L-2YB

44

56

58

2.5

2.5

3.0

98

FIH80-50-250B

13.2

22

26.4

3.67

6.11

7.33

16.2

15.6

15

1480

1.50

1.95

2.11

2.2

Y100L2-4YB

39

48

51

2.5

2.5

3.0

98

FIH80-50-315

30

50

60

8.33

13.89

16.67

127.6

125

122

2950

26.1

32.8

35.6

37

Y225M-2YB

40

52

56

2.0

2.0

2.5

115

FIH80-50-315

15

25

30

4.17

6.94

8.33

32.9

32

31

1480

4.02

4.74

5.10

5.5

Y132M-4YB

33.4

46

49.7

2.0

2.0

2.5

115

FIH80-50-315A

28.08

46.8

56.16

7.8

13.0

15.6

113.4

110

107.7

2950

22.2

27.5

30.0

37

Y200L2-2YB

39

51

55

2.0

2.0

2.5

115

FIH80-50-315A

14.04

23.4

28.08

3.90

6.50

7.80

29.2

28

27.1

1480

3.51

4.06

4.39

5.5

Y132M-4YB

31.8

44

47.2

2.0

2.0

2.5

115

FIH80-50-315B

26.4

44

52.8

7.33

12.22

14.67

100.5

97

95

2950

19.0

23.2

25.3

30

Y200L1-2YB

38

50

54

2.0

2.0

2.5

115

FIH80-50-315B

13.2

22

26.4

3.67

6.11

7.33

25.1

24.3

23.8

1480

3.01

3.47

3.8

5.5

Y132S-4YB

30

42

45

2.0

2.0

2.5

115

FIH100-80-125

60

100

120

16.67

27.78

33.33

24 .7

20

16.1

2950

5.95

7.47

7.6

11

Y160M1-2YB

67.7

73

69.2

3.0

4.5

5.6

63

FIH100-80-125

30

50

60

8.33

13.89

16.67

6.19

5

4

1480

0.78

1.0

1.08

1.5

Y90L-4YB

65

68

60.5

3.0

3.6

4.0

63

FIH100-80-125A

55.1

91.8

110.2

15.31

25.5

30.6

20.7

16.8

13.4

2950

4.65

5.92

6.3

7.5

Y132S2-2YB

66.8

71.0

63.8

3.0

4.5

5.6

63

FIH100-80-125A

27.5

45.8

54.9

7.64

12.72

15.25

5.17

4.19

3.36

1480

0.16

0.79

0.88

1.1

Y90S-4YB

63.5

66

57.1

3.0

3.6

4.0

63

FIH100-80-160

60

100

120

16.67

27.78

33.33

37

32

28

2950

10.1

11.9

12.5

15

Y160M2-2YB

60

73

73

3.8

4.3

5.0

95

FIH100-80-160

30

50

60

8.33

13.89

16.67

9.25

8

7

1480

1.3

1.58

1.68

2.2

Y100L1-4YB

58

69

68

3.0

3.4

3.7

95

FIH100-80-160A

54.6

91

109.2

15.17

25.28

30.34

30.6

26.5

23.2

2950

7.98

9.25

9.85

15

Y160M2-2YB

57

71

70.4

3.8

4.3

5.0

95

FIH100-80-160A

27.3

45.5

54.6

7.58

12.64

15.16

7.66

6.6

6.37

1480

1.03

1.22

1.45

2.2

Y90L-4YB

55.3

67

65.3

3.0

3.4

3.7

95

FIH100-65-200

60

100

120

16.67

27.78

33.33

56

50

44

2950

14.5

18.9

20.3

22

Y180M-2YB

63

72

71

3.4

3.9

5.2

96

FIH100-65-200

30

50

60

8.33

13.89

16.67

14

12.5

11

1480

1.91

2.50

2.85

3

Y100L2-4YB

60

68

63

2.5

2.5

3.0

96

FIH100-65-200A

56.1

93.5

112.2

15.58

25.97

31.17

49

43.7

38.5

2950

12.08

15.68

16.8

18.5

Y180M-2YB

62

71

70

3.4

3.9

5.2

96

FIH100-65-200A

28.05

46.8

56.1

7.79

13.04

15.58

12.3

10.9

9.6

1480

1.59

2.07

2.37

3

Y100L2-4YB

59

67

62

2.5

2.5

3.0

96

FIH100-65-200B

52.7

87.8

105.4

14.64

24.39

29.28

43.2

38.5

33.9

2950

10.2

13.2

14.1

15

Y160L-2YB

61

70

69

3.4

3.9

5.2

96

FIH100-65-200B

26.4

43.9

52.7

7.33

12.19

14.64

10.8

9.6

8.5

1480

1.34

1.74

2.00

2.2

Y100L2-4YB

58

66

61

2.5

2.5

3.0

96

FIH100-65-250

60

100

120

16.67

27.78

33.33

88

80

74

2950

25.2

32.0

36.1

37

Y200L2-2YB

57

68

67

3.0

3.6

4.5

107

FIH100-65-250

30

50

60

8.33

13.89

16.67

22

20

18.5

1480

3.6

4.3

4.7

5.5

Y132S-4YB

50

63

64

2.5

2.5

3.0

107

FIH100-65-250A

56.1

93.5

112.2

15.58

25.97

31.17

77

70

64.7

2950

21.8

27.4

28.9

30

Y200L2-2YB

54

65

64

3.0

3.6

4.5

107

FIH100-65-250A

28.05

46.8

56.1

7.79

13.00

15.58

19.2

17.4

16.2

1480

3.12

3.53

4.06

5.5

Y132S-4YB

47

61

60.9

2.5

2.5

3.0

107

FIH100-65-250B

52.7

87.8

105.4

14.64

24.39

29.28

67.9

61.7

57.0

2950

18.3

23.1

26.0

30

Y200L1-2YB

53.3

64

62.9

3.0

3.6

4.5

107

FIH100-65-250B

26.4

43.9

52.7

7.33

12.19

14.64

17.0

15.4

14.3

1480

2.66

3.07

3.47

4

Y112M-4YB

46

62

59

2.5

2.5

3.0

107

FIH100-65-315

60

100

120

16.67

27.78

33.33

132

125

119

2950

44.9

54.9

60.8

75

Y280S-2YB

48

62

64

2.8

3.2

4.2

117

FIH100-65-315

30

50

60

8.33

13.89

16.67

33.5

32

30.5

1480

6.2

7.5

8.3

11

Y160M-4YB

44

58

60

2.0

2.0

2.5

117

FIH100-65-315A

56.1

93.5

112.2

15.58

25.97

31.17

115.5

109

104

2950

39.2

45.5

52.1

55

Y250M-2YB

45

61

61

2.8

3.2

4.2

117

FIH100-65-315A

28.05

46.8

56.1

7.79

13.00

15.58

29.3

28

26.7

1480

5.46

6.33

7.15

7.5

Y160M-4YB

41

56

57

2.0

2.0

2.5

117

FIH100-65-315B

52.7

87.8

105.4

14.64

24.39

29.28

102

97

92

2950

33.3

38.7

44.0

55

Y250M-2YB

44

60

60

2.8

3.2

4.2

117

FIH100-65-315B

26.4

43.9

52.7

7.33

12.19

14.64

25.5

24.3

23.0

1480

4.58

5.29

5.88

7.5

Y132M-4YB

40

55

56

2.0

2.0

2.5

117

FIH125-100-200

120

200

240

33.33

55.56

66.67

61

50

41

2950

29.3

35.4

38.3

45

Y225M-2YB

68

77

70

4.5

5.0

5.8

103

FIH125-100-200

60

100

120

16.67

27.78

33.33

15.25

12.5

10.25

1480

3.89

4.66

5.08

7.5

Y132M-4YB

64

73

66

2.5

2.9

3.6

103

FIH125-100-200A

112

186.5

224

31.11

51.81

62.22

50.5

41.4

34

2950

23.75

28.1

30.9

37

Y200L2-2YB

64.9

75

67.1

4.5

5.0

5.8

103

FIH125-100-200A

56

93.3

112

15.56

25.29

31.11

12.6

10.3

8.5

1480

3.15

3.69

4.12

5.5

Y132S-4YB

61

71

63

2.5

2.9

3.6

103

FIH125-100-200B

105.5

175.5

211.0

29.31

48.75

58.61

47.0

38.5

31.6

2950

21.45

24.88

27.95

30

Y200L1-2YB

63

74

65

4.5

5.0

5.8

103

FIH125-100-200B

52.8

87.8

105.5

14.67

24.39

29.31

11.8

9.6

7.9

1480

2.83

3.28

3.66

4

Y132S-4YB

60

70

62

2.5

2.9

3.6

103

FIH125-100-250

120

200

240

33.33

56.56

66.67

90

80

73

2950

47.4

58.1

64.5

75

Y280S-2YB

62

75

74

3.7

4.5

5.5

170

FIH125-100-250

60

100

120

16.67

27.78

33.33

22.5

20

18.25

1480

6.23

7.56

8.40

11

Y160M-4YB

59

72

71

2.0

2.3

3.0

170

FIH125-100-250A

112

186.5

224

31.11

51.81

62.22

78

69.5

63.5

2950

40.3

48.4

54.5

55

Y280S-2YB

59

73

71

3.7

4.5

5.5

170

FIH125-100-250A

56

93.3

112

15.56

25.92

31.11

19.5

17.4

15.9

1480

5.31

6.29

7.13



7.5



Y160M-4YB

56

70

68

2.0

2.3

3.0

170

FIH125-100-250B

105.5

175.5

211.0

29.31

48.75

58.61

69.0

61.5

56

2950

34.2

41.4

44.0

45

Y250M-2YB

58

71

69.9

3.7

4.5

5.5

170

FIH125-100-250B

52.8

87.8

105.5

14.67

24.39

29.31

17.3

15.4

14

1480

4.62

5.42

6.10

7.5

Y132M-4YB

54

68

66

2.0

2.3

3.0

170

FIH125-100-315

120

200

240

33.33

55.56

66.67

132

125

119

2950

69.5

100.2

119.7

132

Y315M-2YB

62

68

65

4.2

5.0

5.8

198

FIH125-100-315

60

100

120

16.67

27.78

33.33

33

32

30.5

1480

9.0

13.4

16.3

18.5

Y180M-4YB

60

65

63

2.1

2.5

2.9

198

FIH125-100-315A

112.7

187.9

225.5

31.31

52.19

62.64

116.5

110.4

105

2950

59.6

85.6

102.2

110

Y315M-2YB

60

66

63

4.2

5.0

5.8

198

FIH125-100-315A

56.4

94

112.8

15.67

26.21

31.33

31

28.3

26.5

1480

8.5

12.1

14.3

15

Y160L-4YB

56

60

57

2.1

2.5

2.9

198

FIH125-100-315B

105.5

175.9

211.1

29.31

48.86

58.64

102.1

96.7

92.0

2950

50.5

72.4

88.1

90

Y280M-2YB

58

64

60

4.2

5.0

5.8

198

FIH125-100-315B

52.8

87.8

105.5

14.67

24.39

29.31

25.5

24.2

23

1480

6.81

9.99

12.02

15

Y160L-4YB

54

58

55

2.1

2.5

2.9

198

FIH125-100-400

60

100

120

16.67

27.78

33.33

52

50

48.5

1480

15.2

22

26.4

30

Y200L-4YB

56

62

60

2.1

2.5

2.9

220

FIH125-100-400A

56.1

93.5

118.2

15.58

25.97

32.83

45.4

43.7

42.4

1480

12.9

18.3

20.5

22

Y200L-4YB

54

61

58

2.1

2.5

2.9

220

FIH125-100-400B

52.8

88

105.6

14.67

24.44

29.33

40.2

38.7

37.5

1480

10.9

15.4

16.9

18.5

Y180L-4YB

53

60

57

2.1

2.5

2.9

220

FIH150-125-250

120

200

240

33.33

55.56

66.67

24.8

20

15

1480

12.3

14.1

14.4

18.5

Y180M-4YB

66

77

68

2.5

2.8

3.5

150

FIH150-125-250A

112.2

187

224.4

31.17

51.94

62.33

22.3

17.5

12.5

1480

10.5

11.7

11.4

15

Y160L-4YB

65

76

67

2.5

2.8

3.5

150

FIH150-125-250B

105.6

176

211.2

29.33

48.89

58.67

20.3

15.5

10.5

1480

9.2

9.9

9.2

15

Y160L-4YB

64

75

66

2.5

2.8

3.5

150

FIH150-125-315

120

200

240

33.33

55.56

66.67

36.3

32

28.5

1480

18.8

23.2

25.9

30

Y200L-4YB

63

75

72

2.5

2.8

3.5

170

FIH150-125-315A

112.2

187

224.4

31.17

51.94

62.33

32.3

28

24.9

1480

15.9

19.3

21.4

22

Y200L-4YB

62

74

71

2.5

2.8

3.5

170

FIH150-125-315B

105.6

176

211.2

29.33

48.89

58.67

29.0

24

21.2

1480

13.7

15.8

17.4

18.5

Y180L-4YB

61

73

70

2.5

2.8

3.5

170

FIH150-125-400

120

200

240

33.33

55.56

66.67

57.5

50

44.0

1480

30.8

38.9

43.7

45

Y250M-4YB

61

70

63

2.0

2.5

3.0

198

FIH150-125-400A

112.2

187

224.4

31.17

51.94

62.33

51.2

43.7

37.7

1480

26.1

32.3

35.2

37

Y225M-4YB

60

69

62

2.0

2.5

3.0

198

FIH150-125-400B

105.6

176

211.2

29.3

48.9

58.7

46.2

38.7

32.7

1480

22.5

27.3

28.8

30

Y225S-4YB

59

68

61

2.0

2.5

3.0

198

FIH150-150-450

280

77.8

72

1480

78.5

90

Y280M-4YB

70

5.5

285

FIH150-150-450A

265

73.6

64

1480

66

75

Y280S-4YB

70

5.5

285

FIH150-150-450B

245

68

55

1480

52.4

75

Y280S-4YB

70

5.5

285

FIH200-150-250

240

400

480

66.7

111.1

133.3

22.6

20

17.2

1480

19.7

27.3

28.3

37

Y225S-4YB

75

80

76

3.8

4.3

5.0

210

FIH200-150-250A

224.5

374.2

449.0

62.4

103.9

124.7

19.8

17.5

15.1

1480

16.6

22.9

25.0

30

Y200L-4YB

73

78

74

3.8

4.3

5.0

210

FIH200-150-250B

211.3

352.1

422.6

58.7

97.8

117.4

17.5

15.5

13.3

1480

14.2

19.6

21.3

30

Y200L-4YB

71

76

72

3.8

4.3

5.0

210

FIH200-150-315

240

400

480

66.7

111.1

133.3

35.6

32

29.4

1480

34.7

44.1

49.9

55

Y250M-4YB

67

79

77

3.0

3.5

4.0

268

FIH200-150-315A

224.5

374.2

449.0

62.4

103.9

124.7

31.1

28

25.7

1480

28.8

36.6

41.4

45

Y225M-4YB

66

78

76

3.0

3.5

4.0

268

FIH200-150-315B

211.3

352.1

422.6

58.7

97.8

117.4

27.5

24.7

22.7

1480

24.4

30.8

34.9

37

Y225S-4YB

65

77

75

3.0

3.5

4.0

268

FIH200-150-400

240

400

480

66.7

111.1

133.3

55.8

50

47

1480

54.4

68.8

78.5

90

Y280M-4YB

67

78

75

3.0

3.5

4.0

325

FIH200-150-400A

224.5

374.2

449.0

62.4

103.9

124.7

48.8

43.7

41.1

1480

45.3

57.8

67.9

75

Y280S-4YB

66

77

74

3.0

3.5

4.0

325

FIH200-150-400B

211.3

352.1

422.6

58.7

97.8

117.4

43.2

38.7

31.4

1480

38.3

46.5

45.4

 55

Y280S-4YB

65

76

73

3.0

3.5

4.0

325


注意事項：

啟動

1、準備必須的工具。

2、檢查懸架體儲油室之油位，不宜過高或過低

3、檢查電動機轉動方向是否正確。嚴禁反轉。

4、用手轉動聯軸器，應感覺輕松且輕重均勻，并注意辨別泵內有無摩擦聲和異物滾動等雜音，如有則應設法排除，并將聯軸器的防護罩安裝好。

5、泵的安裝位置低于液面（灌注情況）時，啟動前應打開吸入管路的閘閥，使液體充滿泵內，如泵的安裝位置高于液面（真空情況）啟動前要灌泵或抽真空，使泵內和吸入管內充滿液體，排除泵內空氣。

6、關閉進出口壓力（或真空）計及壓出管路閘閥，啟動電機（最好先點動，確認泵轉動方向正確后才正式運行，開進出口壓力表，在慢慢打開出口管路閘閥到所需要的位置。）

7、要經常檢查泵和電機的溫升情況，軸承的溫升不應大于35℃，極限溫度不應大于75℃。

8、注意懸架體儲油室油位的變化，經?？刂圃谝幎ǚ秶鷥?。為了保持油的情節和良好的潤滑，應根據現場使用的實際情況，定期更換新油。一般情況，每運轉1500小時候，要全部更換新油一次。

9、在運轉過程中，發現有不正常的聲音或其他故障時，應立即停機檢查，待排除故障后才能繼續運轉。

10、絕不允許用吸入管路上的閘閥來調節流量，以免產生氣蝕。

11、泵一般不宜在低于30%設計流量下長期運轉，如果必須在該條件下使用時，應在出口管路上安裝旁通管，使泵的流量達到規定使用范圍。


停機

1、慢慢關閉壓出口管路閘閥，停止電機。

2、關閉進出口壓力（真空計），灌注情況還要關閉吸入管路閘閥。如果密封采用外部引液時，還要關閉外引液閘閥。

3、如環境溫度低于液體凝固點時，要放凈泵內液體，以防凍裂。

4、長時間停滯使用的泵，除將泵內腐蝕性液體放凈外，還要用清水沖洗干凈。尤其是密封室要認真沖洗干凈。最好是將泵拆下清洗后重新裝好，并將泵的進出口密封后妥善保管。


故障處理：

本系列泵殼根據使用條件下的不同，安裝不同形式的機械密封，如內裝單端面平衡型和非平衡型，雙端面有平衡型及非平衡型，外裝式機械密封等。因此，根據所選用密封型式的不同其使用方法和注意事項也有所不同，具體情況應按照《機械密封安裝使用說明書》中的規定去處理，下面僅提幾點一般應注意的事項：

1.一般機械密封適用于清潔的，無懸浮顆粒的介質中，因此對新裝的管理系統和儲液罐，應認證清洗干凈。嚴防固體雜質進入機械密封端面使密封失效。

2.在結晶的介質中，使用機械密封時，要注意經常沖洗。停機后重新啟動前，要將機械密封上的結晶清洗干凈。

3.拆卸機械密封應仔細，不許動用手錐、鐵器等敲擊；以免破壞靜環密封面。

4.如果有污垢拆不下來時，不要勉強去拆，應設法清楚污垢，沖洗干凈后，在進行拆卸，以免破壞密封原件。

5.安裝機械密封鉛，應檢查所有密封元件是否有失效和損壞的，如有則重新修復或更換新元件。

6.應嚴格檢查東環與靜環的對磨密封端面，不允許有任何細微的劃傷、碰破等缺陷。所有零部件，包括泵體、葉輪、密封腔等在裝配前均應沖洗干凈。尤其是動靜環端面用清潔、柔軟的布和棉紗認證擦干凈，然后涂上一層清潔的油脂或機油。

7.裝配中要注意消除偏差，緊固螺釘時，要擰緊或鎖緊，避免發生偏斜，使密封失效。

8.正確調整彈簧的壓縮量，使其不得太緊或太松，太緊，密封端面很快磨損而失效，而且消耗功率大；太松則密封不起作用，泄漏量過大。所以泵安裝好以后用手盤動，轉動時應感覺到密封彈簧有了一定的壓縮量，而又能輕快、靈活的轉動，沒有咬緊的感覺，如感覺太緊或盤不動，則應適當調松一下。

9.對有外部沖洗的機械密封，啟動前應開啟沖洗液使密封腔內充滿密封液。停機時，先停泵，后關密封沖洗液。


裝配拆卸：


泵的拆卸順序：

1、擰下泵體上的放液管堵和懸架體上的放水管堵，放凈泵內液體及其懸架體內的介質。如有外引液密封管路也拆下。

2、拆開泵體中間架聯結螺栓、將中間支架、懸架部件、密封等部件全部轉子組件從泵體中取出（在此之前應先拆出加長聯軸器的中間連接件）。

3、松開葉輪螺母，取出葉輪和鍵。

4.將泵蓋連同軸套，機械密封端蓋及機械密封等組合件一起從軸上取下。此時應注意勿讓軸套與泵蓋等相對滑動，然后再把機械密封端蓋拆開，將機械密封連同軸套一起取出，在吧軸套和機械密封拆開，如果是軟填料密封，可先從泵蓋上取下軸套，再順次拆開填料壓蓋，填料和填料環等。

5.拆下中間支架和懸架支架。

6、拆下泵聯軸器和鍵。

7、拆下懸架兩端的防塵盤和軸承的前后蓋，在把軸連同軸承一起從懸架中取出。

8、拆開軸承和軸。

泵的裝配

泵的裝配順序基本上可按照拆卸順序的反向進行，單裝配是要注意檢查各密封面墊片應完好，并注意切勿漏裝墊片和更換不完好墊片。

泵的安裝

1.開箱后檢查泵和電機，如果正式?jīng)]有任何因裝、卸和運輸過程中造成的損壞和緊固鏈接件松動，泵的進出口封蓋完好，沒有塵土，污物等進入泵內，則可不必重新拆卸和裝配，直接送到使用現場去安裝。

2.安裝泵的基礎平面應用水平儀找平，待基礎水泥凝固后，將泵安放在基礎上，并用水平儀檢查泵和電機軸的水平情況，如不水平，應用墊鐵調正，知道水平為止。然后通過灌漿孔用水泥澆灌底座和地腳檢孔眼。

3.水泥干固后，應檢查底座和地腳螺栓孔眼是否松動，合適后擰緊地腳螺栓，重新檢查水平度。

4.在電機泵和底座重新安裝的情況下，應嚴格檢查泵軸和電機軸的同心度。測量聯軸器的外圓上下左右的差別不得超過0.1mm，兩聯軸器斷面間隙一周上的間隙差不超過0.3mm.

5.泵的吸入管路和壓出管路，應有各自的支架，不允許管路的重量直接由泵來承受，以免吧泵壓壞。

6.泵的安裝位置高于液面（在泵的吸程允許范圍內）時，應在吸入管路端部裝上底閥，并在排除管路上設置灌液螺孔或閥門，供啟動前灌泵之用。泵的安裝位置低于液面（灌注情況時），應在吸入管路上裝控制閥門和過濾裝置，以防異物吸入泵內。


?上一篇: 沒有了
?
全國免費咨詢熱線： 400-992-1266
