大家知道中開泵的保護管線有幾種嗎？

總共有6種，中開泵保護管線的作用就是為了使泵體不受損害和正常運轉，它們根據不同的使用條件設置中開泵的保護管線。下面我們就分類來給大家一一介紹吧。

1、小流量線——中開泵的工作流量低于中開泵額定流量的30%時，應該設置中開泵在低流量下正常運轉的小流量線；

2、旁通線——在中開泵進行試運行或者非正常操作狀態下出口主閥關閉的時候，仍然能夠使中開泵運轉。一般在閥前后壓差非常高的場合設置帶有限流孔極的旁通閥；

3、安全閥線——在出口側設置安全閥線，當出口壓力超過規定壓值時，安全閥起跳，流體返回中開泵入口管；

4、暖泵線——當輸送的介質溫度大于200℃時，有備用泵的情況下應設置DN20~25暖泵線；

5、平衡線——對于輸送常溫下飽和蒸汽壓高于大氣壓的液體或處于泡點狀態的液體，為防止進泵液體產生蒸汽或有氣泡進入泵內引起汽蝕應加平衡線；

6、防凝線——輸送在常溫下凝固的高傾點或高凝固點的液體時，其備用泵和管道應設防凝線，以免備用泵和管道堵塞。

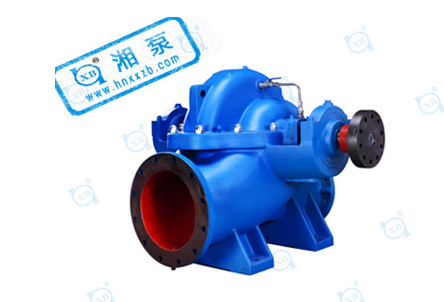

S型中開泵

中開泵空轉時會(huì )出現的故障分析？

中開泵工作時，動力機通過皮帶、傳動軸、齒輪等傳動部件帶動主軸及固定其上的曲柄旋轉。當曲柄從水平位置自左向右逆時針旋轉時，活塞向動力端移動，液缸內壓力逐漸減小并形成真空，吸入池中的液體在液面壓力作用下，頂開吸入閥進入液缸，直到活塞移動到右止點。這個工作過程稱為中開泵的吸入過程。曲柄完成了上述的吸入過程后繼續沿逆時針?lè )较蛐D，這時活塞開始向液力端運動，液缸內液體受擠壓，壓力升高，吸入閥關閉，排出閥被頂開，液體進入排出管，直至活塞運動到左止點。

中開泵空轉時，葉輪沒有接觸或很少接觸介質，無法有效的做工，液體無法正常輸送出去，這些都是做無用功。由于沒有有效做功，電機所受的負荷非常小，產生電流也很小，對電機而言影響不會(huì )有什么，水泵空轉對泵來說影響確實致命的。

中開泵空轉很容易形成汽蝕，對中開泵泵體與過流件造成損害；空轉的中開泵機械密封形式或填料密封形式空轉，都會(huì )得不到液體的潤滑，導致干磨，從而快速損壞。

中開泵空轉的一些解決方法：

1、對中開泵的各個間隙位置進行處理，在允許條件下擴大，防止咬死；

2、對中開泵的軸進行特殊工藝處理，調質、熱處理等，提高硬度，用撓性低的材料；

3、使用不需要依靠液體介質潤滑的機封、填料腔體；

4、選用封閉式自潤滑不用加油的軸承。

本文關于中開泵的那些保護管線如何設置？中開泵空轉時會(huì )出現的故障分析和解決辦法等內容均由長沙水泵生產廠家：瀟湘制泵整理發布。
