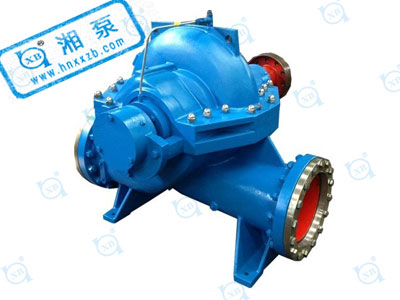

S型雙吸中開泵的進水口和出水口均在水泵軸心線下方，與軸線垂直，呈水平方向。泵殼中開，泵蓋用螺栓、定位銷固定在泵體上，不需要將原動機和管路拆開就可以直接檢修，非常方便。S型雙吸中開泵的主要零件有泵體、泵蓋、葉輪、軸、雙吸密封環、軸套和軸承等。
S型雙吸中開泵的安裝步驟
1、安裝S型雙吸中開泵轉子部件：依次將葉輪、軸套、軸套螺母、填料套、填料環、填料壓蓋，擋水圈、軸承部件裝在泵軸上，并套上雙吸密封環，然后裝上聯軸器。
2、將S型雙吸中開泵轉子部件裝在泵體上，調整葉輪的軸向位置到兩邊雙吸密封環的中心加以固定，將軸承體壓蓋同固定螺釘緊固。
3、S型雙吸中開泵裝上填料，放好中開面紙墊，蓋上泵蓋打緊螺尾柱銷后，擰緊泵蓋螺母，最終裝上填料壓蓋。填料不要壓得太緊，填料壓得過緊會使軸套發熱，會增加耗費功率，但是也不能壓得太松，填料壓的過松會使液體介質滲漏加大，導致S型雙吸中開泵功率下降。
S型雙吸中開泵安裝完成后，嘗試用手滾動泵軸，沒有擦碰現象，滾動比較輕滑均勻即可，S型雙吸中開泵拆開步驟直接按上述安裝順序相反地進行。
熟悉了S型雙吸中開泵的安裝步驟，接下來我們來了解一下S型雙吸中開泵各零部件的清理檢查工作需要怎樣進行：
S型雙吸中開泵零部件檢修步驟方法：
1、清理葉輪、葉輪口環。檢查葉輪葉片的汽蝕、裂紋和口環處磨損情況，如果汽蝕現象嚴重的話一定要及時更換。 如果可以繼續使用就不用從軸上卸下來，因?yàn)檫@個葉輪一般情況下很難拆卸。如果非卸下來不可，需要用到專門的工具進行拆卸，并需邊拆卸邊加熱。
2、清理S型雙吸中開泵泵軸，修理鍵槽、絲扣，并檢查泵軸的磨損情況。
3、清理S型雙吸中開泵兩側機封軸套，測量機封定位尺寸，用內六方扳手松開機封定位環緊固螺釘，取下機封動靜環及彈簧座。檢查S型雙吸中開泵動靜環是否磨損、有無裂紋等缺陷，如果有上述情況要及時更換。彈簧清理干凈，應彈性良好，沒有塑變、銹垢，機封軸套沒有磨損溝痕，更換機封“O”膠圈及軸套膠圈。
4、檢查滾動軸承，用煤油浸泡清洗，沒有磨損、腐蝕、滾珠支架破裂等缺陷；用手轉動軸承，軸承轉動靈活、沒有異音及振動，否則應更換軸承。
5、清理檢查對輪及平鍵，對輪膠圈無磨損、老化、裂紋，否則應該更換。
6、清理S型雙吸中開泵兩側密封環、間隔套(盤根擋套)、軸承室、疏通冷卻水管、抽空氣管。
7、清理S型雙吸中開泵泵殼體結合面、冷卻水槽、密封環槽、機械密封室。
8、清理S型雙吸中開泵螺絲及修理損傷絲扣，修復零部件碰傷溝痕等缺陷。
