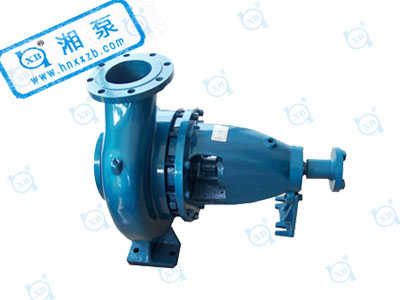

IS型單級單吸離心泵是根據國際規范 ISO2858 所規定的功用和標準設計的新式單級單吸臥式清水離心泵，是我國推行的節能泵類產品之一。首要用于冶金、化工、電站、排水、消防、農業、采暖、輕紡、余熱運用、熱交換設備等。
IS型單級單吸離心泵為后開式，拆開泵蓋和葉輪時不需拆開吸水和排出管路。懸架內裝有兩個滾珠軸承，用機器油或光滑脂光滑。泵通過彈性聯軸器由電動機直接驅動。蝸室、腳、進水法蘭和出水法蘭鑄成一個整體。供吸送清水及物理化學性質類似水不含固體顆粒的液體。
IS型單級單吸離心泵通用性廣，全系列共140種規范，但只需要用四種軸；同一規范的軸，軸承，軸封，葉輪緊固件等均能互換；全系列泵的懸架也只要四種。目前瀟湘制泵的IS型單級單吸離心泵已抵達國際先進水平。
單級單吸離心泵目前有IS型單級單吸清水離心泵、IR型單級單吸熱水離心泵、IY型單級單吸離心油泵等輸送不同介質液體的泵種。
IS型單級單吸離心泵的工作條件
IS型單級單吸離心泵的組成部分有：泵體、泵蓋、密封環、軸套、軸、平衡孔，軸承、填料、填料環等。IS型單級單吸離心泵是后開門結構，即泵體和泵蓋從葉輪不和處剖分。IS型單級單吸離心泵的泵體和泵蓋構成IS型單級單吸離心泵的工作室，葉輪、軸和滾動軸承等則是IS型單級單吸離心泵的轉子。懸架軸承部件支撐著泵的轉子部件，滾動軸承接受IS型單級單吸離心泵的徑向力和軸向力。
檢修的時候，我們不需要拆動泵體，吸入管路，排出管路和電動機，只需拆下加長聯軸器的中心聯接件，即可退出轉子部件，進行檢修。
IS型單級單吸離心泵的軸向密封環是由填料壓蓋和填料等組成，以防止進氣或漏水。為了平衡IS型單級單吸離心泵的軸向力，大多數IS型單級單吸離心泵的葉輪前、后均設有密封環，并在葉輪后蓋板上設有平衡孔，也有一些IS型單級單吸離心泵軸向力不大葉輪不和，沒有設密封環和平衡孔的。
如果IS型單級單吸離心泵的葉輪有平衡孔，裝有軟填料的空腔與葉輪吸進口相通，如果葉輪進口處液體處于真空狀態，則很簡單沿著軸套表面進氣，故在填料腔內裝有填料環通過泵蓋上的小孔將泵室內壓力水引至填料環進行密封。
如果IS型單級單吸離心泵的葉輪沒有平衡孔，由于葉輪不和，液體壓力大于大氣壓，就不會存在漏氣問題，不用裝填料環。為防止軸磨損，在軸通過填料腔的部位裝有軸套保護，軸套與軸之間裝有O型密封圈，以防止沿著泵殼表面進氣或漏水。

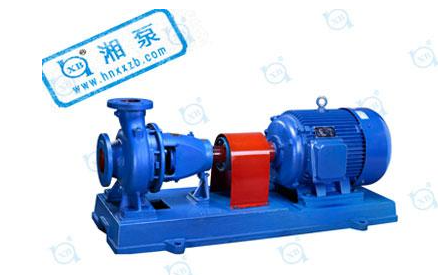

IS型單級單吸離心泵是通過加長彈性聯軸器與電動機聯合傳動的。從驅動端看，IS型單級單吸離心泵的旋轉方向是順時針轉動。
IS型單級單吸離心泵的產品特色
1、高效節能
選用CFD核算流體動力學，剖析核算出IS型單級單吸離心泵內壓力分布和速度分布關系、優化IS型單級單吸離心泵的流道規劃，保證IS型單級單吸離心泵有高效的水力形線，提高了IS型單級單吸離心泵的功率。
2、耐高溫結構
泵體選用中心支撐方法，處理了IS型單級單吸離心泵在運送高溫介質時防止高溫下泵組熱膨脹不一致而形成的應力會集以及聯軸器對中心發生改動。泵支架、泵蓋、懸架體（軸承部位）及機封壓蓋均有冷卻腔，可在不同溫度時分別用冷卻水或風冷卻。
3、軸承
軸承選用圓柱滾子軸承與兩個角觸摸軸承配套，選用稀油光滑，承載能力明顯提高。軸承規劃壽命 25000 小時。
4、軸封
軟填料密封和機械密封。
5、聯軸器
選用彈性柱梢聯軸器，傳動精度高。
6、輔佐管路
按API 610 第 8 版要求配備。
7、承壓
規劃壓力為 4.0 MPa，承壓高。
本文關于IS型單級單吸離心泵的工作條件和產品特色等內容均由IS型單級單吸離心泵生產廠家：瀟湘制泵整理發布。
