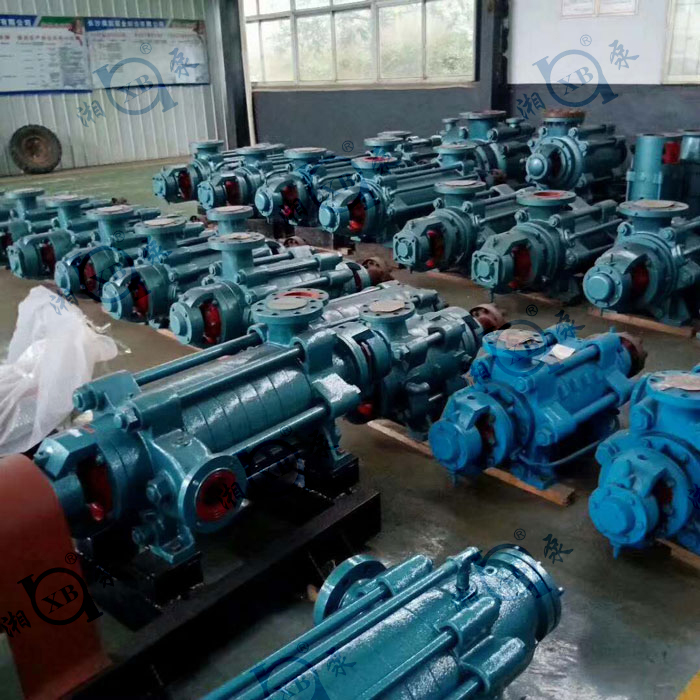

河南某煉油廠為河南當地一家特大的煉油廠，聯系我們進行定制生產這批DY型臥式多級離心油泵，替換當前的老舊設備進行中轉輸送，解決抽不上油，漏油等問題。替換安裝使用之后，生產效率明顯大幅度提高，完美解決了之前的安全隱患問題，瀟湘制泵DY型臥式多級離心油泵的品質得到了煉油廠的高度認可，雙方達成長期合作關系！

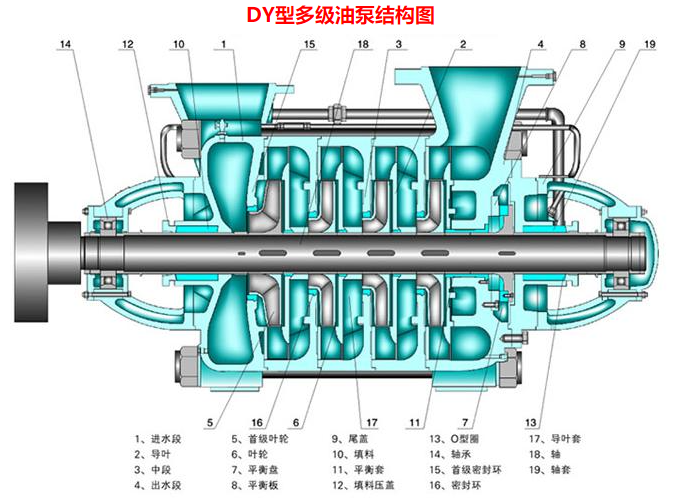

DY型臥式多級離心油泵采用的是單殼體、單吸、多級臥式節段式的離心泵結構，泵的進口水平，出口垂直向上具體結構如下：
定子部分
主要由前段、中段、導葉、后段、軸承架和平衡室蓋等零件用穿杠和螺母聯成一體、前段、后段兩側膀用螺栓和螺母固定在泵座上。
轉子部件
主要由葉輪、葉輪擋套、平衡擋套、平衡盤及軸套零件用小圓螺母把緊，固定在軸上采用平鍵防轉。整個轉子支承在兩端的軸承上。轉子用彈性柱銷聯軸器與電動機直接聯接。
為了補償膨脹在最后一級和平衡擋套之間裝了齒形墊，泵檢修時應更換此件。
平衡機構
DY型臥式多級離心油泵采用能完全且自動平衡軸向力的平衡盤水力平衡裝置，該裝置由平衡板、平衡盤、平衡套和平衡擋套四個零件組成。
DY型臥式多級離心油泵具有效率高、性能范圍廣、運轉平穩、噪音低、壽命長、安裝維修方便等優點。用于輸送不含固體顆粒、溫度為-20℃～120℃、粘度小于120厘沲的油類和石油產品。另外，瀟湘制泵能根據用戶需求實現該系列泵多出口的結構及功能。
DY型臥式多級離心油泵型號說明：
例1：DY46-50×4
DY—多級離心油泵
46—設計點流量為46m3/h
50—設計點單級揚程為50m
4—級數為4級
例2：100DY16×3
100—泵吸入口直徑為100mm
DY—多級離心油泵
16—泵設計點單級揚程為16m
3—級數為3級
