產品中心

AY型油泵

產品分類： 油泵

產品名稱：AY型油泵

流量范圍：Q=2.5～800m3/h

揚程范圍：H=30~330m

輸送溫度：-45-420℃

吸入壓力：0-7.5MPa

密封形式：填料密封、機械密封

密封材質：HT200、HT250、QT600、ZG、304、316、316L、317L

產品概述：








【概述】

 AY型油泵系列是在原Y型油泵系列的基礎上進行改進并重新設計的。它是為滿足現代化建設的需要，盡快地適應以節能為中心的設備更新?lián)Q代而發展的產品，具有以下特點：

 1、軸承體部件將原35、50、60軸承體分別用45、55、70軸承體代替，提高了可靠性；

 2、水力過流部位采用了高效節能的水力模型，平均比原Y型油泵的效率提高了5-8個百分點；

 3、為保持延續性，AY型油泵的結構型式，安裝尺寸、性能參數范圍保持與Y型油泵相同，便于老產品更新改造。

 4、零部件通用化程度高，通標件為幾個系列產品共用。

 5、選材精練、主要以II、III類材料為主，軸承體等零件增加為鑄鋼、鑄鐵兩種，為寒冷地區、露天使用、船用提供可有利條件。

 6、軸承有空氣冷、風扇冷、水冷三種，根據泵的不同使用溫度選用。其中風扇冷尤為適用于缺水或水質差的地區。

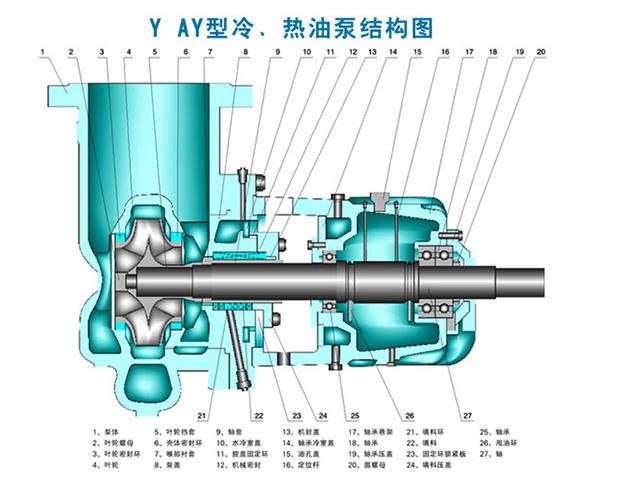

【結構說明】

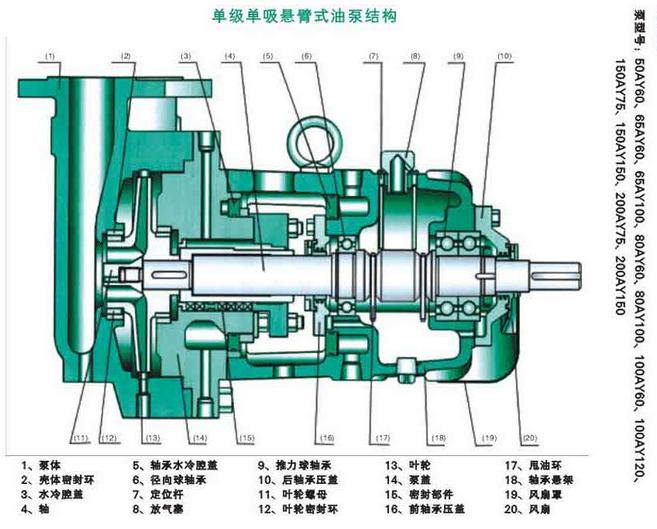

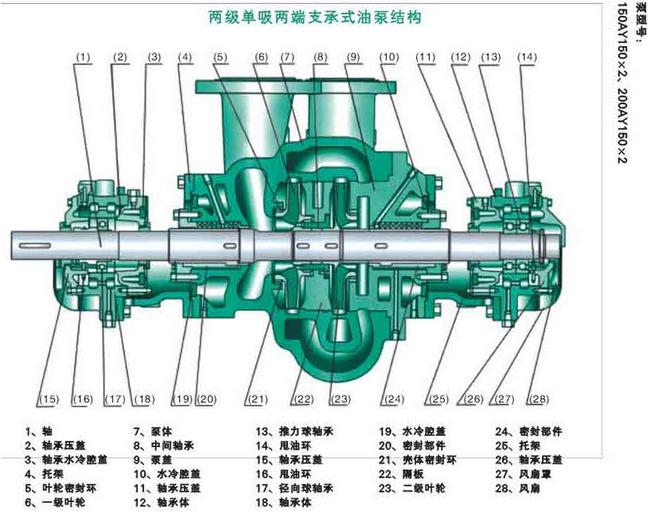

 AY型油泵分為單級單吸懸臂式、兩級單吸懸臂式，單級雙吸懸臂式、單級雙吸兩支承式、兩級雙吸兩支承式，兩級單吸兩支承式等六種結構。

 AY型油泵殼體徑向剖分，特別適用于輸送高溫度以及易燃、易爆或有毒的液體。其安裝方式為水平中心線支承。泵的吸入口法蘭和排出口法蘭均鑄在泵體上，且均垂直朝上。軸承腔（填料函）和泵蓋是鑄成一體的，它可以裝填料密封及平衡型、流紋管型、串聯型機械密封。軸封腔外面鑄有可供選擇的水冷腔夾套，水冷腔的配備必須是特別提出要求或當輸送介質為溫度超過66℃的水以及超過150℃的碳氫化合物作用。

 葉輪為整體鑄造，且經靜平衡校驗，泵的軸向力主要靠葉輪平衡孔來平衡。

 軸承體裝有一套徑向球軸承和一組背對背安裝的推力球軸承，其軸承采用甩油環稀油潤滑，軸承體外表面鑄有散熱片，可采用空氣冷卻(T＜120℃），還可選用風扇冷卻（T=120-260℃）和水冷卻（T=260-420℃）。

 泵檢修時不必拆卸吸入或排出管路就很容易地拆出葉輪、軸、軸承、軸封等零部件。軸封采用機械密封。泵通過撓性膜片加長聯軸器由電動機直接驅動。從電動機方向看，泵為逆時針?lè )较蛐D。



【主要用途】

 AY型油泵可用于石油精制、石油化工和化學工業及其它地方輸送不含固體顆粒的石油、液化石油氣和其它介質。



【型號說明】

 例：50AYII60 × 2A

 50——泵入口直徑為50mm

 AY——經過改造離心油泵

 II——過流部件為II類材質

 60——泵的設計點單級揚程為60m

 2——泵的級數為2級

 A——葉輪外徑切割代號


型號參數：


型號

流量
Q
m3/h

揚程
H
m

轉速
n
r/min

效率
η%

汽蝕余量
m

軸功率
Pa
KW

配帶電機

泵重
kg

附注

型號

功率
KW

40AY40×2

6.25

80

2950

31

2.7

4.4

YB132S2-2

7.5

163


40AY40×2A

5.85

70

2950

31

2.7

3.6

YB132S1-2

5.5


40AY40×2B

5.4

60

2950

31

2.5

2.85

YB112M-2

4


40AY40×2C

4.9

50

2950

31

2.5

2.17

YB100L-2

3


50AY60

12.5

70

2950

42

2.9

5.67

YB132S2-2

7.5

130


50AY60A

11.2

53

2950

39

2.9

4.1

YB132S1-2

5.5


50AY60B

9.9

39

2950

37

2.8

2.8

YB112M-2

4


50AY60×2

12.5

120

2950

37

2

11

YB160M2-2

15

210


50AY60×2A

12

105

2950

36

2

9.5

YB160M2-2

15


50AY60×2B

11

90

2950

35

1.9

7.7

YB160M1-2

15


50AY60×2C

10

76

2950

35

1.7

6

YB160M1-2

11

170


65AY60

25

60

2950

56

3.1

7.3

YB160M1-2

11


65AY60A

22.5

49

2950

54

2.8

5.6

YB132S2-2

7.5


65AY60B

20

37.5

2950

52

2.5

3.9

YB132S1-2

5.5


65AY100

25

110

2950

47

3

15.9

YB180M-2

22

190


65AY100A

23

92

2950

46

2.9

12.5

YB160L-2

18.5


65AY100B

21

73

2950

44

3

9.5

YB160M2-2

15


65AY100×2

25

205

2950

49

2.8

29.1

YB225M-2

45


65AY100×2A

23

178

2950

47

2.7

23.7

YB200L2-2

37

310


65AY100×2B

22

154

2950

46

2.7

20.1

YB200L1-2

30


65AY100×2C

20

130

2950

45

2.6

15.7

YB180M-2

22


80AY60

50

60

2950

62

3.2

13.2

YB160L-2

18.5

200


80AY60A

45

49

2950

61

3

9.9

YB160L-2

15


80AY60B

40

38

2950

60

3

6.9

YB160M1-2

11


80AY100

50

104

2950

59

3.1

24

YB200L2-2

37

220


80AY100A

45

85

2950

56

3

18.6

YB200L1-2

30


80AY100B

40

76

2950

54

2.9

15.3

YB180M-2

22


80AY100×2

50

200

2950

57

3.6

47.8

YB280S-2

75

380


80AY100×2A

47

175

2950

55

3.5

40.7

YB250M-2

55


80AY100×2B

43

153

2950

53

3.3

33.8

YB225M-2

45


80AY100×2C

40

125

2950

51

3.3

26.7

YB200L2-2

37


100AY60

100

63

2950

72

4

23.8

YB200L2-2

37

220


100AY60A

90

49

2950

71

3.8

16.9

YB200L1-2

30


100AY60B

79

38

2950

67

3.5

12.2

YB160L-2

18.5


100AY120

100

123

2950

66

4.3

50.6

YB280S-2

75

320


100AY120A

93

108

2950

62

4

44.1

YB280S-2

75


100AY120B

85

94

2950

62

3.8

35.5

YB250M-2

55


100AY120C

79

75

2950

59

3.6

27.5

YB200L2-2

37


100AY120×2

100

240

2950

61

4.5

107.2

YB315M2-2

160

500

高壓電機也可

100AY120×2A

93

205

2950

60

4.3

86.6

YB315M1-2

132

500


100AY120×2B

86

178

2950

59

4.2

70.7

YB315S-2

110

500


100AY120×2C

79

150

2950

58

4.1

55.7

YB280S-2

75

500


150AY75

180

80

2950

75

3.9

52.3

YB250M-2

75

290


150AY75A

160

66

2950

74

3.8

38.9

YB200L2-2

55

290


150AY75B

145

46

2950

73

3.6

24.9

YB315M2-2

37

290


150AY150

180

157

2950

69

3.6

111.6

YB315M1-2

160

600


150AY150A

168

137

2950

68

3.3

92.2

YB315M1-2

132

600


150AY150B

155

116

2950

67

3.2

73.1

YB315S-2

110

600


150AY150C

140

94

2950

65

3.1

55.5

YB280S-2

75

550


150AY150×2

180

300

2950

67

3.6

219.5

YB355L-2

315

1500


150AY150×2A

167

258

2950

65

3

180.5

YB355S4-2

250

1500


150AY150×2B

155

222

2950

62

2.9

151.5

YB355S3-2

220

1500


150AY150×2C

140

181

2950

60

5.5

115

YB315M2-2

160

1500


200AY75

300

75

2950

79

5.5

77.6

YB315S-2

110

275


200AY75A

260

60

2950

78

5.5

54.5

YB280S-2

75

275


200AY75B

225

45

2950

77

5.5

35.8

YB250M-2

55

275


200AY150

300

150

2950

76

4.5

161

YB355S3-2

220

620

高壓電機也可

200AY150A

270

137

2950

75

4.2

132

YB355S1-2

185

620


200AY150B

243

127

2950

73

3.8

115.1

YB315M2-2

160

620


200AY150C

219

112

2950

72

3.5

92.8

YB315M1-2

132

620


200AY150×2

300

300

2950

74

5.5

331.2

YB450M1-2

450

1400

6000V

200AY150×2A

287

270

2950

73

5.4

289

YB450S3-2

400

1400

6000V

200AY150×2B

270

239

2950

72

5.2

244

YB450S2-2

355

1400

6000V

200AY150×2C

247

195

2950

70

5.0

187.4

YB355S4-2

250

1400

6000V

250AYS80

500

80

2950

82

6.5

132.8

YB355S1-2

185

450

高壓電機也可

250AYS80A

440

62

2950

81

6.5

91.7

YB280M-2

132

450


250AYS80B

370

44

2950

80

6.5

55.4

YB280M-2

90

450


250AYS150

500

153

2950

79

4.8

264

YB450S1-2

315

1500

6000V

250AYS150A

472

136

2950

78

4.6

224

YB355M-2

280

1500

高壓電機也可

250AYS150B

444

119

2950

77

4.2

187

YB355S4-2

250

1500

高壓電機也可

250AYS150C

400

96

2950

76

4

138

YB355S1-2

185

1500

高壓電機也可

250AYS150×2

500

303

2950

79

4.8

522

JBO710M2-2

630

2500

6000V

250AYS150×2A

472

272

2950

79

4.5

443

JBO710S2-2

560

2500

6000V

250AYS150×2B

444

230

2950

78

4.3

357

YB450S3-2

200

2500

6000V

250AYS150×2C

400

190

2950

77

4

269

YB450S1-2

315

2500

6000V


注意事項：

【開機前準備】

1.對軸承體加油，推薦軸承潤滑油是22號或30號汽輪機油。

2.接通冷卻水，密封如果是外沖洗，則應供上封釉。

3.打開吸入閥和吐出閥，把泵內灌滿液體，然后關閉吐出閥。

4.接通電源，點機（開機后立即停機），觀察泵軸的旋轉方向是否是逆時針?lè )较颉?/p>

5.輸送熱油時，在開機前要均勻預熱，預熱是利用被輸送的熱油不斷通過殼體內部進行的，預熱速度推薦40℃-50℃/h。


【 運轉】

1.啟動后，立即打開泵的吐出閥，決不允許泵的吐出閥關閉較長時間，以防過熱引起泵的損壞。

2.電機負載電流不能超過電機的額定電流。

3.運轉后，一般觀察泵的壓力、電流是否在正常使用范圍之內，泵不宜在低于最小連續穩定流量下連續運轉，如果泵沒有給出最小連續穩定流量，則不應低于30%的設計流量下連續運轉。

4.不能用吸入關上的閘閥來調節流量，避免產生氣蝕。

5.正常運轉時檢查振動，在滾動軸承體上測量的未濾波振動不應超過峰值速度7.6mm/s。

6.當泵已經達到運轉的溫度和壓力后，在此檢查泵機組，如果需要的話應重調（微調）泵機組。

7.運轉24h左右，在泵體水泵支持面上打錐銷。如原動機地腳不允許的話，也要打錐銷，其直徑大小視空擋位置而定。


【維護】

1.定期檢查軸承發熱情況，滾動軸承溫度不應超過80℃，滾動軸承部不應超過65℃。

2.每隔8h換班時都要對油杯進行檢查，油杯油位是否正常。

3.建議每隔半年把油排泄掉、沖洗，然后再加新油，一般情況下，在春秋兩季進行。對于潮濕、沙漠地區、氣候變化大和露天的現場，還必須勤換油。

4.對裝置上的備用泵要定期旋轉轉子部件，建議一個星期旋轉一次，每次360°+90左右，以防變形，同時保持軸承潤滑油油膜。

5.對裝置上的高溫備用泵，還要保持一定溫度，以備待用。


故障處理：

故障

原因

解決方法









軸承發熱

1.潤滑油過多

2.潤滑油不足

3.潤滑油變質

4.機組不同心

5.振動

1.減油

2.加油

3.排去并清洗油池再加新油

4.檢查并調整泵和原動機的對中

5.檢查轉子的平衡度或在極小流量處運轉



軸承內泄漏

1.軸套密封墊損壞

2.密封墊過硬或不平

1.更換新墊

2.退火處理并磨平





泵不出水

1.泵未啟動

2.泵轉速太低

3.葉輪堵塞

4.吸入口堵塞

5.葉輪損壞

6.轉向不對

1.啟動泵

2.檢查原動機

3.清理葉輪流道

4.清理吸入管路

5.更換葉輪

6.改變原動機轉向







流量或吐出壓力太低

1.吸入口有空氣

2.泵轉速太低

3.NPSHA太小

4.吸入管堵塞

5.葉輪堵塞

6.葉輪損壞或密封環磨損

7.轉向不對

1.檢查吸入管路防止漏氣

2.檢查原動機

3.檢查吸入部分

4.清理吸入管路

5.清理葉輪流道

6.更換葉輪或密封環

7.改變遠東機轉向





電機過載

1.不同心度

2.液體密度變大

3.轉動部分發出摩擦

4.裝置阻力變低，使運行點偏向大流量

1.調整泵和原動機的對中性

2.改變操作工藝

3.修復摩擦地方

4.檢查吸入和吐出管路壓力原來的變化情況

裝配拆卸：

【安裝】

1.泵吸入管的高度、長度、和管徑應滿足設計要求并保證工作時不超過泵的允許氣蝕余量。

2.吸入和突出管應有管架，泵體不允許承受管路的外加負荷。

3.吸入管路應短而直，管的直徑要大于泵吸入口直徑1-2檔同事應當偏心收縮的變徑管連接，泵吸入管路應做成精良打的彎曲半徑。

4.校正泵軸和原動機的同心度，在兩半聯軸器外圓上的偏差允許≤0.08mm，其端面偏差≤0.05mm。

5.在管路安裝及確定原動機轉動方向后，再重新安裝上聯軸器。


【檢修】

檢修內容：

1.檢查殼體密封環葉輪密封環、喉部襯套、軸套、導葉套、葉輪、軸套、機械密封的動環和靜環等零件的磨損。

2.清掃冷卻水、封油管路、水冷腔室的污垢及堵塞。

3.檢查和調整軸的彎曲和轉子的跳動情況。

4.檢查O型密封圈、軸套墊、泵蓋墊、機械密封壓蓋墊的缺損和劃痕情況

5.校核兩半聯軸器的同心度


【檢修要求】

1.密封環間隙增加一倍（導致效率下降，功率增加）或者電流大太多更換。

2.填料軸套外表面出現溝槽，機械密封動、靜環密封面有劃痕，特別是徑向劃痕，輕者研磨修復，重者更換。


?
