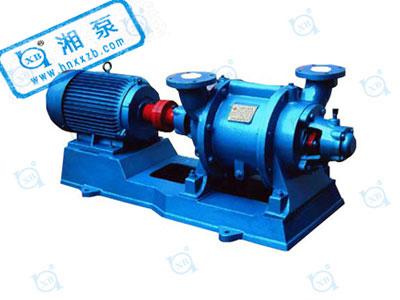

SZ型水環式真空泵概述

SZ型水環式真空泵及壓縮機是用來抽吸或壓縮空氣和其它無腐蝕性不溶于水的氣體，以便在密閉的容器中形成真空和壓力。

SZ型泵有SZ-1、SZ-2、SZ-3及SZ-4四種規格，泵所形成的真空度分別在86~95%之間。SZ-1及SZ-2所能形成的壓力1.0~1.4公斤/厘米2，SZ-3及SZ-4在所配電動機功率容許下的壓力分別為1.5公斤/厘米2，若增加電動機功率，壓力為2.1公斤/厘米2。



SZ型水環式真空泵工作原理

由于在工作中，水會(huì )發熱，同時一部分水會(huì )和氣體一起被排走，因此泵在工作中，泵中必須不斷地供給冷水，以冷卻和補充泵內消耗的水。供給的冷水以15℃為宜，

當真空泵排出的氣體是廢氣的時候，在排氣一端接有一水箱，廢,和所帶的一部分水排入水箱后，氣體再由水箱的出管跑掉，而水就落入水箱的底部經回水管再回到泵內使用，如果水循環時間長了便會(huì )發熱，這時需從水箱的供水處供給一定的冷水。

當壓縮機用時則在排氣端要接上一氣水分離器,帶水的氣體進入分離器時便自動分開，氣體經分離器的出口送到需要的地方去，而熱水則經過自動的開關放也。（壓縮氣體時容易發熱，水由泵處出來后便成了熱水），在分防離器的底部也要不斷地供給冷水補充被放走的熱水.同時起冷卻作用。




SZ型水環式真空泵型號說明

例：SZ-4

S——水環式

Z——真空

SZ——單級單作用水環真空泵

4——泵的序號

SZ型水環式真空泵型號參數：

型號	真空吸氣量（m3/min）					電機功率（KW）	轉速	水耗量	真空度（mmHg）	壓力   kg/m3
	當真空度為
SZ-1	1.5	0.64	0.4	0.12	-	5.5	1440	10	-640	1
SZ-2	3.4	1.65	0.95	0.25	-	11	1450	30	-660	1.4
SZ-3	11.5	6.8	3.6	1.5	0.5	30	970	70	-700	2.1
SZ-4	27	17.6	11	3	3	75	740	100	-710	2.1



聯系方式


湘泵 ? 湖南瀟湘制泵有限公司

全國咨詢熱線：400-992-1266

傳真：0731-85540558

郵箱：xxzb666@163.com

地址：湖南省湘潭縣花石鎮

起動與停機

起動：

經過長期停機的泵在開動以前，必須用手轉動聯軸器數周，以便證實沒有卡住或損傷現象。

1、關閉進氣管上的閘閥。

2、如果排氣管上裝有閘閥也應將其關閉。

3、向填料函和氣水分離器內注水。

4、當氣水分離器往外溢水時.開動電動機。

5、全開由氣水分離器向泵給水管路上的球形閥。

6、打開排氣管上的閘閥。

7、打開排氣管上的閘閥。

8、用球形閥調整由氣水分離器向泵送水的水量，以便在所要求的技術條件下運轉.使功申.消耗小。

9、調整由進水管向氣水分離器的送水量,以便用小的水量消耗,保證泵所要求的技術規范。

10、調整向填料函的送水量,以便用最小的水量消耗而保證填料函的密封性,真空泵在極限真空度下工作時，由于泵內產生物理作用而產生爆炸聲，但功率消耗量并不增大。

隨著功率消耗的提高而產生的爆炸聲，表示泵發生了毛病.此時泵應停機。




停機按以下順序：

1、關閉進氣管上的閘閥。

2、關閉排氣管上閘閥。

3、關閉電動機。

4、停止向填料、氣水分離器內注水。

5、當氣水分離器溢水管停止向外溢水后，關閉向泵注水管路。

6、上緊球形閥。

7、如泵停機時.必須擰開泵及氣水分離器上的管堵把水放凈。




維護

1、應定期的壓緊填料，如填料因磨損而不能保證所需要的密封性時，應換新填料，填料不能壓的過緊，正常壓緊的填料允許水成滴漏出，其量不得太多，應用油浸的石棉繩作填料。

2、經常檢?滾球軸承的工作和潤滑情況。

3、正常工作的滾動軸承，其溫度比周?chē)鷾囟雀?5℃-20℃，最高不允許超過55℃-60℃正常工作的軸承每年應裝油3-4次。

   每年至少清洗軸承一次，并將潤滑油全部更換。
