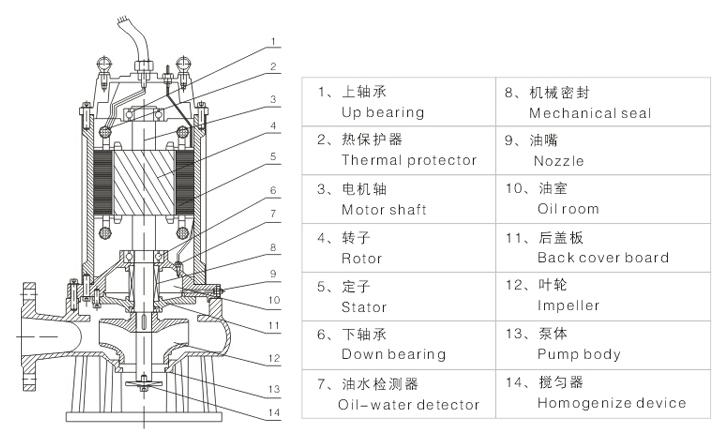

JYWQ型自攪勻排污泵結構圖



       JYWQ型自攪勻排污泵概述：

       JYWQ型自動攪勻潛水排污泵是本司在吸收國外先進技術的基礎上，采用優秀的水力模型開發研制而成的新型環保類產品，在排送固體顆粒和長纖維垃圾以及減少污水坑內沉積等方面，具有獨特功能。該排污泵水力性能先進成熟，性能指標已達到或超過國外同類產品先進技術水平。




      JYWQ型自動攪勻潛水排污泵適用范圍：

      適用于化工、石油、制藥、采礦、造紙、電廠及城市污水處理、市政工程、公共設施排污等輸送帶顆粒、沉淀物的污水污物。




      JYWQ型自攪勻排污泵產品特點：

1. 利用泵自身出水壓力，攪勻污水池內沉淀污泥，真正達到徹底排出污水池沉淀物的目的。

2. 大流道抗堵塞水力部件設計，大大提高污物通過能力，能有效通過泵口徑的5倍纖維物質和直徑為泵口徑約50%的固體顆粒。

3. 設計合理，配套電機合理，效率高，節能效果顯著。

4. 機械密封采用雙道串聯密封，材質為硬質耐腐碳化鎢，耐用，耐磨，可使泵安全連續運行8000小時以上。

5. 泵結構緊湊，體積小、移動方便，安裝簡便，無需建泵房，潛入水中即可工作，減少工程造價。

6. 油室內設有油水探頭，對泵實施絕對保護。

7. 可配備全自動安全保護控制柜，對泵的漏水、漏電、過載及超溫等進行絕對保護，提高產品的安全可靠性。

8. 浮球開關可根據所需的水位變化，自動控制泵的停啟，無需專人看管。

9. 電機可采用水套式外循環冷卻系統，保證電泵在無水（干式）狀態下安全運行。

10. 雙導軌自動耦合安裝系統，給泵的安裝、維修帶來極大的方便，人可不必為此進入污水坑。

11. 安裝方式有固定式自動耦合安裝和移動式自由安裝二種，可滿足不同的使用場合。




       JYWQ型自攪勻排污泵主要用途：

JYWQ型自動攪勻排污泵（攪勻泵）主要用于市政、工程、建筑、人防、礦山等行業?？捎糜谂潘蛶Ч腆w顆粒及各種長纖維的污水、廢水、雨水和城市污水。




      JYWQ型自攪勻排污泵產品使用優點：

（1）節省建筑費用：建筑費用的節省是因為地面及地下建筑工程時減少，可以直接潛入污水中無需耗資另建泵房。

（2）安裝快速：采用電機和泵合二為一的直聯式結構，安裝過程中無需調準轉軸，只需幾小時即可安裝成功.

（3）消除噪音和發熱現象：JYWQ型自動攪勻排污泵實質上是很安靜的。所抽送的介質起冷卻作用。將電機產生的熱量隨水流動而帶走。




      JYWQ型自攪勻排污泵型號意義：

      型號：50JYWQ25-10-1200-1.5

      50——出水口徑

      JYWQ——自動攪勻排污泵（攪勻泵）

      25——流量（m3/h）

      10——揚程

      1200——攪勻范圍

      1.5——功率

更多JYWQ型自攪勻潛水排污泵型號參數請聯系客服

泵使用方法及注意事項：

1. 泵使用前應仔細檢查電纜有否損壞，緊固件是否松動或脫落，泵在運輸、存放、安裝過程中有無變形或損壞。

2. 用500V兆歐表測量電泵電動機相同和相對地間絕緣電阻，其值應不低于2兆歐，否則應對電機定子繞組進行干燥處理，干燥處理的溫度不允許超過120℃。

3. 該系列排污泵的安裝有固定式和移動式兩種。當采用固定式自動安裝時，應將鏈索分別穿進(偏離泵出水口，其連線應平行于泵出水口的)兩個吊環螺釘或起吊板中上下起吊電泵。均勻緩慢地沿著導軌下滑，直到自動耦合到位。當采用移動式安裝時，先將軟管套好，用鏈索穿進兩個吊環上下起吊電泵，注意切不能將電纜當作繩索使用，以免發生危險。

4. 泵接通后的旋轉方向從進水口看為逆時針轉動，如果電泵反轉，只需將電纜線中的任何二根線對調一下接線位置即可。

5. 電泵的機殼地線必須嚴格按有關規程接妥，為了保證使用時人身安全，在電泵運行時，嚴禁在附近安裝、人下水作業~或移動，以防萬一電泵漏電而發生意外事故。

6. 電泵在無特殊情況必須配備全自動水泵控制柜，切勿直接掛電網或使用閘刀開關來接通電源，確保電泵正常運行。

7. 不得將電泵長期處于低揚程狀態下運行（一般使用揚程不得低于額定揚程的60%)，最好能控制在建議使用揚程范圍以?xún)?，以防電泵因超載而燒壞電機。

8. 無自循環冷卻裝置的泵嚴禁整體露出水面長期運行，以防電泵過熱損壞。

安裝系統說明：

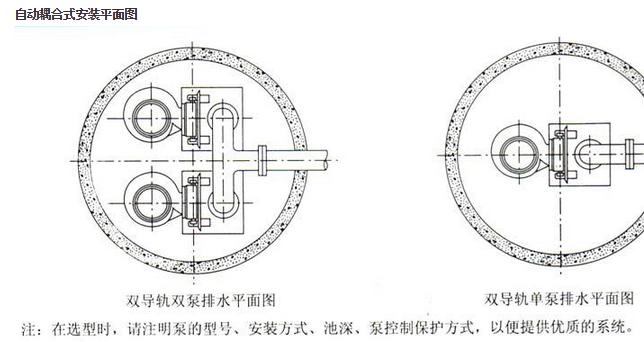

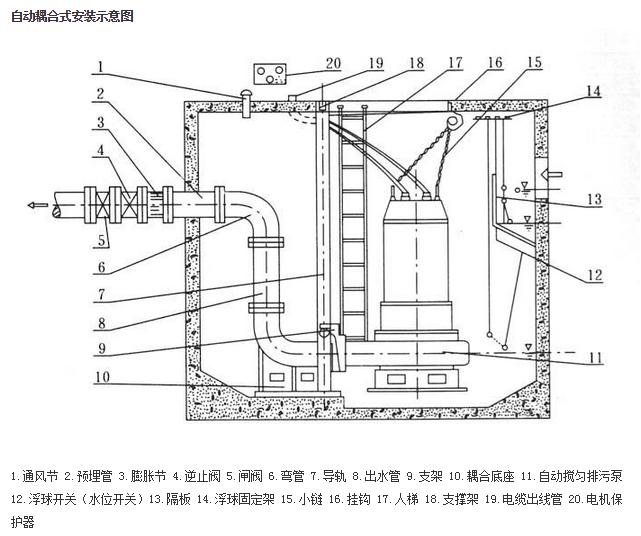

1. 自動耦合裝置系統

適用于長期固定的使用場合，具有安裝快捷，檢查、維修方便等優點。該系統使用特制的底座，固定在污水坑的底部，與出水管連結好，在池頂安裝好配套的支承塊，用導桿使二者相連，水泵與特定支架連結好，沿導桿下滑到達底座，與其自動耦合、密封，而提升時則自動脫落。

2. 移動式安裝系統

它以支架支承，接上出水軟管即可工作，這種方式主要應用于救急或維修施式的需要。

維護保養：

1. 電泵應有專人管理與使用，井定期檢查電泵繞組與機殼之間的絕緣電阻是否正常。

2. 每次使用特別是用于較稠較粘的漿液后，應將電泵放入清水中運轉數分鐘，防止泵內留下沉積物，保證電泵的清潔。

3. 電泵如長時間不用時應將電泵從水中取出，不要長期浸泡在水中，以減少電機定子繞組受潮的機會(huì )，增加電泵的使用壽命。

4. 在常規狀態下泵每使用300-500小時后應加注或更換油室中機油（10-?30號機油）使機械密封保持良好的潤滑狀態，提高機械密封的使用壽命。

5. 電泵拆卸、維修后，機殼組件必須經0.2MPa氣密試驗檢查，以確保電機密封可靠。

6. 葉輪和泵體之間的密封環具有密封功能，如密封損壞將直接影響到泵的性能，必要時應更換。
