IZX型立式自吸泵(下吸式)|IZX型自吸離心泵

產品分類： 自吸泵

產品名稱：IZX型立式自吸泵(下吸式)|IZX型自吸離心泵

流量范圍：11.2?1200m3/h

揚程范圍：10?80m

輸送溫度：80℃以下

吸入壓力：

密封形式：副葉輪密封和停機密封

密封材質：HT200、HT250、QT600、ZG450、304、316、316L、317L

400-992-1266

在線詢價

產品概述：


IZX型立式自吸離心泵概述

IZX型無泄漏立式自吸離心泵，是填補國內空白的首創(chuàng )產品，可輸送清水、海水及含較小顆粒（不含纖維狀物質）的污水和工業廢水，也可用于油料或各種腐蝕性介質，被輸送介質溫度不高于80℃，

廣泛應用于石油、化工、冶金、電力、造紙、環保、污水處理等行業。

IZX型立式自吸泵優點

1.立式安裝，占地面積少；

2.啟動時只需首次灌注液體；

3.自吸時間短；

4.特別適合需要頻繁啟動的工況。

5.具有無泄漏，運行可靠，免維護的特點。

IZX型立式自吸泵性能范圍（設計點）：

轉速：980～2950r/min

流量：11.2～1200m3/h

揚程：10～80m

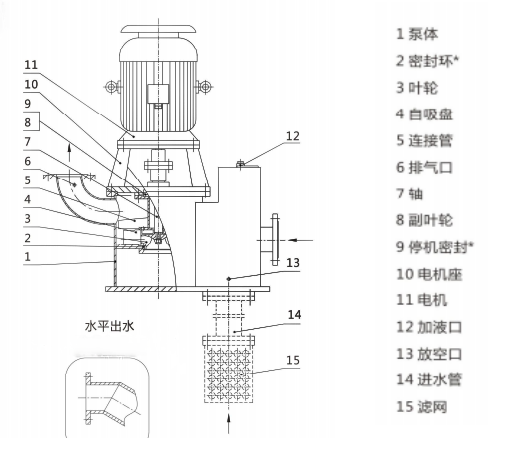

IZX型無泄漏立式自吸泵結構特點：

1、進出口方式：

IZX型泵采用下吸式，排出口可在平面270°任何方向。檢修水泵時，均無需拆卸進、出口管道，特別是IZX型占地面積小，節省基建投資。

2、自吸盤：

水泵自吸采用“多通道葉片式氣水混合分離器”，具有快速完成自吸過程的突出特點，較WFB型自吸泵采用單蝸殼式壓水室自吸時間縮短1/3～1/2以上，而且泵體積小，重量輕。

3、傳動方式

聯接方式為水泵和電機剛性直聯。從電機端俯視，泵為順時針?lè )较蛐D。

4、密封方式

采用多面連環流體動力密封，由副葉輪密封和停機密封組成。

WFB型流體動力密封未設專用停機密封，不適用于頻繁啟動場合。

5、破壞真空方式

水泵進口無需像WFB泵那樣帶止回閥或電磁真空破壞閥等輔助設備，本身具有自動破壞虹吸的U型管特殊結構和空氣平衡孔，停機時，虹吸作用不能抽空泵內儲液，因此，只要首次運行時注滿液體，以后運行無需加液，真正實現一次注液，終身受用。

IZX型無泄漏立式自吸離心泵型號說明

50IZX11.2-10F-L

50 —— 進、出口直徑50mm

IZX —— 下吸式無泄漏立式自吸泵

11.2 —— 設計點流量11.2m3/h

10 —— 設計點揚程10m

F —— 采用副葉輪密封

L —— 液下深度mm

型號參數：

IZX型無泄漏立式自吸泵型號參數表：

IZX立式自吸泵型號	流量		揚程	轉速	軸功率	電機		效率	允許	整機
	流量		揚程	轉速	軸功率	功率	型號	效率	吸程	重量
	m3/h	l/s	m	r/m	KW	KW	型號	%	m	Kg
50IZX11.2-10F	6.7	1.9	10.9	2950	0.54	1.1	YT-802-2	37	5-5.5	115
	11.2	3.1	10		0.62			49
	13.4	3.7	9.3		0.68			49
50IZX12.5-12.5F	7.5	2.1	13.6	2950	0.73	1.5	YT-90S-2	38	5-5.5	120
	12.5	3.5	12.5		0.85			50
	15	4.2	11.6		0.95			50
50IZX11.2-16F	6.7	1.9	17.6	2950	0.89	2.2	YT-90L-2	36	5-5.5	135
	11.2	3.1	16		1.02			48
	13.4	3.7	14.8		1.13			48
50IZX12.5-20F	7.5	2.1	22	2950	1.22	3	YT-100L-2	37	5-5.5	150
	12.5	3.5	22		1.39			49
	15	4.2	18.5		1.54			49
50IZX11.2-25F	6.7	1.9	27.4	2950	1.43	3	YT-100L-2	35	5-5.5	175
	11.2	3.1	25		1.62			47
	13.4	3.7	23.7		1.84			47
50IZX12.5-32F	7.5	2.1	34.3	2950	1.95	4	YT-112M-2	36	5-5.5	190
	12.5	3.5	32		2.27			48
	15	4.2	29.6		2.52			48
50IZX11.2-40F	6.7	1.9	42	2950	2.32	5.5	YT-132S1-2	33	5-5.5	225
	11.2	3.1	40		2.91			42
	13.4	3.7	38.4		3.19			44
50IZX12.5-50F	7.5	2.1	52.5	2950	3.16	7.5	YT-132S2-2	34	5-5.5	230
	12.5	3.5	50		3.96			43
	15	4.2	48		4.36			43
50IZX12.5-64F	7.5	2.1	66	2950	4.09	11	YT-160M1-2	34	5-5.5	280
	12.5	3.5	64		4.19			43
	15	4.2	62		5.19			43
65IZX22.5-10F	13.5	3.8	11.3	2950	1.12	2.2	YT-90L-2	37	4.5-5	150
	22.5	6.3	10		1.28			48
	27	7.5	9		1.32			50
65IZX25-12.5F	15	4.2	14.1	2950	1.52	3	YT-100L-2	38	4.5-5	160
	25	6.9	12.5		1.74			49
	30	8.3	11.3		1.8			51
65IZX22.5-16F	13.5	3.8	17.4	2950	1.56	3	YT-100L-2	41	4.5-5	160
	22.5	6.3	16		1.92			51
	27	7.5	14.8		2.12			50
65IZX25-20F	15	4.2	21.8	2950	2.21	4	YT-112M-2	42	4.5-5	170
	25	6.9	20		2.64			52
	30	8.3	18.5		2.97			51
65IZX22.5-25F	13.5	3.8	28	2950	2.58	5.5	YT-132S1-2	40	4.5-5	215
	22.5	6.3	25		3.07			50
	27	7.5	24		3.46			51
65IZX25-32F	15	4.2	35	2950	3.49	7.5	YT-132S2-2	41	4.5-5	225
	25	6.9	32		4.27			51
	30	8.3	30		4.72			52
65IZX22.5-40F	13.5	3.8	42.4	2950	3.63	7.5	YT-132S2-2	43	4.5-5	225
	22.5	6.3	40		4.63			53
	27	7.5	37.5		5.22			53
65IZX25-50F	15	4.2	53	2950	4.92	11	YT-160M1-2	44	4.5-5	290
	25	6.9	50		6.31			54
	30	8.3	47		7.12			54
65IZX22.5-64F	13.5	3.8	65.6	2950	7.54	15	YT-160M2-2	32	4.5-5	325
	22.5	6.3	64		8.92			44
	27	7.5	62.5		10.2			45
65IZX25-80F	15	4.2	82	2950	10.2	18.5	YT-160L-2	44	4.5-5	350
	25	6.9	80		12.1			54
	30	8.3	78		13.9			54
80IZX45-10F	27	7.5	12	2950	1.88	4	YT-112M-2	40	4.5-5	210
	45	12.5	10		2.15			40
	54	15	8.2		2.28			45
80IZX50-12.5F	30	8.3	15	2950	2.55	5.5	YT-132S1-2	48	4.5-5	230
	50	13.9	12.5		2.94			48
	60	16.7	10.3		3.12			54
80IZX45-16F	27	7.5	18	2950	2.65	5.5	YT-132S1-2	50	4.5-5	230
	45	12.5	16		3.33			59
	54	15	14		3.55			58
80IZX50-20F	30	8.3	22.5	2950	3.61	7.5	YT-132S2-2	51	4.5-5	235
	50	13.9	20		4.54			60
	60	16.7	18		4.99			59
80IZX45-25F	27	7.5	28.8	2950	4.41	7.5	YT-132S2-2	48	4.5-5	255
	45	12.5	25		5.2			59
	54	15	23.2		5.89			58
80IZX50-32F	30	8.3	36	2950	5.89	11	YT-160M1-2	51	4.5-5	310
	50	13.9	32		7.27			60
	60	16.7	29		8.04			59
80IZX45-40F	27	7.5	42.4	2950	7.09	15	YT-160M2-2	44	4.5-5	320
	45	12.5	40		8.6			57
	54	15	37.6		9.38			59
80IZX50-50F	30	8.3	53	2950	9.63	18.5	YT-160L-2	45	4.5-5	340
	50	13.9	50		11.7			58
	60	16.7	47		12.8			59
80IZX45-64F	27	7.5	67.2	2950	11.8	22	YT-180M-2	42	4.5-5	370
	45	12.5	64		15.1			52
	54	15	60		16.7			53
80IZX50-80F	30	8.3	84	2950	16	30	YT-200L-2	43	4.5-5	475
	50	13.9	80		20.6			53
	60	16.7	75		22.3			55
100IZX100-12.5F	60	16.7	14.1	2950	3.84	7.5	YT-132S2-2	60	3.5-4.5	210
	100	27.8	12.5		4.87			70
	120	33.3	10.5		5.05			68
100IZX90-16F	54	15	19.2	2950	5.05	11		56	3.5-4.5	330
	90	25	16		5.95		YT-160M1-2	66
	108	30	13.2		6.27			62
100IZX100-20F	60	16.7	24	2950	6.88	15		57	3.5-4.5	350
	100	27.8	20		8.13		YT-160M2-2	67
	120	33.3	16.5		8.56			63
100IZX90-25F	54	15	28.8	2950	7.31	15		58	3.5-4.5	370
	90	25	25		9.43		YT-160M2-2	65
	108	30	22.4		10.6			62
100IZX100-32F	60	16.7	36	2950	9.81	18.5		60	3.5-4.5	390
	100	27.8	32		13.2		YT-160L-2	66
	120	33.3	28		14.5			63
100IZX90-40F	54	15	43.2	2950	11.8	22		54	3.5-4.5	420
	90	25	40		15.3		YT-180M-2	64
	108	30	37.6		17			65
100IZX100-50F	60	16.7	54	2950	16.1	30		55	3.5-4.5	445
	100	27.8	50		21		YT-160L-2	65
	120	33.3	47		23.3			66
150IZX200-20F	120	33.3	22.5	1480	11.9	22		62	4-5	630
	200	55.6	20		15.6		YT-180L-4	70
	240	66.7	17.5		16.8			68
150IZX180-25F	108	30	2.2	1480	13.6	30		59	4-5	780
	180	50	25		18.3		YT-200L-4	67
	216	60	23.2		21			65
150IZX200-32F	120	33.3	34	1480	18.5	37		60	4-5	830
	200	55.6	32		25.6		YT-225S-4	68
	240	66.7	29		28.8			66
150IZX180-40F	108	30	44.4	1480	24.7	45		53	4-5	950
	180	50	40		30.2		YT-225M-4	65
	216	60	36.8		33.8			64
150IZX200-50F	120	33.3	55	1480	33.3	55		54	4-5	1050
	200	55.6	50		41.3		YT-250M-4	66
	240	66.7	46		46.3			65
200IZX270-12.5F	162	45	15	1480	10.9	18.5		61		790
	270	75	12.5		13.1		YT-180M-4	70	3.7-4.7
	324	90	10.3		13.6			67
200IZX300-16F	180	50	19	1480	15	22		62		810
	300	83.3	16		18.4		YT-180L-4	71	3.7-4.7
	360	100	13.2		19			66
200IZX270-20F	162	45	22.7	1480	16.2	30		62		890
	270	75	20		21		YT-200L-4	70	3.7-4.7
	324	90	17.8		23.1			68
200IZX300-25F	180	50	28	1480	21.8	37		63		950
	300	83.3	25		28.8		YT-225S-4	71	3.7-4.7
	360	100	22		31.3			69
200IZX270-32F	162	45	35.2	1480	25.9	45		60		970
	270	75	32		34.6		YT-225M-4	68	3.7-4.7
	324	90	27.8		37.2			66
200IZX300-40F	180	50	43.5	1480	35	75		61		1280
	300	83.3	40		47.4		YT-280S-4	69	3.7-4.7
	360	100	34.3		50.2			67
200IZX270-50F	162	45	55	1480	45	75		60		1530
	270	75	50		55.7		YT-280S-4	68	3.7-4.7
	324	90	46		62.5			66
200IZX300-64F	180	50	70.4	1480	62.8	110		55		1740
	300	83.3	64		78.1		YT-315S-4	67	3.7-4.7
	360	100	59		87.7			66
200IZX400-12.5F	240	66.7	14.1	1480	14.6	30		63		810
	400	111.3	12.5		18.7		YT-200L-4	73	3.5-4.5
	460	127.8	10.5		18.8			71
200IZX360-16F	216	60	17.2	1480	16.6	30		61		890
	360	100	16		22.1		YT-200L-4	71	3.5-4.5
	414	115	14		23.2			68
200IZX400-20F	240	66.7	21.5	1480	22.6	37		62		940
	400	111.3	20		30.3		YT-225S-4	72	3.5-4.5
	460	127.8	17.5		31.8			69
200IZX360-25F	216	60	29.6	1480	28.6	45		61		1080
	360	100	25		34.5		YT-225M-4	71	3.5-4.5
	414	115	22.8		38.4			68
200IZX400-32F	240	66.7	37	1480	39	75		62		1280
	400	111.3	32		48.4		YT-280S-4	72	3.5-4.5
	460	127.8	28.5		52.5			68
200IZX360-40F	216	60	44	1480	41.8	75		62		1520
	360	100	40		56.1		YT-280S-4	70	3.5-4.5
	414	115	36		62.5			65
200IZX400-50F	240	66.7	55	1480	57.1	110		63		1880
	400	111.3	50		76.8		YT-315S-4	71	3.5-4.5
	460	127.8	45		85.5			66
250IZX550-16F	330	91.7	18	1480	24.9	45		65	3-4	1170
	550	152.8	16		32		YT-225M-4	75
	630	175	13.4		32.4			71
250IZX500-20F	300	83.3	22	1480	28.5	55		63	3-4	1260
	500	138.9	20		37.3		YT-250M-4	73
	570	158.3	17.8		39.5			70
250IZX550-25F	330	91.7	27.125	1480	38.150.6	75		65	3-4	1370
	550	152.8	22		50.3		YT-280S-4	75
	630	175						71
250IZX500-32F	300	83.3	37.3	1480	48.4	75		63	3-4	1620
	500	138.9	32		59.7		YT-280S-4	73
	570	158.3	28.5		61.5			72
250IZX550-40F	330	91.7	46	1480	64.681.0	110		64	3-4	2000
	550	152.8	40		83.7		YT-315S-4	74
	630	175	35.6					73
250IZX500-50F	300	83.3	55	1480	71.4	132		63	3-4	2250
	500	138.9	50		96		YT-315M-4	71
	570	158.3	47		100.6			66
250IZX550-64F	330	91.7	68	1480	95	200		64	3-4	2500
	550	152.8	64		133.2		YT-315L1-4	74
	630	175	60		153.7			73
300IZX720-17F	430	119.7	18.3	980	33.5	55		64	4-5	2040
	720	200	17		45.2		YT-280M-6	74
	830	230.6	15		47.7			71
300IZX650-22F	390	108.3	25	980	42.2	75		63	4-5	2430
	650	180.6	22		53.4		YT-315S-6	73
	750	208.3	20		56.8			72
300IZX720-28F	430	119.7	32	980	58.6	110		64	4-5	2670
	720	200	28		74.2		YT-315L1-6	74
	830	230.6	25		77.5			73
300IZX650-35F	390	108.3	38.2	980	63.4	132		64	4-5	2890
	650	180.6	35		86.1		YT-315L2-6	72
	750	208.3	31.8		97			67
300IZX720-44F	430	119.7	48	980	86.5	160		65	4-5	3320
	720	200	46		118.3		YT-355M1-6	73
	830	230.6	40		133			68
350IZX800-22F	490	136.1	24	980	47.8	90		68	4-5	2660
	800	222.2	22		64.8		YT-315M-6	75
	930	258.3	19		67.8			72
350IZX900-27F	540	150	30	980	64.8	132		67	4-5	2780
	900	250	27		88.3		YT-315L2-6	74
	1030	286.1	24		93.6			71
350IZX1080-30F	650	180.6	33	980	84.7	160		69	4-5	3260
	1080	300	30		119.3		YT-355M1-6	74
	1240	344.4	27		126.7			72
350IZX1200-37F	720	200	41	980	114.9	220		70	4-5	3420
	1200	333.3	37		161.3		YT-355L1-6	75
	1380	383.3	34		175.1			73

注意事項：

IZX型無泄漏立式自吸泵使用說明

1) 安裝完畢，從注液口灌滿排送的介質，作首次引流，以后起動不必加注。請擰緊注液口螺帽，以防漏氣影響自吸功能。

2) 啟動前必須檢查水泵軸是否靈活，用點動檢查運轉方向是否與標示的方向是否一致。

3) 不可將進、出液管道的重量支撐在水泵的進、出液的法蘭上，應固定在支架上。

4) 排送有結晶或沉淀物產生的液體時，停機一段時間后，應從防空口排除泵腔內的引流液，防止結晶或沉淀物滯留在泵腔內，造成泵的損害。再次啟動時，參照（1）啟動。

5) 運行時，流量、揚程、吸程三項指標必須嚴格控制在所選型號規定范圍內。

故障處理：

IZX型無泄漏立式自吸泵常見故障原因及解決辦法

故障現象	可能的原因	解決辦法
電機不轉	a.電機無電源	a.檢查控制部分
電機不轉	b.電機損壞	b.更換或修復電機
水泵不出液	a.加注的引流量不足	a.加滿引流液
	b.法蘭、閥門、管路某處泄漏	b.檢查漏氣處并處理
	c.注液口或排空口漏氣	c.擰緊注液口或排空口螺帽
泵流量、揚程達不到設計要求	a.電壓低	a.與電力部門聯系
	b.電機反轉	b.更換電機接線
	c.底部濾網堵塞，過流量不足	c.清洗濾網
	d.容器，液池內液少，有氣進入管路	d.向容器，液池內加液
泵流量減少或揚程下降	a.葉輪或管路堵塞	a.清洗葉輪及管路
	b.密封環或葉輪磨損過多	b.更換損壞零件
	c.轉速不夠	c.調整到額定轉速
水泵消耗的功率過大	a.葉輪與密封環摩擦	a.消除機械摩擦
	b.流量過大	b.關小出水閘閥
	c.泵軸與電機不在同一中心線上	c.校水泵和電機的同軸度
	d.地腳螺栓松動	d.擰緊地腳螺栓

裝配拆卸：

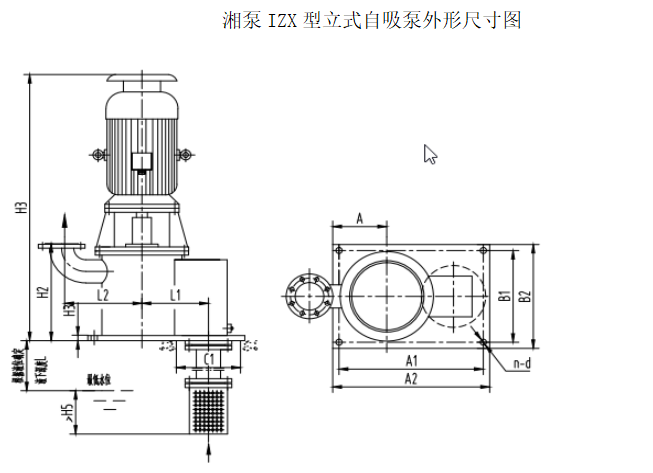

湘泵·IZX型立式自吸泵（下吸式）外形尺寸圖


?上一篇: IZL型立式自吸泵|IZL型自吸離心泵

下一篇: 沒有了

国产爆乳一区二区无码_亚洲国产国语一级毛片_国产成人女人在线视频观看_午夜精品久久精品_三级亚洲少妇综合_亚洲制服人妻综合av_高潮无遮挡高请毛片_免费国产白袜踩踏视频区_色欲天天人妻无码系列_免费ā片在线观看

国产爆乳一区二区无码_亚洲国产国语一级毛片_国产成人女人在线视频观看_午夜精品久久精品_三级亚洲少妇综合_亚洲制服人妻综合av_高潮无遮挡高请毛片_免费国产白袜踩踏视频区_色欲天天人妻无码系列_免费ā片在线观看

湖南瀟湘制泵有限公司 Hunan Xiaoxiang Pump Manufacturing Co. Ltd.
中國機械行業500強
水泵行業標準制定參與者

產品展示

Products

產品中心

IZX型立式自吸泵(下吸式)|IZX型自吸離心泵

產品概述：

型號參數：

注意事項：

故障處理：

裝配拆卸：

推薦產品：

湖南瀟湘制泵有限公司

国产爆乳一区二区无码_亚洲国产国语一级毛片_国产成人女人在线视频观看_午夜精品久久精品_三级亚洲少妇综合_亚洲制服人妻综合av_高潮无遮挡高请毛片_免费国产白袜踩踏视频区_色欲天天人妻无码系列_免费ā片在线观看

国产爆乳一区二区无码_亚洲国产国语一级毛片_国产成人女人在线视频观看_午夜精品久久精品_三级亚洲少妇综合_亚洲制服人妻综合av_高潮无遮挡高请毛片_免费国产白袜踩踏视频区_色欲天天人妻无码系列_免费ā片在线观看

湖南瀟湘制泵有限公司 Hunan Xiaoxiang Pump Manufacturing Co. Ltd. 中國機械行業500強 水泵行業標準制定參與者

產品展示

Products

產品中心

IZX型立式自吸泵(下吸式)|IZX型自吸離心泵

產品概述：

型號參數：

注意事項：

故障處理：

裝配拆卸：

推薦產品：

湖南瀟湘制泵有限公司

湖南瀟湘制泵有限公司 Hunan Xiaoxiang Pump Manufacturing Co. Ltd.
中國機械行業500強
水泵行業標準制定參與者
