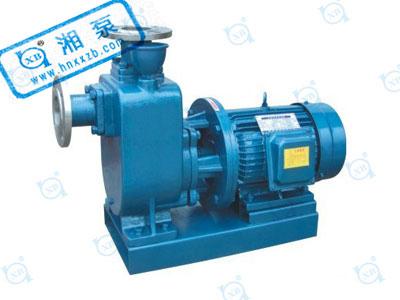

產品名稱:ZWL型自吸排污泵(直連型)
流量范圍:Q=5~800m3/h
揚程范圍:H=14~80m
輸送溫度:-20-80℃
吸入壓力:-0.08-0.3 MPa
密封形式:填料密封、機械密封
密封材質:HT200、HT250、QT600、ZG、304、316、316L、317L

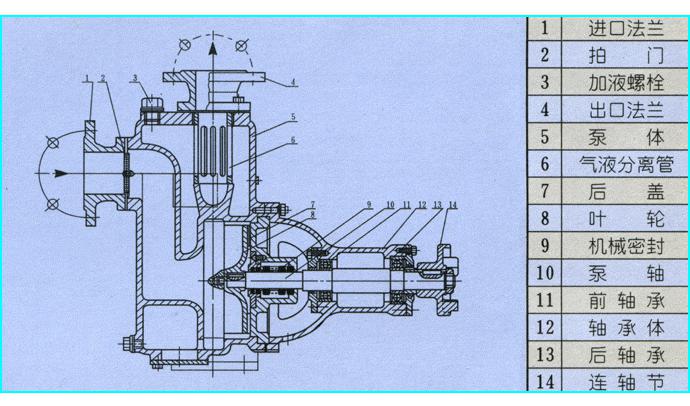

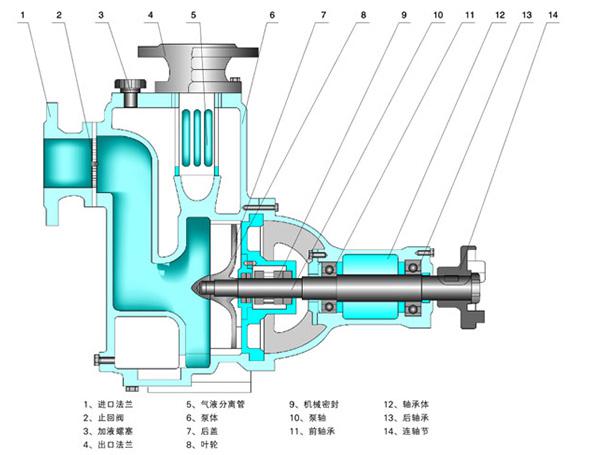

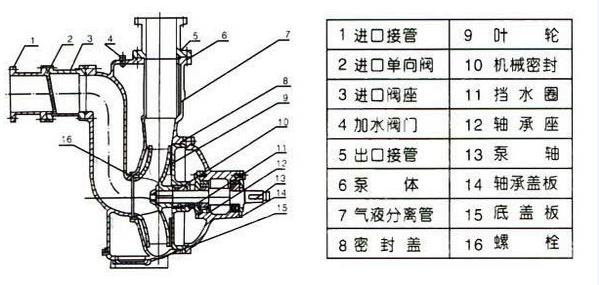

ZWL自吸排污泵結構圖

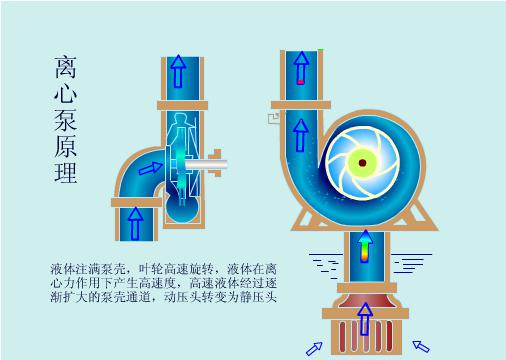

ZWL型自吸排污泵概述
ZWL型自吸排污泵是無聯軸器直連型的單級自吸離心泵,該系列自吸式無泄漏排污泵是在反復研究國內外同類技術的基礎上開發成功的一種結構新穎的產品。該泵集自吸和無泄漏排污于一體,采用軸向回流外混式,并通過泵體、葉輪流道的獨特設計,即可象一般自吸清水泵那樣不需要安裝底閥和灌引水,又可吸排含有大顆粒固體和長纖維雜質液體,可廣泛適用于市政排污工程、河塘養殖.輕工、造紙、紡織、食品、化工、電業、纖維、漿料和混合懸浮等化工介質理想的雜質泵。
ZWL型自吸排污泵產品用途
適用于城市環保、建筑、消防、化工、制藥、染料印染、釀造、電力、電鍍、造紙、石油、礦山、設備冷卻、油輪卸油等。
適用于清水、海不、水及帶有酸、堿度的化工介質液體和帶有一般糊裝的漿料(介質粘度≤100厘珀、含固量可達30%以下)。
裝上搖臂式噴頭,又可將水沖到空中后,散成細小雨滴進行噴霧,是農藥、苗圃、果園、茶園的良好機具。
可和任何型號、規格的壓濾機配套使用,將漿料送給濾機進行壓濾的理想配套泵種。
ZWL型自吸排污泵型號意義
例:50 ZW 15-30PB
50——泵進口直徑為50mm
ZW——自吸式無泄漏排污泵
L——無聯軸器,直聯型
15——額定流量(m3/h)
30——額定揚程
P——不銹鋼材質(沒標則為鑄鐵泵)
B——防爆電機(沒標則為普通電機)
ZWL型自吸排污泵使用條件
1、環境溫度≤50℃,介質溫度≤80℃特殊要求可達200℃。
2、介質PH值鑄鐵材質為6~9,不銹鋼為2~13。
3、介質重度不超過1240干克/m3
4、自吸高度不能超過規定值4.5~5.5m,吸入管長度為≤10m。
5、通過能力懸浮顆粒直徑為泵口徑的60%,纖維長度為泵口徑的5倍。

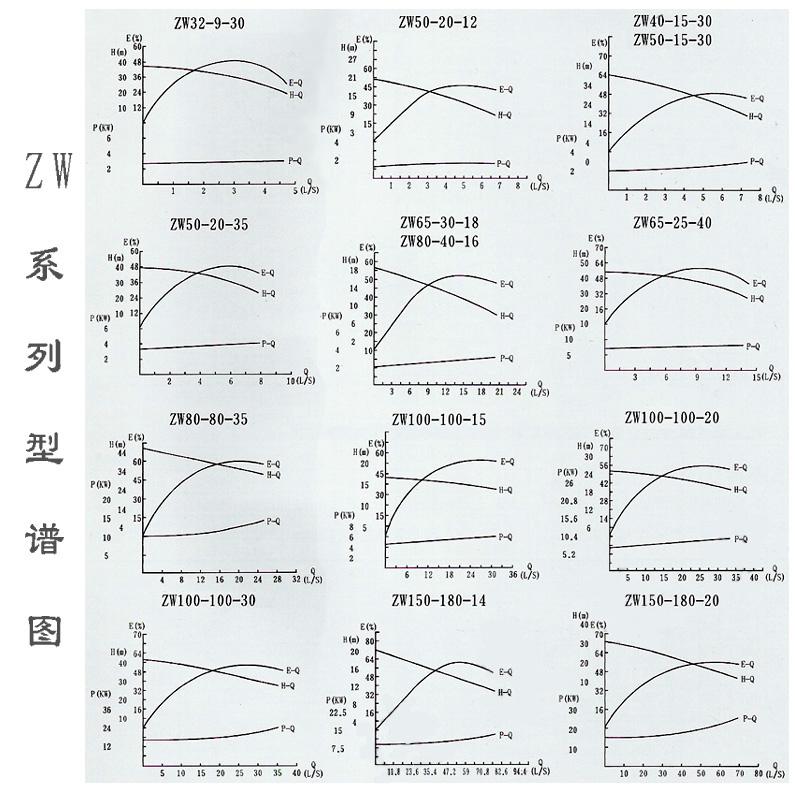

ZWL型直連式排污自吸離心泵型號參數表
ZWL型直連自吸排污離心泵型號 | 流量 | 揚程 | 功率 | 轉速 | 效率 | 汽蝕余量 | 自吸高度 | 自吸時間 | 重量 |
(m3/h) | (m) | (kw) | (r/min) | (%) | (m) | (m) | (min/5m) | (kg) | |
25ZWL8-15 | 8 | 15 | 2.2 | 2900 | 45 | 2 | 5.5 | 3 | 100 |
32ZWL5-20 | 5 | 20 | 2.2 | 2900 | 45 | 2.5 | 5.5 | 3 | 100 |
32ZWL10-20 | 10 | 20 | 2.2 | 2900 | 45 | 2.5 | 5.5 | 3 | 100 |
32ZWL9-30 | 9 | 30 | 3 | 2900 | 48 | 2.5 | 5.5 | 3 | 120 |
40ZWL10-20 | 10 | 20 | 2.2 | 2900 | 45 | 2.5 | 5.5 | 3 | 100 |
40ZWL20-15 | 20 | 15 | 2.2 | 2900 | 45 | 2.5 | 5.5 | 3 | 100 |
40ZWL15-30 | 15 | 30 | 3 | 2900 | 48 | 2.5 | 5.5 | 3 | 120 |
50ZWL10-20 | 10 | 20 | 2.2 | 2900 | 45 | 2.5 | 5.5 | 3 | 100 |
50ZWL20-12 | 20 | 12 | 2.2 | 2900 | 45 | 2.5 | 5.5 | 3 | 100 |
50ZWL15-30 | 15 | 30 | 3 | 2900 | 48 | 2.5 | 5.5 | 3 | 120 |
50ZWL20-35 | 20 | 35 | 5.5 | 2900 | 48 | 2.5 | 5.5 | 3 | 150 |
65ZWL30-18 | 30 | 18 | 4 | 1450 | 45 | 2.5 | 5.5 | 3 | 200 |
65ZWL25-30 | 25 | 30 | 5.5 | 2900 | 50 | 3 | 5.5 | 3 | 200 |
65ZWL25-40 | 25 | 40 | 7.5 | 2900 | 50 | 3 | 5.5 | 2 | 200 |
65ZWL40-25 | 40 | 25 | 7.5 | 2900 | 50 | 3 | 5.5 | 2 | 200 |
65ZWL65-25 | 65 | 25 | 11 | 2900 | 52 | 3 | 5.5 | 2 | 240 |
80ZWL40-16 | 40 | 16 | 4 | 1450 | 50 | 3 | 5 | 3 | 240 |
80ZWL40-25 | 40 | 25 | 7.5 | 2900 | 50 | 3 | 5.5 | 2 | 200 |
80ZWL25-40 | 25 | 40 | 7.5 | 2900 | 50 | 3 | 5.5 | 2 | 200 |
80ZWL65-25 | 65 | 25 | 11 | 2900 | 52 | 3 | 5.5 | 2 | 240 |
80ZWL80-35 | 80 | 35 | 15 | 2900 | 45 | 3 | 5.5 | 3 | 285 |
80ZWL50-60 | 50 | 60 | 22 | 2900 | 55 | 3 | 5 | 3 | 340 |
100ZWL100-15 | 100 | 15 | 7.5 | 1450 | 50 | 4 | 5.5 | 3 | 300 |
100ZWL80-20 | 80 | 20 | 7.5 | 1450 | 53 | 4 | 5.5 | 3 | 300 |
100ZWL100-20 | 100 | 20 | 11 | 1450 | 53 | 4 | 5.5 | 3 | 340 |
100ZWL100-30 | 100 | 30 | 22 | 2900 | 53 | 4 | 5.5 | 2 | 510 |
125ZWL120-20 | 120 | 20 | 15 | 1450 | 55 | 4.5 | 5.5 | 2 | 500 |
150ZWL180-14 | 180 | 14 | 15 | 1450 | 60 | 5 | 5.5 | 3.5 | 500 |
150ZWL180-20 | 180 | 20 | 22 | 1450 | 60 | 5 | 5 | 3 | 570 |
150ZWL180-30 | 180 | 30 | 37 | 1450 | 65 | 5 | 5 | 3 | 680 |
150ZWL180-38 | 180 | 38 | 55 | 1450 | 45 | 5 | 6 | 3.5 | 800 |
200ZWL280-14 | 280 | 14 | 22 | 1450 | 65 | 5 | 5 | 3 | 700 |
200ZWL280-28 | 280 | 28 | 55 | 1450 | 55 | 4 | 5.2 | 3 | 940 |
250ZWL420-20 | 420 | 20 | 55 | 1450 | 61 | 6 | 4.5 | 2.5 | 1150 |
300ZWL800-14 | 800 | 14 | 55 | 1450 | 65 | 6 | 4.5 | 2.5 | 1400 |
啟動前的準備與運行
1.檢查泵底座、聯軸器、軸承等連接部位的緊固件有否松動?如有松動應固緊。
2.用手轉動聯軸器是否有卡帶或異聲等現象?
3.打開泵上方的加水閥門,加入儲液不少于泵體容積的三分之二,關閉閥門。以后開機不需再灌引用水。
4.接上電機試轉一下,從電機端看,為順時針轉向。(嚴禁反轉)
5.開機工作,觀察泵運行是否正常?若有異?,F象,應找出原因,加以排除。
常見故障 | 原因 | 解決方法 |
水泵不出水 | 1、啟動前注入泵內的誰不夠(當使用真空泵時,則抽真空不夠)。 | 1、注水注水淹沒葉輪,應充滿泵腔。 |
流量不足或者不出水 | 1、水流道被堵塞。 2、葉輪和密封環之間的間隙泄露太大。 3、轉速未達到規定值。 | 1、依次檢查進出水流道是否暢通,排除堵塞物。 2、檢修或更換葉輪和密封環。 3、檢查電壓是否過低,檢查電機是否損壞,檢修電機和調整電壓。 |
水泵消耗功率過大,電機電流超過額定值 | 1、填料壓得過緊。 5、水泵內間隙過大,泵效率降低。 | 1、調松填料。 |
水泵響聲異常和振動 | 1、發生了汽蝕。 | 1、降低水泵安裝高度,簡化進水管路,減少管路損失。 |
軸承過熱 | 1、潤滑不良。 | 1、加油(檢查油環,使之旋轉)。 |

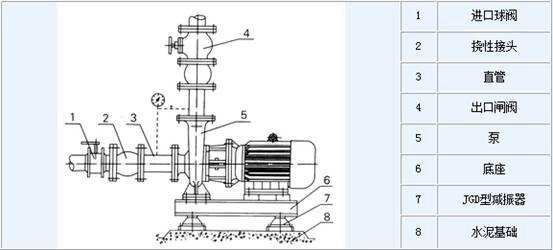

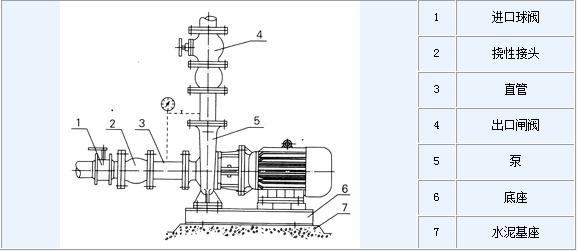

安裝方式
1.剛性安裝
說明:7.5KW以下水泵可配隔振墊直接安裝在基礎上。
11KW以上時,隔振器與基礎可鉆膨脹螺栓相聯。
2.柔性安裝
