                        產品分類: 潛水泵
產品名稱:QY型潛水泵
流量范圍:Q=10~4500m3/h
揚程范圍:H=5~45m
輸送溫度:4-60℃ (高于40℃時請申明)
吸入壓力:0-0.08MPa
密封形式:填料密封、機械密封
密封材質:HT200、HT250、QT600、ZG、304、316、316L、317L



QY型油浸式潛水泵概述:
QY型潛水泵(油浸式潛水泵)是水泵和三相異步電動機合成一體的電力排灌設備。具有可靠的防水密封性能,體積小、重量輕、不需泵房,不需灌引水,使用維護和管理均為方便。
QY型油浸式潛水泵產品用途:
QY型油浸式潛水泵是廣大農戶、工礦企業廣泛使用的電力排灌設備。用于農業排灌、園林聲噴灌、噴泉供水、井水提水、水塔送水、城建、工礦企業用水等場合的給水與排水。
QY型油浸式潛水泵產品特點:
泵電一體、結構緊湊;
無需引水、使用簡便;
雙端密封、電器保護;
設計合理、性能優良;
軸承潤滑條件好,噪音小、壽命長;
整體機械密封,經久耐用,安全可靠。
QY型油浸式潛水泵型號意義:
型號:80QY40-38-7.5
40——流量:40 m3/h
38——揚程:38 m
7.5——配帶功率:7.5 kW
QY——油浸式潛水泵
QY型油浸式潛水泵型號參數:
QY油浸式潛水泵型號  | 泵級數  | 電機級數  | 流量  | 揚程  | 電機功率  | 轉速  | 配套管徑  |
QY100-3-1.5  | 1  | 2  | 100  | 3  | 1.5  | 2,860  | 153  |
QY65-5-1.5  | 1  | 2  | 65  | 5  | 1.5  | 2,860  | 102  |
QY40-8-1.5  | 1  | 2  | 40  | 8  | 1.5  | 2,860  | 76  |
QY25-12-1.5  | 1  | 2  | 25  | 12  | 1.5  | 2,860  | 64  |
QY15-18-1.5  | 1  | 2  | 15  | 18  | 1.5  | 2,860  | 51  |
QY10-25-1.5  | 1  | 2  | 10  | 25  | 1.5  | 2,860  | 51  |
QY6-40/2-1.5  | 2  | 2  | 6  | 40  | 1.5  | 2,860  | 38  |
QY3-60/3-1.5  | 3  | 2  | 3  | 60  | 1.5  | 2,860  | 25  |
QY100-4-2.2  | 1  | 2  | 100  | 4  | 2.2  | 2,860  | 102/153  |
QY65-7-2.2  | 1  | 2  | 65  | 7  | 2.2  | 2,860  | 102  |
QY40-11-2.2  | 1  | 2  | 40  | 11  | 2.2  | 2,860  | 76  |
QY25-17-2.2  | 1  | 2  | 25  | 17  | 2.2  | 2,860  | 64  |
QY15-26-2.2  | 1  | 2  | 15  | 26  | 2.2  | 2,860  | 51  |
QY10-35-2.2  | 1  | 2  | 10  | 35  | 2.2  | 2,860  | 51  |
QY6-50/2-2.2  | 2  | 2  | 6  | 50  | 2.2  | 2,860  | 38  |
QY3-80/4-2.2  | 4  | 2  | 3  | 80  | 2.2  | 2,860  | 25  |
QY160-4-3  | 1  | 2  | 160  | 4  | 3  | 2,860  | 153  |
QY100-6-3  | 1  | 2  | 100  | 6  | 3  | 2,860  | 102/153  |
QY65-10-3  | 1  | 2  | 65  | 10  | 3  | 2,860  | 102  |
QY40-16-3  | 1  | 2  | 40  | 16  | 3  | 2,860  | 76  |
QY25-26-3  | 1  | 2  | 25  | 26  | 3  | 2,860  | 64  |
QY 20-30-3  | 1  | 2  | 20  | 30  | 3  | 2,860  | 64  |
QY 15-36-3  | 1  | 2  | 15  | 36  | 3  | 2,860  | 51  |
QY 10-50/2-3  | 2  | 2  | 10  | 50  | 3  | 2,860  | 38  |
QY 8-60/2-3  | 2  | 2  | 8  | 60  | 3  | 2,860  | 38  |
QY 6-70/3-3  | 3  | 2  | 6  | 70  | 3  | 2,860  | 38  |
QY 250-3.5-4  | 1  | 2  | 250  | 3.5  | 4  | 2,860  | 153/204  |
QY 160-6-4  | 1  | 160  | 6  | 4  | 2,860  | 153  | |
QY 100-9-4  | 1  | 2  | 100  | 9  | 4  | 2,860  | 102/153  |
QY 65-14-4  | 1  | 2  | 65  | 14  | 4  | 2,860  | 102  |
QY 40-21-4  | 1  | 2  | 40  | 21  | 4  | 2,860  | 76  |
QY 25-32-4  | 1  | 2  | 25  | 32  | 4  | 2,860  | 64  |
QY 20-40/2-4  | 2  | 2  | 20  | 40  | 4  | 2,860  | 64  |
QY 15-46/2-4  | 2  | 2  | 15  | 46  | 4  | 2,860  | 51  |
QY 10-60/2-4  | 2  | 2  | 10  | 60  | 4  | 2,860  | 51  |
QY 10-72/2-4  | 4  | 2  | 10  | 72  | 4  | 2,860  | 51  |
QY 6-90/4-4  | 4  | 2  | 6  | 90  | 4  | 2,860  | 38  |
QY 250-5-5.5  | 1  | 2  | 250  | 5  | 5.5  | 2,860  | 153/204  |
QY 160-8-5.5  | 1  | 2  | 160  | 8  | 5.5  | 2,860  | 153  |
QY 100-12-5.5  | 1  | 2  | 100  | 12  | 5.5  | 2,860  | 102  |
QY 65-20-5.5  | 1  | 2  | 65  | 20  | 5.5  | 2,860  | 102  |
QY40-28-5.5  | 1  | 2  | 40  | 28  | 5.5  | 2,860  | 76  |
QY25-40-5.5  | 1  | 2  | 25  | 40  | 5.5  | 2,860  | 64  |
QY18-63/3-5.5  | 3  | 2  | 18  | 63  | 5.5  | 2,860  | 64  |
QY10-83/3-5.5  | 3  | 2  | 10  | 83  | 5.5  | 2,860  | 51  |
QY250-6-6.5  | 1  | 2  | 250  | 6  | 6.5  | 2,860  | 153/204  |
QY160-10-6.5  | 1  | 2  | 160  | 10  | 6.5  | 2,860  | 153  |
QY100-15-6.5  | 1  | 2  | 100  | 15  | 6.5  | 2,860  | 102  |
QY65-23-6.5  | 1  | 2  | 65  | 23  | 6.5  | 2,860  | 102  |
QY40-33-6.5  | 1  | 2  | 40  | 33  | 6.5  | 2,860  | 76  |
QY25-50/2-6.5  | 2  | 2  | 25  | 50  | 6.5  | 2,860  | 64  |
QY18-74/4-6.5  | 4  | 2  | 18  | 74  | 6.5  | 2,860  | 64  |
QY10-96/4-6.5  | 4  | 2  | 10  | 98  | 6.5  | 2,860  | 51  |
QY250-7-7.5  | 1  | 2  | 250  | 7  | 7.5  | 2,860  | 153/204  |
QY200-9.5-7.5  | 1  | 2  | 200  | 9.5  | 7.5  | 2,860  | 153  |
QY160-12-7.5  | 1  | 2  | 160  | 12  | 7.5  | 2,860  | 153  |
QY100-17-7.5  | 1  | 2  | 100  | 17  | 7.5  | 2,860  | 102  |
QY 65-25-7.5  | 1  | 2  | 65  | 27  | 7.5  | 2,860  | 102  |
QY40-38-7.5  | 1  | 2  | 40  | 38  | 7.5  | 2,860  | 76  |
QY25-60/2-7.5  | 2  | 2  | 25  | 60  | 7.5  | 2,860  | 64  |
QY18-84/4-7.5  | 4  | 2  | 18  | 84  | 7.5  | 2,860  | 64  |
QY10-110/4-7.5  | 4  | 2  | 10  | 110  | 7.5  | 2,860  | 51  |
QY350-5.5-9.2  | 1  | 2  | 350  | 5.5  | 9.2  | 2,860  | 204  |
QY250-9-9.2  | 1  | 2  | 250  | 9  | 9.2  | 2,860  | 153/204  |
QY200-11.5-9.2  | 1  | 2  | 200  | 11.5  | 9.2  | 2,860  | 153  |
QY160-14-9.2  | 1  | 2  | 160  | 14  | 9.2  | 2,860  | 153  |
QY100-20-9.2  | 1  | 2  | 100  | 20  | 9.2  | 2,860  | 102  |
QY65-35/2-9.2  | 2  | 2  | 65  | 35  | 9.2  | 2,860  | 102  |
QY40-48/2-9.2  | 2  | 2  | 40  | 48  | 9.2  | 2,860  | 76  |
QY25-90/3-11  | 2  | 2  | 25  | 76  | 9.2  | 2,860  | 64  |
QY18-106/5-9.2  | 5  | 2  | 18  | 106  | 9.2  | 2,860  | 64  |
QY10-138/5-9.2  | 5  | 2  | 10  | 138  | 9.2  | 2,860  | 51  |
QY25-76/2-9.2  | 3  | 2  | 25  | 90  | 9.2  | 2,860  | 64  |
QY18-126/6-11  | 6  | 2  | 18  | 126  | 1.1  | 2,860  | 64  |
QY15-140/4-11  | 4  | 2  | 15  | 140  | 1.1  | 2,860  | 51  |
QY10-165/6-11  | 6  | 2  | 10  | 165  | 1.1  | 2,860  | 51  |
QY25-90/3-11  | 3  | 2  | 25  | 90  | 11  | 2,860  | 64  |
QY18-126/6-11  | 6  | 2  | 18  | 126  | 11  | 2,860  | 64  |
QY15-140/4-11  | 4  | 2  | 15  | 140  | 11  | 2,860  | 51  |
QY10-165/6-11  | 6  | 2  | 10  | 165  | 11  | 2,860  | 51  |
QY400-7.5-13  | 1  | 2  | 400  | 7.5  | 13  | 2,860  | 204  |
QY250-12-13  | 1  | 2  | 250  | 12  | 13  | 2,860  | 153  |
QY160-20-13  | 1  | 2  | 160  | 20  | 13  | 2,860  | 153  |
QY100-30-13  | 1  | 2  | 100  | 30  | 13  | 2,860  | 102  |
QY65-52/3-13  | 3  | 2  | 65  | 52  | 13  | 2,860  | 102  |
QY40-73/3-13  | 3  | 2  | 40  | 73  | 13  | 2,860  | 76  |
QY25-105/4-13  | 4  | 2  | 25  | 105  | 13  | 2,860  | 64  |
QY18-148/7-13  | 7  | 2  | 18  | 148  | 13  | 2,860  | 64  |
QY15-158/7-13  | 7  | 2  | 15  | 158  | 13  | 2,860  | 51  |
QY10-192/7-13  | 7  | 2  | 10  | 192  | 13  | 2,860  | 51  |
QY1200-3-15/4P  | 1  | 4  | 1,200  | 3  | 15  | 1,460  | 350  |
QY800-5-15/4P  | 1  | 4  | 800  | 5  | 15  | 1,460  | 300  |
QY500-8-15/4P  | 1  | 4  | 500  | 18  | 15  | 1,460  | 250  |
QY400-9-15  | 1  | 2  | 400  | 9  | 15  | 2,860  | 204  |
QY300-12.5-15/4P  | 1  | 4  | 300  | 12.5  | 15  | 1,460  | 200  |
QY250-14-15  | 1  | 2  | 250  | 14  | 15  | 2,860  | 153  |
QY200-17-15/4P  | 1  | 4  | 200  | 17  | 15  | 1,460  | 153  |
QY160-23-15  | 1  | 2  | 160  | 23  | 15  | 2,860  | 153  |
QY125-30-15/4P  | 1  | 4  | 125  | 30  | 15  | 1,460  | 102  |
QY100-36-15  | 1  | 2  | 100  | 36  | 15  | 2,860  | 102  |
QY 65-60/3-15  | 3  | 2  | 65  | 60  | 15  | 2,860  | 102  |
QY50-68/3-15/4P  | 3  | 4  | 50  | 68  | 15  | 1,460  | 76  |
QY40-84/3-15  | 3  | 2  | 40  | 84  | 15  | 2,860  | 76  |
QY25-120/4-15  | 4  | 2  | 25  | 120  | 15  | 2,860  | 64  |
泵使用方法及注意事項:
1. 泵使用前應仔細檢查電纜有否損壞,緊固件是否松動或脫落,泵在運輸、存放、安裝過程中有無變形或損壞。
2. 用500V兆歐表測量電泵電動機相同和相對地間絕緣電阻,其值應不低于2兆歐,否則應對電機定子繞組進行干燥處理,干燥處理的溫度不允許超過120℃。
3. 該系列排污泵的安裝有固定式和移動式兩種。當采用固定式自動安裝時,應將鏈索分別穿進(偏離泵出水口,其連線應平行于泵出水口的)兩個吊環螺釘或起吊板中上下起吊電泵。均勻緩慢地沿著導軌下滑,直到自動耦合到位。當采用移動式安裝時,先將軟管套好,用鏈索穿進兩個吊環上下起吊電泵,注意切不能將電纜當作繩索使用,以免發生危險。
4. 泵接通后的旋轉方向從進水口看為逆時針轉動,如果電泵反轉,只需將電纜線中的任何二根線對調一下接線位置即可。
5. 電泵的機殼地線必須嚴格按有關規程接妥,為了保證使用時人身安全,在電泵運行時,嚴禁在附近安裝、人下水作業~或移動,以防萬一電泵漏電而發生意外事故。
6. 電泵在無特殊情況必須配備全自動水泵控制柜,切勿直接掛電網或使用閘刀開關來接通電源,確保電泵正常運行。
7. 不得將電泵長期處于低揚程狀態下運行(一般使用揚程不得低于額定揚程的60%),最好能控制在建議使用揚程范圍以?xún)?,以防電泵因超載而燒壞電機。
8. 無自循環冷卻裝置的泵嚴禁整體露出水面長期運行,以防電泵過熱損壞。
安裝系統說明:
1. 自動耦合裝置系統
適用于長期固定的使用場合,具有安裝快捷,檢查、維修方便等優點。該系統使用特制的底座,固定在污水坑的底部,與出水管連結好,在池頂安裝好配套的支承塊,用導桿使二者相連,水泵與特定支架連結好,沿導桿下滑到達底座,與其自動耦合、密封、密封,而提升時則自動脫落。
2. 移動式安裝系統
它以支架支承,接上出水軟管即可工作,這種方式主要應用于救急或維修施式的需要。
維護保養:
1. 電泵應有專人管理與使用,井定期檢查電泵繞組與機殼之間的絕緣電阻是否正常。
2. 每次使用特別是用于較稠較粘的漿液后,應將電泵放入清水中運轉數分鐘,防止泵內留下沉積物,保證電泵的清潔。
3. 電泵如長時間不用時應將電泵從水中取出,不要長期浸泡在水中,以減少電機定子繞組受潮的機會(huì ),增加電泵的使用壽命。
4. 在常規狀態下泵每使用300-500小時后應加注或更換油室中機油(10-?30號機油)使機械密封保持良好的潤滑狀態,提高機械密封的使用壽命。

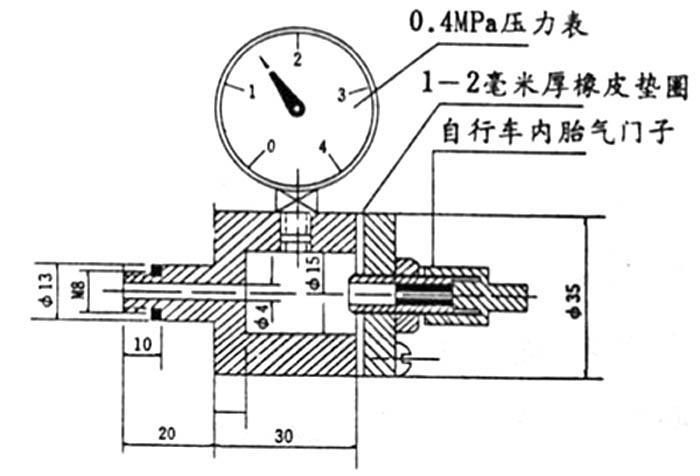

5. 電泵拆卸、維修后,機殼組件必須經0.2MPa氣密試驗檢查,以確保電機密封可靠。
6. 葉輪和泵體之間的密封環具有密封功能,如密封損壞將直接影響到泵的性能,必要時應更換。
QY型油浸式潛水泵故障現象  | QY型油浸式潛水泵原因分析  | QY型油浸式潛水泵排除方法  |
流量不足或不出水  | 1. 葉輪旋轉錯誤 2. 閥門是否打開和完好 3. 管道葉輪被堵 4. 轉速過低 5. 揚程過高 6. 抽送介質密度較大 7. 介質粘度較高 8. 密封圈損壞(口環處)  | 1. 調整葉輪旋轉方向 2. 檢查、維修、排除 3. 清理雜物 4. 檢查電器設備及電路 5. 改泵或降低揚程 6. 用水沖稀降低濃度 7. 降低粘度 8. 更換  |
運行不穩定  | 1. 葉輪不平衡 2. 軸承損壞  | 1. 送制造廠調換或校正 2. 更換  |
泵不能啟動  | 1. 缺相 2. 葉輪卡住 3. 繞組、接頭或電纜斷路 4. 定子繞組燒壞 5. 電器控制發生故障  | 1. 檢查線路進行修復 2. 排除雜物 3. 用歐姆表檢查修復 4. 修理、更換繞組 5. 修理或調換  |
電流過大  | 1. 工作電壓低 2. 管道、葉輪被堵 3. 抽送液體的高度或粘度較高 4. 使用揚程過低  | 1. 調整工作電壓 2. 清理管道、葉輪堵物 3. 改變密度或粘度 4. 減少流量,提高揚程  |
絕緣電組低  | 1. 屯纜線電源接線端滲漏 2. 電纜線破損 3. 機械密封磨損產生泄漏 4. 各0形密封圈失效 5. 一機殼被介質腐蝕漏水  | 1. 擰緊壓緊嫘母 2. 更換 3. 更換 4. 更換 5. 修補  |
