FY型液下泵結構圖

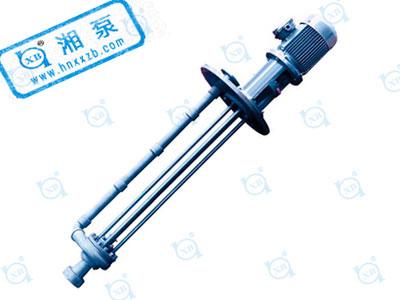

一、FY系列耐腐蝕不銹鋼液下泵產品介紹：
       FY系列液下泵是本單位在傳統耐腐蝕液下泵基礎上，融合瑞士蘇爾壽公司同類產品的先進技術，經改進設計而生產的新型泵；該泵取消了其他液下泵普遍采用的機械密封和選用了獨特結構的葉輪，使泵高效節能、無泄漏、壽命特長，從而廣泛應用于石油、化工、制藥、造紙、冶金、污水處理等行業。

二、FY型不銹鋼液下泵產品特點：
1．泵為立式液下泵，外形美觀，直接安裝在被輸送介質的儲存器上，無額外占地面積，從而降低了基建投入。
2．取消了機械密封，解決了其他塑料液下泵因機械密封容易磨損而須經常維修的煩惱，節約了泵的運行成本，提高了工作效率。
3．采用了獨特的離心式雙平衡葉輪，供輸送不含固體顆粒等清潔的介質，振動噪音特低，效率高；采用開式雙平衡葉輪，供輸送不清潔帶有固體顆粒及短纖維的液體，運行平穩、不堵塞。

三、FY型液下排污泵使用條件

      1.被輸送的介質溫度我-20-140℃；

      2.鑄鐵材質的泵，介質PH值在5-9范圍內；

      3.采用開式葉輪的泵，被輸送液體中含有固體顆粒直徑不超過泵吸入口的30%為宜。

四、FY型液下泵型號意義

      例如：50FYB-25AK

      50——泵吸入口徑

      FY——液下泵

      B——不銹鋼

      25——泵設計揚程為25（m）

      A——葉輪經第一次切割

      K——葉輪采用開式

FY型液下泵型號參數：

FY型液下泵型號	出口直徑   （mm）	流量Q		揚程   （m）	轉速  （r/min）	功率（KW）
		（m3/h）	(L/s)			軸功率	電機   功率KW
25FY-16	25	3.6	1	16	2900	0.713	1.5
25FY-16A	25	3.27	0.91	13	2900	0.713	1.5
25FY-25	25	3.6	1	25	2900	1.16	2.2
25FY-25A	25	3.27	0.91	20	2900	1.16	2.2
25FY-41	25	3.6	1	41	2900	2.51	4
25FY-41A	25	3.27	0.91	33	2900	2.51	3
40FY-16	32	7.2	2	16	2900	0.78	2.2
40FY-16A	32	6.55	1.82	13	2900	0.78	1.5
40FY-26	32	7.2	2	26	2900	1.45	3
40FY-26A	32	6.55	1.82	21	2900	1.45	3
40FY-40	32	7.2	2	40	2900	2.53	5.5
40FY-40A	32	6.55	1.82	32	2900	2.53	5.5
50FY-16	40	14.4	4	16	2900	1.18	3
50FY-16A	40	13.1	3.64	13	2900	1.18	3
50FY-25	40	14.4	4	25	2900	1.96	4
50FY-25A	40	13.1	3.64	20	2900	1.96	3
50FY-40	40	14.4	4	40	2900	3.73	7.5
50FY-40A	40	13.1	3.61	33	2900	3.73	5.5
65FY-16	50	28.8	8	16	2900	2.16	4
65FY-16A	50	26.2	7.28	13	2900	2.16	3
65FY-25	50	28.8	8	25	2900	3.56	5.5
65FY-25A	50	26.2	7.28	21	2900	3.56	5.5
65FY-40	50	28.8	8	40	2900	6.04	11
65FY-40A	50	26.2	7.28	33	2900	6.04	11
80FY-15	65	54	15	15	2900	3.34	7.5
80FY-15A	65	49.1	13.65	12	2900	3.34	7.5
80FY-24	65	54	15	24	2900	5.43	11
80FY-24A	65	49.1	13.65	20	2900	5.43	11
80FY-38	65	54	15	38	2900	9.64	18.5
80FY-38A	65	49.1	13.65	31	2900	9.64	15
100FY-23	80	100.8	28	23	2900	9.25	18.5
100FY-23A	80	91.8	25.5	18	2900	9.25	15
100FY-37	80	100.8	28	37	2900	14.73	22
100FY-37A	80	91.8	25.5	31	2900	14.73	22

聯系方式


湘泵 ? 湖南瀟湘制泵有限公司

全國咨詢熱線：400-992-1266

傳真：0731-85540558

郵箱：[email protected]

地址：湖南省湘潭縣花石鎮

1、泵組裝后，盤動聯軸器，看是否轉動靈活。檢查是否有金屬磨擦聲，各部件螺姆是否旋緊。

2、檢查泵軸和電機軸的同心度,上下聯軸器外圓左右差數不得超過0.1mm,聯軸器端面間隙保持1-2.5mm。

3、泵的吸入口到容器底部之間距離為吸入口徑的2~3 倍。泵體與器壁距離應大于口徑的2 .5倍。

4、泵的出液管路,應另設支架支攛，其重量不允許支撐在泵上。

5、檢查電機的旋轉方向，使泵的旋轉方向符合指示方向。

6、關閉出口管路上的閘閥，接通冷卻水管。

7、起動電機,慢慢開啟出口管閑閥到痛要的位置,投入正常運轉。

8、經常檢查泵和電機的情況.軸承溫升不應超過75℃，軸承盒內應加足夠黃油。

1、如更換或檢查葉輪,可關閉出口閥門，卸去法蘭連接螺栓和底板連接螺栓，用起重工具將泵吊出容器。

2、將底板垂直在固定的支架上,卸去泵體的所有螺栓，取出泵蓋和葉輪螺母，用雙錘輕擊泵體，即可卸下葉輪。

3、更換滾動軸承則底板不動，只要卸去電機及相應支架，卸去泵聯軸器、31蓋、圓嫘母，取出軸承體,

4、裝配與拆卸的次序相反，注意軸上配件的同心度。



FY系列液下泵安裝、使用、維修：

1、泵組裝后，盤動聯軸器，看是否轉動靈活。檢查是否有金屬磨擦聲，各部件螺姆是否旋緊。

2、檢查泵軸和電機軸的同心度,上下聯軸器外圓左右差數不得超過0.1mm,聯軸器端面間隙保持1-2.5mm。

3、泵的吸入口到容器底部之間距離為吸入口徑的2~3 倍。泵體與器壁距離應大于口徑的2 .5倍。

4、泵的出液管路,應另設支架支攛，其重量不允許支撐在泵上。

5、檢查電機的旋轉方向，使泵的旋轉方向符合指示方向。

6、關閉出口管路上的閘閥，接通冷卻水管。

7、起動電機,慢慢開啟出口管閑閥到痛要的位置,投入正常運轉。

8、經常檢查泵和電機的情況.軸承溫升不應超過75℃，軸承盒內應加足夠黃油。
