                        產品分類: 農用水泵

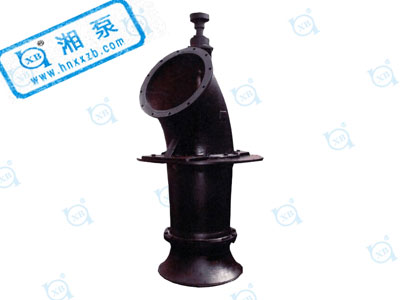

產品名稱:HD型導葉式混流泵
流量范圍:Q=900~43200m3/h
揚程范圍:H=3~32m
輸送溫度:≤50℃
吸入壓力:小于0.6MPa
密封形式:填料密封、機械密封
密封材質:HT200、HT250、QT600、ZG、304、316、316L、317L


HD型混流泵產品概況:
HD(S)型泵為大中型單級單吸立軸導葉式混流泵
HD(S)大中型單級單吸立軸導葉式混流泵用途及適用范圍:
HD(S)型混流泵可供大中型農田水利設施排灌之用,也可適用于工礦船塢、海產養殖、城市建設、電站排水、電廠給排水、電廠循環水輸送。
本泵具有很寬的高效區,及汽蝕性能好的特點,特別適用于水位變化較大及揚程較高的場合使用。
輸送介質一般為常溫清水,也可用于物理、化學性質類似于水的液體,被吸送液體溫度一般不高于50℃。
輸送介質為海水時在訂貨時應說明。

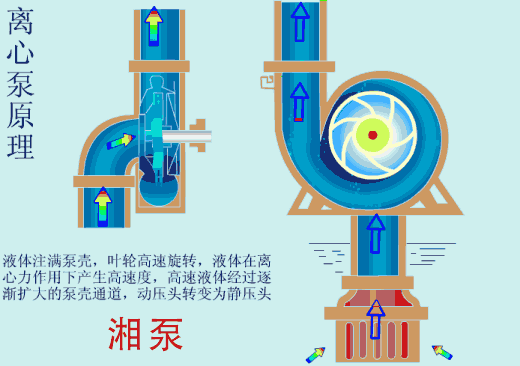

HD型混流泵主要結構及特點:
1 HD型泵結構:
1.1 HD型泵均采用立軸式結構,配用立式電動機。它由水泵部分和傳動部分組成,兩者通過剛性聯軸器連接成一個整體。
1.2 HD型泵,可分為固定式、半調節式兩種:半調式混流泵,葉片可以調節角度。固定式葉輪,葉片與葉輪鑄成一體,葉片角度不能調節。
1.3 水泵部分結構一般白喇叭管、葉輪外殼、葉輪(轉子體)、導葉體、直管、彎管、主軸、水潤滑軸承等組成,橡膠軸承只承受經向力,葉輪產生的軸向力由傳動部分的軸承承受或由電機承受。
1.4 泵的轉向,從吸入口處看,為逆時針?lè )较蛐D。
1.5 傳動部分結構一般由電機座、油箱、推力頭、徑向軸承、推力軸承組件、傳動軸等組成,電機通過彈性柱銷聯軸器與傳動軸聯接。大型泵無傳動部分,水泵直接與電機直聯。
1.6 泵的支承,泵的本體重量(除去傳動部分)由支承泵體的基礎承受,泵的傳動部分、傳動裝置、電機以及軸向力一概由傳動樓面基礎承受。水泵層分兩種結構形式:干式和濕式結構。
2 HDS型泵結構及特點:
2.1 HDS型泵采用立式單基礎結構型式,水泵出口在基礎之上。
2.2 泵軸之間通過分半式夾殼聯軸器聯接,電機與泵聯軸器采用剛性聯接,水泵軸向力一般由電機承受,轉子軸向間隙由電機聯軸器及水泵聯軸器之間的調整螺母來調整。
2.3 采用圓盤干式結構。
注意:傳動部件不得露天擺放,以防灰塵及水汽侵入軸承
HD型混流泵型號  | 流量 Q (m3/S)  | 揚程 H (m)  | 轉速 n (r/min)  | 功率(Kw)  | 效率 η (%)  | 葉輪 直徑 (mm)  | 汽蝕余量 (NPSH)r (m)  | 軸向 水推力 (t)  | 出水 口徑 (mm)  | |
軸功率  | 配用功率  | |||||||||
350HD(S)-28  | 0.25  | 31.3  | 1480  | 107  | 132  | 72  | 340  | 7.9  | 1.7  | 350  |
0.35  | 28.2  | 115  | 84  | |||||||
0.40  | 24.4  | 120  | 80  | |||||||
350HD(S)-19  | 0.25  | 21.5  | 1480  | 71  | 90  | 74  | 358  | 7.9  | 1.1  | 350  |
0.33  | 19.2  | 73  | 85  | |||||||
0.40  | 14.4  | 71  | 80  | |||||||
1350HD(S)-15  | 0.25  | 20.0  | 1480  | 65  | 75  | 75  | 348  | 7.8  | 0.9  | 350  |
0.35  | 14.7  | 61  | 83  | |||||||
0.40  | 10.2  | 51  | 79  | |||||||
350HD(S)-11(0°)  | 0.40  | 14.0  | 1480  | 69  | 90  | 80  | 380  | 9.8  | 1.2  | 350  |
0.45  | 12.0  | 63  | 84  | |||||||
0.50  | 9.5  | 58  | 80  | |||||||
350HD(S)-11(-2°)  | 0.37  | 13.5  | 1480  | 61  | 75  | 80  | 380  | 9.4  | 1.1  | 350  |
0.42  | 11.0  | 54  | 84  | |||||||
0.47  | 9.0  | 55  | 88  | |||||||
350HD(S)-11(-4°)  | 0.34  | 12.5  | 1480  | 52 50 43  | 75  | 80  | 380  | 8.9  | 1.0  | 350  |
0.39  | 11.0  | 84  | ||||||||
0.44  | 8.0  | 80  | ||||||||
350HD(S)-11(-6°)  | 0.31  | 12.0  | 1480  | 46  | 55  | 80  | 380  | 8.5  | 1.0  | 350  |
0.36  | 10.0  | 42  | 84  | |||||||
0.41  | 7.5  | 38  | 80  | |||||||
350HD(S)-11(-8°)  | 0.29  | 11.0  | 1480  | 39  | 45  | 80  | 380  | 7.2  | 0.95  | 350  |
0.33  | 9.0  | 35  | 84  | |||||||
0.37  | 6.5  | 30  | 80  | |||||||
350HD(S)-10(+2°)  | 0.41  | 13.2  | 1480  | 67  | 75  | 79  | 386  | 9.6  | 1.1  | 350  |
0.48  | 10.8  | 60  | 84  | |||||||
0.53  | 8.4  | 55  | 79  | |||||||
350HD(S)-10(0°)  | 0.37  | 12.8  | 1480  | 59  | 75  | 79  | 386  | 9.0  | 1.1  | 350  |
0.43  | 10.2  | 51  | 84  | |||||||
0.48  | 7.5  | 45  | 79  | |||||||
350HD(S)-10(-2°)  | 0.33  | 12.0  | 1480  | 49  | 55  | 79  | 386  | 8.4  | 1.0  | 350  |
0.39  | 9.5  | 43  | 84  | |||||||
0.44  | 6.8  | 37  | 79  | |||||||
350HD(S)-10(-4°)  | 0.32  | 11.4  | 1480  | 45  | 45  | 79  | 386  | 7.7  | 1.0  | 350  |
0.34  | 9.2  | 36  | 84  | |||||||
0.39  | 6.4  | 41  | 79  | |||||||
350HD(S)-10(-6°)  | 0.26  | 10.4  | 1480  | 34  | 37  | 79  | 386  | 7.1  | 0.9  | 350  |
0.30  | 8.5  | 30  | 84  | |||||||
0.34  | 6.0  | 25  | 79  | |||||||
500HD(S)-15  | 0.50  | 19.7  | 980  | 129  | 155  | 75  | 510  | 7.5  | 2.1  | 500  |
0.73  | 15.0  | 126  | 85  | |||||||
0.90  | 7.0  | 82  | 75  | |||||||
500HD(S)-27  | 0.50  | 30.0  | 980  | 201  | 280  | 73  | 500  | 7.3  | 3.7  | 500  |
0.70  | 27.3  | 230  | 85  | |||||||
0.80  | 25.0  | 226  | 83  | |||||||
500HD(S)-21  | 0.50  | 25.8  | 980  | 173  | 215  | 73  | 525  | 7.3  | 2.9  | 500  |
0.70  | 20.5  | 165  | 85  | |||||||
0.90  | 14.0  | 165  | 75  | |||||||
500HD(S)-13.5  | 0.50  | 18.0  | 980  | 118  | 132  | 75  | 505  | 7.2  | 2.0  | 500  |
0.70  | 14.2  | 117  | 83  | |||||||
0.90  | 5.4  | 64  | 75  | |||||||
500HD(S)-10(0°)  | 0.72  | 12.5  | 980  | 109  | 132  | 81  | 530  | 8.5  | 1.5  | 500  |
0.83  | 10.5  | 100  | 85  | |||||||
0.91  | 8.4  | 92  | 81  | |||||||
500HD(S)-10(-2°)  | 0.68  | 12.0  | 980  | 99  | 110  | 81  | 530  | 8.2  | 1.4  | 500  |
0.78  | 10.0  | 90  | 85  | |||||||
0.87  | 7.6  | 80  | 81  | |||||||
500HD(S)-10(-4°)  | 0.63  | 11.5  | 980  | 88  | 110  | 81  | 530  | 7.9  | 1.3  | 500  |
0.73  | 9.5  | 80  | 85  | |||||||
0.82  | 7.0  | 69  | 81  | |||||||
500HD(S)-10(-6°)  | 0.57  | 10.7  | 980  | 74  | 90  | 81  | 530  | 7.5  | 1.2  | 500  |
0.67  | 8.7  | 67  | 85  | |||||||
0.76  | 6.0  | 55  | 81  | |||||||
500HD(S)-10(-8°)  | 0.52  | 9.9  | 980  | 62  | 75  | 81  | 530  | 6.0  | 1.1  | 500  |
0.60  | 8.0  | 55  | 85  | |||||||
0.68  | 5.5  | 45  | 81  | |||||||
500HD(S)-8(+2°)  | 0.65  | 10.5  | 980  | 82.6  | 90  | 81  | 510  | 7.6  | 1.3  | 500  |
0.75  | 8.5  | 74  | 85  | |||||||
0.85  | 6.5  | 67  | 81  | |||||||
500HD(S)-8(0°)  | 0.58  | 10.0  | 980  | 70  | 75  | 81  | 510  | 7.1  | 1.2  | 500  |
0.68  | 8.0  | 63  | 85  | |||||||
0.78  | 6.0  | 57  | 81  | |||||||
500HD(S)-8(-2°)  | 0.52  | 9.2  | 980  | 58  | 75  | 81  | 510  | 6.7  | 1.1  | 500  |
0.62  | 7.5  | 54  | 85  | |||||||
0.70  | 5.5  | 47  | 81  | |||||||
500HD(S)-8(-4°)  | 0.46  | 8.8  | 980  | 49  | 55  | 81  | 510  | 6.3  | 1.0  | 500  |
0.56  | 7.0  | 45  | 85  | |||||||
0.64  | 5.0  | 39  | 81  | |||||||
500HD(S)-8(-6°)  | 0.42  | 8.0  | 980  | 41  | 45  | 81  | 510  | 5.2  | 1.0  | 500  |
0.48  | 6.5  | 36  | 84  | |||||||
0.56  | 5.0  | 34  | 81  | |||||||
600HD(S)-25  | 0.40  | 8.0  | 980  | 145  | 200  | 72.5  | 470  | 6.6  | 3.4  | 600  |
0.60  | 6.5  | 169  | 84  | |||||||
0.80  | 5.0  | 202  | 74  | |||||||
600HD(S)-23  | 0.80  | 25.0  | 730  | 245  | 315  | 80  | 620  | 6.3  | 4.0  | 600  |
1.00  | 23.1  | 265  | 85.5  | |||||||
1.20  | 20.2  | 290  | 82  | |||||||
600HD(S)-16  | 0.80  | 17.6  | 730  | 173  | 220  | 80  | 650  | 6.3  | 2.8  | 600  |
1.00  | 15.9  | 183  | 85  | |||||||
1.20  | 12.0  | 179  | 82  | |||||||
600HD(S)-14  | 0.65  | 16.5  | 730  | 135  | 180  | 78  | 627  | 6.0  | 2.4  | 600  |
0.92  | 14.0  | 148  | 85  | |||||||
1.15  | 9.8  | 145  | 76  | |||||||
600HD(S)-12  | 0.80  | 15.0  | 730  | 143  | 180  | 82  | 630  | 6.4  | 2.1  | 600  |
1.00  | 12.2  | 141  | 85  | |||||||
1.20  | 8.0  | 113  | 83  | |||||||
600HD(S)-8(0°)  | 0.95  | 10.7  | 730  | 125  | 132  | 80  | 650  | 7.2  | 1.9  | 600  |
1.11  | 8.5  | 109  | 85  | |||||||
1.26  | 6.2  | 96  | 80  | |||||||
600HD(S)-8(-2°)  | 0.88  | 10.2  | 730  | 110  | 132  | 80  | 650  | 6.9  | 1.9  | 600  |
1.05  | 8.3  | 100  | 85  | |||||||
1.22  | 5.5  | 82  | 80  | |||||||
600HD(S)-8(-4°)  | 0.83  | 9.8  | 730  | 100  | 110  | 80  | 650  | 6.7  | 1.7  | 600  |
1.01  | 8.0  | 93  | 85  | |||||||
1.16  | 5.0  | 71  | 80  | |||||||
600HD(S)-8(-6°)  | 0.77  | 9.0  | 730  | 85  | 95  | 80  | 650  | 6.4  | 1.7  | 600  |
0.93  | 7.2  | 77  | 85  | |||||||
1.10  | 4.3  | 58  | 80  | |||||||
600HD(S)-8(-8°)  | 0.73  | 8.2  | 730  | 73  | 80  | 80  | 650  | 6.1  | 1.6  | 600  |
0.86  | 6.6  | 65  | 85  | |||||||
1.02  | 3.7  | 46  | 80  | |||||||
700HD(S)-28  | 1.00  | 30.6  | 730  | 390  | 500  | 77  | 680  | 7.5  | 8.5  | 700  |
1.34  | 27.8  | 424  | 86  | |||||||
1.80  | 19.0  | 447  | 75  | |||||||
700HD(S)-20  | 1.00  | 22.0  | 730  | 287  | 380  | 75  | 720  | 7.6  | 6.2  | 700  |
1.36  | 19.6  | 307  | 85  | |||||||
1.80  | 12.5  | 298  | 74  | |||||||
700HD(S)-14.5  | 1.00  | 19.5  | 730  | 248  | 280  | 77  | 700  | 7.8  | 4.5  | 700  |
1.41  | 14.5  | 236  | 85  | |||||||
1.80  | 6.2  | 142  | 77  | |||||||
700HD(S)-11(0°)  | 1.42  | 14.3  | 730  | 249  | 280  | 80  | 745  | 9.1  | 3.4  | 700  |
1.70  | 11.6  | 225  | 86  | |||||||
1.96  | 8.0  | 192  | 80  | |||||||
700HD(S)-11(-2°)  | 1.30  | 13.8  | 730  | 220  | 250  | 80  | 745  | 8.9  | 3.4  | 700  |
1.60  | 11.0  | 201  | 86  | |||||||
1.86  | 7.0  | 159  | 80  | |||||||
700HD(S)-11(-4°)  | 1.20  | 13.2  | 730  | 194  | 215  | 80  | 745  | 8.6  | 3.3  | 700  |
1.50  | 10.5  | 179  | 86  | |||||||
1.76  | 6.0  | 129  | 80  | |||||||
700HD(S)-11(-6°)  | 1.10  | 12.3  | 730  | 166  | 185  | 80  | 745  | 8.1  | 3.2  | 700  |
1.38  | 9.7  | 153  | 86  | |||||||
1.63  | 5.3  | 106  | 80  | |||||||
700HD(S)-11(-8°)  | 1.02  | 11.5  | 730  | 144  | 155  | 80  | 745  | 6.7  | 3.1  | 700  |
1.28  | 9.0  | 131  | 86  | |||||||
1.50  | 5.0  | 92  | 80  | |||||||
700HD(S)-9(+2°)  | 1.40  | 13.2  | 730  | 226  | 250  | 80  | 745  | 8.9  | 3.2  | 700  |
1.75  | 10.3  | 205  | 86  | |||||||
2.02  | 7.2  | 178  | 80  | |||||||
700HD(S)-9(0°)  | 1.24  | 12.5  | 730  | 190  | 200  | 80  | 745  | 8.4  | 3.1  | 700  |
1.60  | 9.5  | 173  | 86  | |||||||
1.84  | 6.4  | 144  | 80  | |||||||
700HD(S)-9(-2°)  | 1.10  | 11.6  | 730  | 272  | 185  | 86  | 745  | 8.0  | 3.1  | 700  |
1.49  | 8.8  | 149  | 86  | |||||||
1.68  | 5.6  | 115  | 80  | |||||||
700HD(S)-9(-4°)  | 0.98  | 11.0  | 730  | 132  | 155  | 80  | 745  | 7.4  | 3.0  | 700  |
1.30  | 8.2  | 121  | 86  | |||||||
1.56  | 5.0  | 96  | 80  | |||||||
700HD(S)-9(-6°)  | 0.88  | 10.0  | 730  | 108  | 132  | 80  | 745  | 6.8  | 3.0  | 700  |
1.15  | 7.5  | 98  | 86  | |||||||
1.38  | 4.4  | 74  | 80  | |||||||
800HD(S)-25  | 1.20  | 28.0  | 585  | 452  | 630  | 73.0  | 810  | 6.9  | 11.0  | 800  |
1.80  | 25.0  | 516  | 85.5  | |||||||
2.40  | 18.0  | 543  | 78.0  | |||||||
800HD(S)-17.5  | 1.40  | 19.8  | 585  | 344  | 450  | 79.0  | 850  | 6.7  | 7.0  | 800  |
1.80  | 17.5  | 361  | 85.5  | |||||||
2.40  | 8.9  | 291  | 72.0  | |||||||
800HD(S)-12.5  | 1.40  | 16.0  | 585  | 278  | 315  | 79.0  | 820  | 6.7  | 5.2  | 800  |
1.80  | 12.4  | 256  | 85.5  | |||||||
2.20  | 6.9  | 186  | 80  | |||||||
800HD(S)-10(0°)  | 1.84  | 12.6  | 585  | 281  | 315  | 81  | 875  | 7.8  | 4.7  | 800  |
2.20  | 10.5  | 264  | 86  | |||||||
2.52  | 7.8  | 238  | 81  | |||||||
800HD(S)-10(-2°)  | 1.73  | 12.1  | 585  | 253  | 280  | 81  | 875  | 7.5  | 4.5  | 800  |
2.09  | 10.0  | 238  | 86  | |||||||
2.40  | 6.6  | 192  | 81  | |||||||
800HD(S)-10(-4°)  | 1.60  | 11.5  | 585  | 223  | 250  | 81  | 875  | 7.1  | 4.3  | 800  |
2.00  | 9.0  | 205  | 86  | |||||||
2.27  | 5.9  | 162  | 81  | |||||||
800HD(S)-10(-6°)  | 1.47  | 10.8  | 585  | 192  | 220  | 81  | 875  | 6.7  | 4.1  | 800  |
1.80  | 8.5  | 175  | 86  | |||||||
2.10  | 5.1  | 130  | 81  | |||||||
800HD(S)-10(-8°)  | 1.35  | 10.0  | 585  | 164  | 180  | 81  | 875  | 5.8  | 4.0  | 800  |
1.63  | 8.0  | 149  | 86  | |||||||
1.90  | 4.5  | 104  | 81  | |||||||
800HD(S)-8(+2°)  | 1.64  | 11.4  | 585  | 229  | 250  | 80  | 860  | 8.0  | 4.3  | 800  |
2.14  | 8.8  | 215  | 86  | |||||||
2.50  | 5.8  | 178  | 80  | |||||||
800HD(S)-8(0°)  | 1.45  | 10.8  | 585  | 192  | 220  | 80  | 860  | 7.6  | 4.1  | 800  |
1.95  | 8.2  | 183  | 86  | |||||||
2.32  | 5.0  | 142  | 80  | |||||||
800HD(S)-8(-2°)  | 1.30  | 10.2  | 585  | 163  | 180  | 80  | 860  | 7.1  | 4.0  | 800  |
1.75  | 7.6  | 152  | 86  | |||||||
2.12  | 4.4  | 114  | 80  | |||||||
800HD(S)-8(-4°)  | 1.18  | 9.6  | 585  | 139  | 155  | 80  | 860  | 6.7  | 3.8  | 800  |
1.58  | 7.1  | 128  | 86  | |||||||
1.93  | 4.0  | 95  | 80  | |||||||
800HD(S)-8(-6°)  | 1.06  | 8.9  | 585  | 116  | 130  | 80  | 860  | 6.3  | 3.6  | 800  |
1.42  | 6.6  | 107  | 86  | |||||||
1.74  | 3.5  | 75  | 80  | |||||||
900HD(S)-29  | 1.70  | 32.5  | 585  | 695  | 900  | 78  | 880  | 8.3  | 1.4  | 900  |
2.30  | 29.7  | 779  | 86  | |||||||
2.90  | 23.3  | 818  | 81  | |||||||
900HD(S)-19  | 1.70  | 22.6  | 585  | 483  | 630  | 78  | 905  | 8.0  | 9.0  | 900  |
2.30  | 19.1  | 501  | 86  | |||||||
2.90  | 10.2  | 382  | 81  | |||||||
900HD(S)-11.5  | 1.70  | 15.2  | 490  | 317  | 355  | 80  | 938  | 8.0  | 7.0  | 900  |
2.30  | 11.5  | 305  | 85  | |||||||
2.90  | 5.3  | 188  | 80  | |||||||
900HD(S)-9(+2°)  | 2.36  | 13.9  | 585  | 397  | 450  | 81  | 960  | 9.5  | 6.5  | 900  |
3.00  | 10.8  | 370  | 86  | |||||||
2.43  | 7.7  | 320  | 81  | |||||||
900HD(S)-9(0°)  | 2.10  | 13.2  | 585  | 336  | 400  | 81  | 960  | 9.1  | 6.4  | 900  |
2.72  | 10.2  | 316  | 86  | |||||||
3.17  | 7.0  | 269  | 81  | |||||||
900HD(S)-9(-2°)  | 1.80  | 12.5  | 585  | 282  | 315  | 81  | 960  | 8.8  | 6.3  | 900  |
2.44  | 9.5  | 264  | 86  | |||||||
2.90  | 6.3  | 221  | 81  | |||||||
900HD(S)-9(-4°)  | 1.65  | 11.8  | 585  | 236  | 260  | 81  | 960  | 8.2  | 6.2  | 900  |
2.18  | 8.8  | 219  | 86  | |||||||
2.57  | 5.7  | 177  | 81  | |||||||
900HD(S)-9(-6°)  | 1.47  | 11.2  | 585  | 199  | 220  | 81  | 960  | 7.6  | 6.2  | 900  |
1.92  | 8.3  | 182  | 86  | |||||||
2.26  | 5.3  | 145  | 81  | |||||||
1000HD(S)-27  | 2.00  | 30.0  | 495  | 736  | 1000  | 80  | 995  | 7.3  | 18  | 1000  |
2.80  | 27.3  | 882  | 85  | |||||||
3.60  | 21.2  | 902  | 83  | |||||||
1000HD(S)-17  | 2.30  | 19.3  | 495  | 544  | 630  | 80  | 1030  | 7.1  | 11.5  | 1000  |
2.80  | 17.0  | 543  | 86  | |||||||
3.50  | 12.3  | 528  | 80  | |||||||
1000HD(S)-12  | 2.50  | 14.5  | 495  | 434  | 480  | 82  | 1030  | 7.7  | 8.0  | 1000  |
3.00  | 11.5  | 398  | 85  | |||||||
3.50  | 7.3  | 306  | 82  | |||||||
1000HD(S)-9(+2°)  | 2.90  | 13.0  | 495  | 451  | 500  | 82  | 1100  | 8.9  | 7.9  | 1000  |
3.80  | 10.0  | 428  | 87  | |||||||
4.45  | 5.9  | 314  | 82  | |||||||
1000HD(S)-9(0°)  | 2.60  | 12.4  | 495  | 386  | 420  | 82  | 1100  | 8.3  | 7.4  | 1000  |
3.40  | 9.4  | 360  | 87  | |||||||
4.12  | 5.2  | 256  | 82  | |||||||
1000HD(S)-9(-2°)  | 2.30  | 11.6  | 495  | 319  | 355  | 82  | 1100  | 7.8  | 7.1  | 1000  |
3.10  | 8.8  | 308  | 87  | |||||||
3.80  | 4.7  | 214  | 82  | |||||||
1000HD(S)-9(-4°)  | 2.10  | 11.0  | 495  | 276  | 315  | 82  | 1100  | 7.3  | 6.6  | 1000  |
2.80  | 8.2  | 259  | 87  | |||||||
3.45  | 4.2  | 173  | 82  | |||||||
1000HD(S)-9(-6°)  | 1.85  | 10.2  | 495  | 226  | 260  | 82  | 1100  | 6.8  | 6.0  | 1000  |
2.50  | 7.5  | 211  | 87  | |||||||
3.05  | 4.0  | 146  | 82  | |||||||
1200HD(S)-29  | 3.00  | 32.0  | 425  | 1177  | 1500  | 80  | 1180  | 7.6  | 25.2  | 1200  |
4.00  | 29.0  | 1323  | 86  | |||||||
5.00  | 23.5  | 1389  | 83  | |||||||
1200HD(S)-20  | 3.20  | 22.3  | 425  | 875  | 1000  | 80  | 1250  | 7.8  | 17.5  | 1200  |
4.20  | 19.6  | 928  | 87  | |||||||
5.20  | 13.5  | 861  | 80  | |||||||
1200HD(S)-14  | 3.00  | 19.0  | 425  | 699  | 800  | 80  | 1195  | 7.6  | 12.5  | 1200  |
4.00  | 14.5  | 662  | 86  | |||||||
5.00  | 8.0  | 491  | 80  | |||||||
1200HD(S)-10.5(0°)  | 3.60  | 14.4  | 425  | 636  | 710  | 80  | 1250  | 8.9  | 11.1  | 1200  |
4.70  | 11.0  | 582  | 87  | |||||||
5.50  | 6.5  | 438  | 80  | |||||||
1200HD(S)-10.5(-2°)  | 3.30  | 13.9  | 425  | 562  | 630  | 80  | 1250  | 8.7  | 10.6  | 1200  |
4.50  | 10.5  | 532  | 87  | |||||||
5.30  | 5.8  | 377  | 80  | |||||||
1200HD(S)-10.5(-4°)  | 3.10  | 13.2  | 425  | 502  | 560  | 80  | 1250  | 8.2  | 10.2  | 1200  |
4.20  | 9.8  | 464  | 87  | |||||||
5.00  | 5.0  | 307  | 80  | |||||||
1200HD(S)-10.5(-6°)  | 2.80  | 12.5  | 425  | 429  | 480  | 80  | 1250  | 7.9  | 9.8  | 1200  |
3.80  | 9.2  | 394  | 87  | |||||||
4.60  | 4.4  | 248  | 80  | |||||||
1200HD(S)-10.5(-8°)  | 2.60  | 11.8  | 425  | 376  | 400  | 80  | 1250  | 6.5  | 9.5  | 1200  |
3.40  | 8.5  | 326  | 87  | |||||||
4.20  | 3.8  | 196  | 80  | |||||||
1200HD(S)-9(+2°)  | 3.68  | 13.3  | 425  | 600  | 630  | 80  | 1270  | 8.7  | 10.2  | 1200  |
4.96  | 10.0  | 559  | 87  | |||||||
6.00  | 6.0  | 441  | 80  | |||||||
1200HD(S)-9(0°)  | 3.30  | 12.6  | 425  | 510  | 560  | 80  | 1270  | 8.1  | 9.8  | 1200  |
4.50  | 9.5  | 482  | 87  | |||||||
5.44  | 5.5  | 367  | 80  | |||||||
1200HD(S)-9(-2°)  | 2.90  | 12.0  | 425  | 427  | 480  | 80  | 1270  | 7.6  | 9.5  | 1200  |
4.00  | 9.0  | 406  | 87  | |||||||
4.90  | 5.1  | 306  | 80  | |||||||
1200HD(S)-9(-4°)  | 2.70  | 11.4  | 425  | 377  | 420  | 80  | 1270  | 7.2  | 8.8  | 1200  |
3.70  | 8.5  | 355  | 87  | |||||||
4.40  | 4.9  | 264  | 80  | |||||||
1200HD(S)-9(-6°)  | 2.44  | 10.7  | 425  | 320  | 355  | 80  | 1270  | 6.7  | 8.2  | 1200  |
3.20  | 8.0  | 289  | 87  | |||||||
3.82  | 4.8  | 225  | 80  | |||||||
1400HD-28  | 4.00  | 22.4  | 370  | 1589  | 2000  | 80  | 1380  | 8.0  | 35  | 1400  |
5.60  | 28.6  | 1796  | 87.5  | |||||||
7.50  | 19.8  | 1821  | 80  | |||||||
1400HD-19  | 4.50  | 22.4  | 370  | 1206  | 1600  | 82  | 1460  | 8.0  | 24  | 1400  |
5.60  | 20.0  | 1383  | 89  | |||||||
7.10  | 14.0  | 1219  | 80  | |||||||
1400HD-14  | 4.50  | 18.4  | 370  | 979  | 1100  | 83  | 1398  | 7.8  | 16.8  | 1400  |
5.60  | 14.5  | 910  | 87.5  | |||||||
6.50  | 10.2  | 856  | 76  | |||||||
1400HD-11(0°)  | 5.08  | 14.5  | 370  | 881  | 1000  | 82  | 1445  | 9.0  | 14.9  | 1400  |
6.35  | 11.3  | 809  | 87  | |||||||
7.48  | 7.0  | 626  | 82  | |||||||
1400HD-11(-2°)  | 4.72  | 14.0  | 370  | 791  | 900  | 82  | 1445  | 8.8  | 14.6  | 1400  |
6.05  | 10.7  | 730  | 87  | |||||||
7.66  | 6.2  | 531  | 82  | |||||||
1400HD-11(-4°)  | 4.40  | 13.4  | 370  | 705  | 800  | 82  | 1445  | 8.3  | 14.2  | 1400  |
5.60  | 10.0  | 631  | 87  | |||||||
6.88  | 5.5  | 453  | 82  | |||||||
1400HD-11(-6°)  | 4.40  | 12.6  | 370  | 663  | 710  | 82  | 1445  | 8.0  | 13.8  | 1400  |
5.20  | 9.5  | 557  | 87  | |||||||
6.20  | 4.8  | 356  | 82  | |||||||
1400HD-11(-8°)  | 3.60  | 11.8  | 370  | 508  | 560  | 82  | 1445  | 6.6  | 13.5  | 1400  |
4.65  | 8.7  | 456  | 87  | |||||||
5.60  | 4.0  | 270  | 82  | |||||||
1400HD-9(+2°)  | 5.10  | 14.2  | 370  | 888  | 1000  | 80  | 1480  | 9.0  | 14.5  | 1400  |
7.00  | 10.5  | 829  | 87  | |||||||
8.50  | 6.0  | 625  | 80  | |||||||
1400HD-9 (0°)  | 4.50  | 13.50  | 370  | 745  | 800  | 80  | 1480  | 8.5  | 14.0  | 1400  |
6.40  | 10.0  | 722  | 87  | |||||||
7.80  | 5.0  | 478  | 80  | |||||||
1400HD-9(-2°)  | 4.00  | 12.7  | 370  | 623  | 710  | 80  | 1480  | 8.0  | 13.5  | 1400  |
5.75  | 9.5  | 616  | 87  | |||||||
7.10  | 4.5  | 392  | 80  | |||||||
1400HD-9(-4°)  | 3.60  | 11.8  | 370  | 521  | 600  | 80  | 1480  | 7.5  | 13.0  | 1400  |
5.20  | 8.7  | 510  | 87  | |||||||
6.30  | 4.0  | 309  | 80  | |||||||
1400HD-9(-6°)  | 3.20  | 11.2  | 370  | 439  | 500  | 80  | 1480  | 6.5  | 12.5  | 1400  |
4.60  | 8.2  | 425  | 87  | |||||||
5.50  | 3.5  | 236  | 80  | |||||||
1600HD-26  | 5.40  | 29.0  | 298  | 1970  | 2500  | 78  | 1610  | 7.2  | 44  | 1600  |
7.20  | 26.5  | 2151  | 87  | |||||||
9.00  | 21.2  | 2340  | 80  | |||||||
1600HD-17  | 5.00  | 19.0  | 298  | 1165  | 1500  | 80  | 1644  | 6.7  | 28  | 1600  |
6.60  | 16.6  | 1221  | 88  | |||||||
8.50  | 10.0  | 1042  | 80  | |||||||
1600HD-13  | 5.50  | 17.4  | 298  | 1145  | 1250  | 80  | 1633  | 7.2  | 22  | 1600  |
7.30  | 13.0  | 1058  | 88  | |||||||
9.50  | 5.0  | 582  | 80  | |||||||
1600HD-9.5  | 4.00  | 13.6  | 247  | 684  | 800  | 78  | 1730  | 5.3  | 16  | 1600  |
6.60  | 9.5  | 699  | 88  | |||||||
8.00  | 5.0  | 473  | 83  | |||||||
1600HD-10  | 5.00  | 13.5  | 249  | 828  | 1000  | 80  | 1770  | 5.7  | 18  | 1600  |
7.25  | 10.0  | 808  | 88  | |||||||
9.00  | 5.4  | 581  | 82  | |||||||
1600HD-9(+2°)  | 7.2  | 13.0  | 298  | 1134  | 1250  | 81  | 1770  | 8.8  | 21  | 1600  |
9.7  | 9.6  | 1038  | 88  | |||||||
12.0  | 5.3  | 770  | 81  | |||||||
1600HD-9 (0°)  | 6.0  | 12.3  | 298  | 894  | 1000  | 81  | 1770  | 8.4  | 20  | 1600  |
8.8  | 9.0  | 883  | 88  | |||||||
10.7  | 4.5  | 583  | 81  | |||||||
1600HD-9(-2°)  | 5.4  | 11.8  | 298  | 772  | 900  | 81  | 1770  | 8.0  | 19  | 1600  |
7.9  | 8.5  | 749  | 88  | |||||||
9.6  | 4.0  | 465  | 81  | |||||||
1600HD-9(-4°)  | 4.6  | 11.3  | 298  | 630  | 800  | 81  | 1770  | 7.3  | 18.5  | 1600  |
7.0  | 8.0  | 624  | 88  | |||||||
8.7  | 3.5  | 396  | 81  | |||||||
1600HD-9(-6°)  | 4.1  | 10.5  | 298  | 521  | 600  | 81  | 1770  | 6.7  | 18  | 1600  |
6.1  | 7.5  | 516  | 87  | |||||||
7.7  | 3.3  | 307  | 81  | |||||||
1600HD-6(+2°)  | 6.1  | 8.6  | 250  | 627  | 800  | 82  | 1770  | 6.1  | 14  | 1600  |
8.1  | 6.7  | 604  | 88  | |||||||
9.4  | 4.1  | 461  | 82  | |||||||
1600HD-6 (0°)  | 5.5  | 8.3  | 250  | 546  | 630  | 82  | 1770  | 5.8  | 13.3  | 1600  |
7.4  | 6.3  | 519  | 88  | |||||||
8.6  | 3.8  | 391  | 82  | |||||||
1600HD-6(-2°)  | 5.0  | 8.0  | 250  | 478  | 560  | 82  | 1770  | 5.4  | 13  | 1600  |
6.6  | 6.0  | 441  | 88  | |||||||
7.7  | 3.5  | 322  | 82  | |||||||
1600HD-6(-4°)  | 4.4  | 7.6  | 250  | 400  | 450  | 82  | 1770  | 5.0  | 12.7  | 1600  |
5.8  | 5.7  | 368  | 88  | |||||||
6.8  | 3.4  | 276  | 82  | |||||||
1600HD-6(-6°)  | 3.8  | 7.1  | 250  | 322  | 355  | 82  | 1770  | 4.6  | 12.5  | 1600  |
5.1  | 5.2  | 295  | 88  | |||||||
5.9  | 3.3  | 233  | 82  | |||||||
機組試運轉
1、開機前的準備工作
(1)檢查機組各部件的螺栓連接情況。
(2)潤滑、冷卻水開啟,檢查管路中介質壓力和流動情況。
(3)檢查輔助設備是否正常工作,檢查流道水位是否滿足泵運行要求的淹沒深度。
(4)電氣設備已安裝并經過試驗、調試,符合設計運行要求。
(5)編制泵組試運行操作規程及試運行安全規程,報送業主、監理審核批準。
2、機組試運行
啟動主泵機組,在運行過程中,應無明顯振動及其它異常情況,否則應立即停止運行進行檢查。運行過程中應檢查電器儀表工作是否正常、輔助水系統工作壓力應滿足機組使用要求,注意觀察軸承溫度,做好運行記錄。主機組停止運行,應注意觀察停止過程狀況及機組倒轉情況,切斷所有輔助設備電源,關閉輔助水系統。機組試運行是最終檢驗機組安裝質量的重要環節,為工程竣工驗收提供條件和依據,必須嚴格按照批準的《泵組試運行操作規程》及《泵組試運行安全規程》實施,由業主、監理、設計單位、施工單位共同參加完成。
| 常見故障 | 原因 | 解決方法 |
|
				  水泵不出水  |
				1,引水不夠或真空泵抽吸泵內空氣不夠 2,進水管路漏氣 3,吸程太高 4,水泵轉向不對 5,輸水總高度超過規定  |
				1,繼續灌泵或抽氣 2,檢查和排除 3,降低水泵安裝高度 4,改變轉向 5,降低  |
|
				  泵出水就中斷  |
				1,水中氣泡過多 2,進水管窩儲空氣 3,進水管漏氣 4,進水管路或葉輪被水草雜物堵塞  |
				1,增加進水管侵入水中深度 2,排氣 3,調整墊料,擰緊螺栓 4,排除雜物  |
|
				  出水量不足  |
				1,進水管路或葉輪被水草雜物堵塞 2,轉速不夠或功率不夠 3,輸水高度過高 4,泵蓋及葉輪磨損密封間隙過大 5,閘閥開得太小或逆止閥有障礙物堵塞 6,進水管口浸入水中深度不夠  |
				1,排除雜物 2,調整 3,降低 4,修復或調整紙墊 5,適當開放閘閥,排除障礙物 6,增加浸入深度  |
|
				  耗用功率太大  |
				1,轉速太高 2,傳動軸彎曲 3,填料壓的太緊 4,軸承磨損或損壞 5,皮帶太緊  |
				1,降低 2,校直 3,松開壓蓋螺母或填料取出打偏一些 4,更換 5,適當放松  |
|
				  產生雜音、振動  |
				1,軸中心沒有對正 2,軸彎曲,軸承磨損 3,底腳螺栓松動 4,葉輪局部堵塞 5,吸程太高,發生汽蝕 6,泵吸入雜物  |
				1,找正 2,校直或更換 3,旋緊 4,排除 5,降低安裝高度 6,排除  |
|
				  軸承發熱  |
				1,潤滑油不足 2,潤滑油質量不好、不清潔 3,軸中心沒有對正 4,軸承磨損 5,皮帶太緊  |
				1,加油 2,更換潤滑油,清洗軸承 3,找正 4,更換軸承 5,適當放松  |
1、測量有關主泵、機組部件幾何尺寸,確定電機基礎、水泵基礎的實際安裝高程。
(1)水泵葉輪與葉輪外殼預裝、測量葉輪上平面與外輪外殼上平面之間的距離,并做好記錄。
(2)測量水泵葉輪中心線與葉輪上平面之間的距離,并做好記錄。
(3)測量水泵導葉體上法蘭面與下法蘭面之間的距離,并做好記錄。
(4)測量水泵泵座下法蘭面與泵底板接觸面之間的距離,并做好記錄。通過上述測量數據推算,即可根據葉輪中心設計高程確定水泵基礎的實際安裝高程。
(5)測量水泵軸的長度及水泵軸下法蘭面至泵下軸承軸頸處的距離,并做好記錄。
(6)測量電機下機架上平面與下平面之間的距離,電機上機架上平面與下平面之間的距離,并做好記錄。
(7)測量定子鐵芯矽鋼片的長度取其平均值,測量定子鐵芯頂端到定子外殼上端面的距離,測量定子外殼的高度,并相應做好記錄。
(8)測量轉子鐵芯矽鋼片的有效長度,測量轉子鐵芯矽鋼片頂端到轉子上磁軛面間的距離,以及測量轉子鐵芯上磁軛面至電機聯軸器下平面的距離,并相應做好記錄。通過上述測量數據推算以及結合葉輪中心設計高程,即可確定電機基礎的實際安裝高程。
2、通過起重設備將泵導流隔板、泵進水喇叭底座、進水套管、葉輪外殼及葉輪轉子,通過吊裝孔吊入流道層,放置在一旁,便于安裝時使用。
3、通過起重設備將水泵層內的出水鋼管段、伸縮節、異徑管、穿墻管等,通過吊裝孔吊入水泵層內,放置于一旁,便于管道安裝連接時使用。
4、利用起重設備將水泵基礎底板通過吊裝孔吊入機坑就位,墊好墊鐵,穿好地腳螺栓,調整水泵基礎底板高程及水平度、同心度,澆灌地腳螺栓二期砼,待二期砼達到強度后,擰緊地腳螺栓,復查水泵基礎底板的高程及水平度、同心度,應符合規定的要求。
5、利用起重設備進行導葉體與泵座的連接,并將導葉體與泵座的組裝件吊入機坑與泵基礎底板連接,調整泵座的水平、中心應符合安裝要求,擰緊聯接螺栓。
6、吊入泵60°彎管與泵座連接,吊入電機下機架并調整電機下機架的水平、高程、同心,應滿足實際安裝要求。穿入電機地腳螺栓,復查電機下機架的高程、水平、中心要求,澆筑電機地腳螺栓二期砼,達到砼強度要求后,擰緊電機地腳螺栓,再次檢查電機下機架的高程、水平、中心,應符合要求,否則應重新進行調整。
7、吊入電機定子到電機下機架上,并用螺栓與電機下機架連接,利用測同心的方法精調電機定子與水泵上、下軸承窩處的垂直同心度,使電機定子中心與水泵上、下軸承中心處于同一安裝基準線上。調整時應保證水平與高程同時應滿足要求。當同心與水平度發生矛盾時,應優先考慮垂直同心度,要求應滿足規范規定。同時應注意60°彎管與出水管法蘭連接時的中心線、平行位置狀況要求。
8、再次復查電機定子、水泵外殼同心度、水平度、高程,應滿足安裝要求,澆灌電機基礎、水泵基礎,地腳螺栓部分的二期砼。
9、利用手拉鏈條葫蘆將流道層內的葉輪外殼、葉輪轉子、套管、喇叭口底座移到泵導葉體下方,通過起重設備配合手拉鏈條葫蘆,起吊泵軸,穿入泵外殼內,并且泵軸與葉輪轉子螺栓聯接緊固鎖定,利用手拉葫蘆固定在電機下機架上,將泵軸與葉輪轉子聯接件起吊垂直懸掛于電機下機架上。
10、在流道層利用4只手拉鏈條葫蘆起吊葉輪外殼,將葉輪外殼上法蘭面與泵導葉體下法蘭面螺栓連接緊固,并且將懸掛于手拉鏈條葫蘆上的泵軸與葉輪轉子的組裝件松下,放到葉輪外殼上。
11、利用起重設備將軸承蓋、填料壓蓋等吊起穿入泵軸上并固定,使用起吊電機轉子的專用工具,將轉子吊入定子支承在下機架上4只千斤頂上,上機架吊至定子上對中,并用螺栓將上機架與定子聯接。
12、組裝電機推力頭、鏡板,將組裝件壓入電機軸上并安裝卡環,調整電機推力軸承、推力瓦水平,松下4只頂起電機轉子的千斤頂,使電機轉子的重量由推力瓦承受,調整電機空氣間隙、電機轉子高程,利用人工盤車進行電機軸擺度的處理,并達到安裝規范要求的范圍內。
13、利用4只手拉鏈條葫蘆將水泵軸與葉輪的組合件抬起,并與電機軸螺栓連接人工盤車測量水泵上、下導軸承處的擺度值,應滿足安裝規范要求的范圍內,否則必須進行水泵軸聯軸器法蘭面的鏟刮處理。水泵上、下軸承處擺度值處理后在要求范圍內,將電機軸與水泵軸聯軸器鉆孔安裝精制螺栓擰緊固定,并且在電機上機架與電機定子間也應鉆孔打定位銷。
14、調整電機轉子磁場中心的高程位置及空氣間隙值、主軸水平度、葉輪間隙值,使其均符合安裝規范要求,進行主軸定中心,按水泵下導軸承軸窩為基準,通過盤車調整主軸在軸承中的位置。
15、根據主軸定中心后的位置,進行電機軸承水泵上、下導軸承的組裝,并且組裝沖洗套管與導葉體螺栓連接固定,填蓋函部件的組裝固定。
16、在流道層利用4只手拉鏈條葫蘆起吊泵進水套管,進水喇叭口底座與泵葉輪外殼進行螺栓連接調整,并在調整好后,澆灌進水喇叭口底座地腳螺栓二期砼,待二期砼達到強度后,緊固進水喇叭口底座地腳螺栓。
17、在流道層內利用手拉葫蘆進行泵導流隔板的拼裝、固定,在水泵層內利用手拉鏈條葫蘆進行出水管道的拼裝連接。
18、安裝電機罩蓋、擋風板、油位器等,并且進行電機上、下油缸(安裝期間已進行油滲漏試驗)加油,安裝主機組輔助管路,進行電氣接線。
主機組安裝質量標準應符合水泵安裝規范SD204-86要求,以及水泵廠、設計院提出的要求。水泵泵體:高程允許偏差≤±2mm,水泵下軸承處擺度≤0.15mm;水平允許偏差≤0.05mm/m,水平上軸承處擺度≤0.10m;同心度允許偏差<0.05mm/m,葉輪間隙<1.5mm。電機定子:水平允許偏差<0.05mm/m, 同心度偏差<0.05mm。泵出水口中心軸線與DN2000出水管中心軸線二中心允許偏差≤2mm,平行允許偏差≤1mm/m。
聯系方式


湘泵 ? 湖南瀟湘制泵有限公司
全國咨詢熱線:400-992-1266
傳真:0731-85540558
地址:湖南省湘潭縣花石鎮
